TC59-V

تحت الطلب

WIKA · قياس درجة الحرارة · العائلة TC59

مزدوج حراري Tubeskin

Name: مزدوج حراري Tubeskin
Brand: WIKA

مجموعة حساس حراري V-PAD® من نوع أنابيب/‏tubeskin لقياس درجة حرارة دقيق على أنابيب العمليات في أفران الاحتراق، مع خيارات للحماية من الانفجار وإرسال/مرسل ميداني.

النطاق

-40…1260 °C

الخرج

HART · 4-20 mA

الحماية

IP65

CERoHSEACREACHNACECSACCCEx ia IIC T6...T4 Ga/GbEx ia IIC T1...T6 GaEx ia IIC T1...T6 GbEx ib IIC T1...T6 GbEx ic IIC T1...T6 GcEx eb IIC T1...T6 Gb/GcEx ec IIC T1...T6 GcII 1/2 G Ex ia IIC T6...T4 Ga/GbII 2 G Ex eb IIC T4, T5, T6 GbEx d IIC Gb T6/T5/T4Ex d IIB + H2 Gb T6/T5/T4Ex ia IIIC T65°C/T95°C/T125°C DbEx tb IIIC T85°C DbEx db IIC T4...T6 GbClass III, type 4/4XEx db IIB + H2 T6...T4 GbEx db IIC T6...T4 GbEx db IIB + H2 T6...T4 Ga/GbEx db IIC T6...T4 Ga/GbEx db IIB + H2 T4...T6 GbEx d (XP)Ex NIEx d (FP - CAN)Ex d (FP - USA)Ex db IIB + H2T4...T6 GbEx d IIC GbT6/T5/T4Ex d IIB + H2 GbT6/T5/T4II 2G Ex ia IIC T6...T4 GbII 2G Ex db IB + H2 T6...T4 GbII 2G Ex db IIC T6...T4 GbII 1/2 G Ex db IIC T6...T4 Ga/GbEx ia IIC T6...T4 GbEx ia IIC T85°C...T135°C DbEx ia IIC T85°C...T135°C Da/DbEx eb IIC T4, T5, T6 GbEx eb IIC T4, T5, T6 Ga/GbEx db IB + H2 T4, T5, T6 GbEx db IIC T4, T5, T6 GbEx db IIB + H2 T4, T5, T6 Ga/GbEx db IIC T4, T5, T6 Ga/GbEx ia IIIC T65℃/T95℃/T125℃ DbEx tb IIIC T85℃ DbEx db IIB+H2 T4...T6 Gb

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

يوفر طراز TC59-V من V-PAD ® قراءات حرارة دقيقة وموثوقة لأنابيب العمليات داخل أفران الاحتراق. ومن خلال اختبارات مكثفة في مركز البحث والتطوير التابع لـ WIKA في هيوستن، تكساس، تم تصميم V-PAD ® لتقديم دقّات غير مسبوقة في ظروف التشغيل المختلفة.

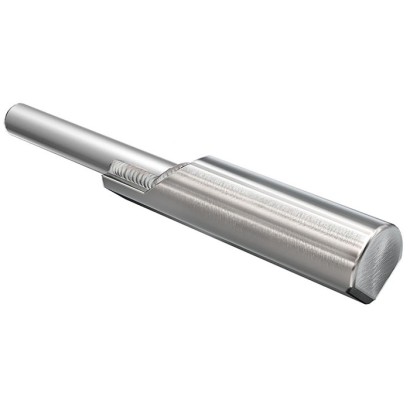

في قلب ترموكبل V-PAD ® توجد كتلة على شكل حرف V معروضة لبراءة اختراع، مصممة لتمكين لحام اختراق كامل بين الحساس وأنبوب العملية. الجزء المرن من الحساس عبارة عن كابل معدني مُغمد بمواد عازلة معدنية (Mineral-insulated). ويتكوّن من غلاف خارجي معدني يحتوي على موصلات الترموكبل الداخلية المعزولة والمضغوطة ضمن تركيبة سيراميكية عالية الكثافة. ويمكن اختيار مواد الترموكبل لتطابق التطبيق.

داخل كتلة V-PAD ®، يتم لحام الموصلات الداخلية معًا لتكوين نقطة قياس غير معزولة (مؤرضة). ويؤمّن الطرف الآخر للكابل المعدني المُغمد بمواد عازلة معدنية منصة محكمة الإغلاق (محكمة الإغلاق هرمتيًا) للتوصيل الكهربائي. ويمكن توصيل الكابلات أو موصلات قابلة للإدخال أو مقابس التوصيل هنا.

للمزيد من الاعتمادات، راجع الصفحة 9

المزايا

تصميم بلوك خاص
نطاقات التطبيق من 0 ... 1,260 °C [32 ... 2,300 °F]
كابل مدرّع مرن، موصلات داخلية معزولة بمادة معدنية
متانة ميكانيكية عالية، ومقاومة للصدمات

الأسئلة والأجوبة

ما هو نطاق قياس درجة الحرارة لمزدوج TC59-V الحراري؟

حسب تكوين الحساس، تتوفر نطاقات مختلفة: -40 ... 750 °C، 0 ... 760 °C، -40 ... 1000 °C، -40 ... 1200 °C، وحتى 0 ... 1,260 °C.

ما هي أنواع الحساسات المتوفرة؟

يتوفر المزدوج الحراري بأنواع K أو J أو N، وبفئات Class 1 أو Class 2 أو Standard أو Special.

ما هو نطاق درجة الحرارة المحيطة المسموح به؟

يعمل الجهاز ضمن نطاق درجات حرارة محيطة من -40 إلى 400 °C.

كيف يتم تركيب الحساس على أنبوب العملية؟

عبر وصلة V-PAD® أو لحام اختراق كامل V-PAD® full penetration weld، حيث تُلحم الموصلات الداخلية داخل كتلة V-PAD® لتكوين نقطة قياس غير معزولة (مؤرضة).

ما هي مواد غلاف المجس المتوفرة؟

تشمل الخيارات: Stainless steel 310، Stainless steel 446، Alloy X، Alloy 600، Haynes HR 160®، Pyrosil D®، وStainless steel 316.

هل يتوفر هذا الطراز بنسخة مقاومة للانفجار؟

نعم، يتوفر عدد كبير من شهادات الحماية من الانفجار، منها Ex ia IIC T6...T4 Ga/Gb وEx db IIC T6...T4 Gb وEx eb IIC T4, T5, T6 Gb، إضافة إلى تصنيفات Class I, division 1/2, groups B, C, D, type 4/4X.

ما هي إشارة الخرج وخيارات التوصيل الكهربائي؟

إشارة الخرج هي 4-20 mA مع دعم بروتوكول HART. أما التوصيل الكهربائي فيتم عبر كابل أو موصلات قابلة للإدخال أو مقابس توصيل.

ما الذي يميز TC59-V عن غيره من المزدوجات الحرارية؟

تقنية V-PAD® الحاصلة على براءة اختراع، التي تعتمد على كتلة على شكل حرف V تتيح لحام اختراق كامل بين الحساس وأنبوب العملية، مما يوفر دقة غير مسبوقة في قياس درجة حرارة سطح الأنبوب، وقد تم التحقق منها عبر اختبارات مكثفة في مركز البحث والتطوير التابع لـ WIKA في هيوستن، تكساس. ---

التعريف

الطراز	TC59-V
السلسلة	TC59
النوع الفرعي	Tubeskin thermocouple

نطاق القياس

نطاق درجة الحرارة

−40…+1200 °C · −40…+1000 °C · +0…+1260 °C · −40…+750 °C · +0…+760 °C

ظروف العملية

وصلة العملية	V-PAD® full penetration weldV-PAD®
درجة حرارة العملية	+0…+1260 °C

الخصائص الكهربائية

إشارة الخرج	HART · 4-20 mA
وصلة كهربائية	Cable, plug-in connectors, connector sockets

المواد

مادة المجس

Stainless steel 310, Stainless steel 446, Alloy X, Alloy 600, Haynes HR 160®, Pyrosil D®, Stainless steel 316

بيئة التشغيل

حرارة المحيط	−40…+400 °C
تصنيف IP	IP65

الشهادات والموافقات

الشهادات

CERoHSEACREACHNACECSACCC

حماية الانفجار

Ex ia IIC T6...T4 Ga/GbClass I, division 2, groups B, C, D, type 4/4XEx ia IIC T1...T6 GaEx ia IIC T1...T6 GbEx ib IIC T1...T6 GbEx ic IIC T1...T6 GcEx eb IIC T1...T6 Gb/GcEx ec IIC T1...T6 GcII 1/2 G Ex ia IIC T6...T4 Ga/GbII 2 G Ex eb IIC T4, T5, T6 GbII 1/2 G Ex eb IIC T4, T5, T6 Ga/GbClass I, division 1, groups B, C, D, T6, type 4/4XClass II or III, division 1, groups E, F, G T6, type 4/4XEx d IIC Gb T6/T5/T4Ex d IIB + H2 Gb T6/T5/T4Class I, zone 1, AEx d IIC Gb T6/T5/T4Class I, zone 1, AEx d IIB + H2 Gb T6/T5/T4Ex ia IIIC T65°C/T95°C/T125°C DbEx tb IIIC T85°C DbEx db IIC T4...T6 GbClass I, division 1, groups B, C, D, type 4/4XClass II, groups E, F, G, type 4/4XClass III, type 4/4XEx i Zone 1 gas II 2G Ex ia IIC T6...T4 GbII 2 D Ex ia IIIC T85°C...T135°C DbII 1/2 D Ex ia IIIC T85°C...T135°C Da/DbII 2 D Ex tb IIIC T135°C, T100°C, T85°C DbII 1/2 D Ex tb IIIC T135°C, T100°C T85°C DbEx db IIB + H2 T6...T4 GbEx db IIC T6...T4 GbEx db IIB + H2 T6...T4 Ga/GbEx db IIC T6...T4 Ga/GbClass I, division 2, groups B, C, D, T6 type 4/4XEx ia IIIC T200 65°C/T20095°C/T200125°C DaEx ia IIIC T200 65°C/T20095°C/T200125°C Da/DbEx db IIB + H2 T4...T6 GbEx d (XP)Ex NIEx d (FP - CAN)Ex d (FP - USA)II 2G Ex ia IIC T6...T4 GbII 2 D Ex ia IIC T85°C...T135°C DbII 1/2 D Ex ia IIC T85°C...T135°C Da/DbII 2 D Ex tb IIC T135°C, T100°C, T85°C DbII 1/2 D Ex tb IIC T135°C, T100°C, T85°C DbII 2G Ex db IB + H2 T6...T4 GbII 2G Ex db IIC T6...T4 GbII 1/2 G Ex db IB + H2 T6...T4 Ga/GbII 1/2 G Ex db IIC T6...T4 Ga/GbEx ia IIC T6...T4 GbEx ia IIC T85°C...T135°C DbEx ia IIC T85°C...T135°C Da/DbEx eb IIC T4, T5, T6 GbEx eb IIC T4, T5, T6 Ga/GbEx tb IIC T135°C, T100°C, T85°C DbEx db IB + H2 T4, T5, T6 GbEx db IIC T4, T5, T6 GbEx db IIB + H2 T4, T5, T6 Ga/GbEx db IIC T4, T5, T6 Ga/GbClass I, division 2, groups B, C, D, T6, type 4/4XEx ia IIIC T20065℃/T20095℃/T200125℃ DaEx ia IIIC T65℃/T95℃/T125℃ DbEx ia IIIC T20065℃/T20095℃/T200125℃ Da/DbEx tb IIIC T85℃ Db

تفاصيل إضافية

نوع المستشعر	Type K/J/N
فئة المستشعر	Class 1, Class 2, Standard, Special
قطر المجس	6 mm
جراب الحرارة	لا
لغات ورقة البيانات	EN

جداول من ورقة البيانات

Measuring element

Type	Thermocouple per IEC 60584-1 or ASTM E230 Types K, J, N
	→ Other measuring elements on request
Measuring point	Grounded
Validity limits of the class accuracy per EN 60584-1
Type K	Class 2	-40 ... +1,200 °C [-40 ... +2,192 °F]
	Class 1	-40 ... +1,000 °C [-40 ... +1,832 °F]
Type J	Class 2	-40 ...+750 °C [-40 ... +1,382 °F]
	Class 1	-40 ...+750 °C [-40 ... +1,382 °F]
Type N	Class 2	-40 ... +1,200 °C [-40 ... +2,192 °F]
	Class 1	-40 ... +1,000 °C [-40 ... +1,832 °F]
Validity limits of the class accuracy per ASTM-E230
Type K	Standard	0 ... 1,260 °C [32 ... 2,300 °F]
	Special	0 ... 1,260 °C [32 ... 2,300 °F]
Type J	Standard	0 ... 760 °C [32 ... 1,400 °F]
	Special	0 ... 760 °C [32 ... 1,400 °F]
Type N	Standard	0 ... 1,260 °C [32 ... 2,300 °F]
	Special	0 ... 1,260 °C [32 ... 2,300 °F]

ASTM E230 Thermocouple	Positive leg	Negative leg
K	Yellow	Red
J	White	Red
N	Orange	Red

Thermocouple type	Positive leg	Negative leg
K	Green	White
J	Black	White
N	Pink	White

Model		Material	Cable entry thread size	Ingress protection (max.) 1) IEC/EN 60529	Cap	Surface	Connection to neck tube
1/4000	1/4000	Aluminium	■ ½NPT ■ ¾NPT ■ M20 x 1.5	IP66 2)	Screw-on lid	Blue, painted (RAL 5022)	½NPT
5/6000 1/4000	7/8000 Stainless steel	7/8000 DIH50 andere ■ ½NPT ■ ¾NPT ■ M20 x 1.5	KN4-P Anschlussgehäuse IP66 2)	BVC Screw-on lid	Natural finish	½NPT
5/6000	5/6000	Aluminium	■ 3x½NPT ■ 3x¾NPT ■ 3 x M20 x 1.5	IP66 2)	Screw-on lid	Blue, painted (RAL 5022)	½NPT
7/8000 5/6000	7/8000 DIH50 Stainless steel	andere Anschlussgehäuse ■ 3x½NPT ■ 3x¾NPT ■ 3 x M20 x 1.5	KN4-P BVC IP66 2)	Screw-on lid	Natural finish	½NPT
7/8000	7/8000	Aluminium	■ ½NPT ■ ¾NPT ■ M20 x 1.5	IP66 2)	Screw-on lid	Blue, painted (RAL 5022)	½NPT
7/8000 DIH50 7/8000	andere Anschlussgehäuse Stainless steel	KN4-P ■ ½NPT ■ ¾NPT ■ M20 x 1.5	BVC IP66 2)	Screw-on lid	Natural finish	½NPT
	PIH-L	Aluminium	■ ½NPT/ closed ■ M20 x 1.5 / closed ■ 2x½NPT ■ 2 x M20 x 1.5	IP66 2)	Screw-on lid, flat	Blue lid, painted Grey lower body, painted	■ ½NPT ■ M20 x 1.5
	PIH-H	Aluminium	■ ½NPT/ closed ■ M20 x 1.5 / closed ■ 2x½NPT ■ 2 x M20 x 1.5	IP66 2)	Screw-on lid, high	Blue lid, painted Grey lower body, painted	■ ½NPT ■ M20 x 1.5

عرض الكل (13)

First index number	Degree of protection / Short description	Test parameters
Degrees of protection against solid foreign bodies (defined by the 1st index number)
5	Dust-protected	Per IEC/EN 60529
6	Dust-tight	Per IEC/EN 60529
Degrees of protection against water (defined by the 2nd index number)
4	Protected against splash water	Per IEC/EN 60529
5	Protected against water jets	Per IEC/EN 60529
6	Protected against strong water jets	Per IEC/EN 60529

Possible mounting positions for transmitters	Model T16	Model T32	Model T38
1/4000	○	○	○
5/6000	○	○	○
7/8000	○	○	○
PIH-L/PIH-H	○	○	○

Process connection

Design	V-PAD ®
	■ The design ensures a full penetration weld to the tube, giving the measuring point the ability to become part of the tube surface. ■ The shape promotes high accuracy and fast response. ■ Designed to be mounted onto any tube diameter. → Diagnostic junction available on request
Material (weldable)	Stainless steel 310
	→ Other materials on request

Mineral-insulated metal-sheathed cable (MIMS cable)

Design	■ Fixed connection (compression fitting) to the furnace ■ Sliding connection (piston/spring) to the furnace
Bending radius	Five times the sheath diameter
Cable length	Fixed connection	150 mm[6 in]
Other lengths on request
Sliding connection	User specifications
Sheath diameter	■ 6.0 mm[0.24 in] ■ 6.4 mm[0.25 in] ■ 7.9 mm[0.31 in] ■ 9.5 mm[0.37 in]
→ Other diameters on request
Compression fitting	Fixed connection	The sealing from the process is performed by the compression fitting. It can be supplied in most common thread sizes.
Sliding connection	-
Compensating cable	Fixed connection	PTFE-insulated (standard)
Sliding connection	User specifications
Wire ends	Terminal block	-
Cable connection	User specifications
Sheath material	Resistance in sulphurous ambient	Resistance in maximum temperature
Stainless steel 310	Medium	1,150 °C [2,102 °F]
Stainless steel 446 1)	High	1,150 °C [2,102 °F]
Alloy X	Medium	1,150 °C [2,102 °F]
Alloy 600	Low	1,150 °C [2,102 °F]
Haynes HR 160 ®	Very high	1,200 °C [2,192 °F]
Pyrosil D ®	High	1,250 °C [2,282 °F]
Stainless steel 316	Medium	850 °C [1,562 °F]
→ Other materials on request

Operating conditions

Ambient and storage temperature
PVC	105 °C [221 °F]
PTFE/PFA	250 °C [482 °F]
Fibreglass	400 °C [752 °F]
Vibration resistance	50 g (probe tip)

Logo	Description	Country
	EU declaration of conformity EMCdirective 1) EN 61326 emission (group 1, class B) and immunity (industrial application) RoHS directive	European Union

Description	Region
EU declaration of conformity
ATEX directive	European Union
Hazardous areas
- Ex i Zone	1 gas	II 2G Ex ia IIC T6...T4 Gb
Zone	1 mounting to zone 0 gas	II 1/2 GEx ia IIC T6...T4 Ga/Gb
Zone	21 dust	II 2 D Ex ia IIIC T85°C...T135°C Db
Zone	21 mounting to zone 20 dust	II 1/2 D Ex ia IIIC T85°C...T135°C Da/Db
- Ex e	Zone 1 gas	II 2 GEx eb IIC T4, T5, T6 Gb
	Zone 1 mounting to zone 0 gas	II 1/2 GEx eb IIC T4, T5, T6 Ga/Gb
- Ex t	Zone 21 dust	II 2 D Ex tb IIIC T135°C, T100°C, T85°C Db
	Zone 21 mounting to zone 20 dust	II 1/2 D Ex tb IIIC T135°C, T100°C, T85°C Db
- Ex d	Zone 1 gas	II 2G Ex db IIB + H2T6...T4 Gb
	Zone 1 gas	II 2G Ex db IIC T6...T4 Gb
Zone	1 mounting to zone 0 gas	II 1/2 GEx db IIB + H2T6...T4 Ga/Gb
Zone 1	mounting to zone 0 gas	II 1/2 GEx db IIC T6...T4 Ga/Gb
IECEx	International
Hazardous areas
- Ex i	Zone 1 gas	Ex ia IIC T6...T4 Gb
	Zone 1 mounting to zone 0 gas	Ex ia IIC T6...T4 Ga/Gb
	Zone 21 dust	Ex ia IIIC T85°C...T135°C Db
	Zone 21 mounting to zone 20 dust	Ex ia IIIC T85°C...T135°C Da/Db
- Ex e	Zone 1 gas	Ex eb IIC T4, T5, T6 Gb
	Zone 1 mounting to zone 0 gas	Ex eb IIC T4, T5, T6 Ga/Gb
- Ex t	Zone 21 dust	Ex tb IIIC T135°C, T100°C, T85°C Db
- Ex d	Zone 1 gas	Ex db IIB + H2T4, T5, T6 Gb
	Zone 1 gas	Ex db IIC T4, T5, T6 Gb
Zone 1 mounting	to zone 0 gas	Ex db IIB + H2T4, T5, T6 Ga/Gb
Zone		Ex db IIC T4, T5, T6 Ga/Gb
	1 mounting to zone 0 gas
FM	USA and Canada
Hazardous areas - Ex d	Division 1 gas Class	I, division 1, groups B, C, D, T6, type 4/4X
(XP)	Division 1 dust Class II or	III, division 1, groups E, F, GT6, type 4/4X
Division 2 gas	Class	I, division 2, groups B, C, D, T6 type 4/4X
CSA		USA and Canada
Hazardous areas
- Ex d	Division 1 gas	Class I, division 1, groups B, C, D, type 4/4X
(XP)	Division 1 dust	Class II, groups E, F, G, type 4/4X
	Division 1 dust	Class III, type 4/4X
- Ex NI	Division 2 gas	Class I, division 2, groups B, C, D, type 4/4X
- Ex d	Zone 1 gas	Ex d IIC GbT6/T5/T4
(FP - CAN)	Zone 1 gas	Ex d IIB + H2 GbT6/T5/T4
- Ex d	Zone 1 gas	Class I, zone 1, AEx d IIC GbT6/T5/T4
(FP - USA)	Zone 1 gas	Class I, zone 1, AEx d IIB + H2 GbT6/T5/T4

Logo	Description
CCC - Ex	Hazardous areas i Zone 0 gas Zone 1 gas Zone 1 mounting to zone 0 gas Zone 1 gas Zone 2 gas Zone 20 dust Zone 21 dust Zone 21 mounting to zone 20 Zone 21 dust e Zone 2 mounting to zone 1 gas	Ex ia IIC T1...T6 Ga Ex ia IIC T1...T6 Gb Ex ia IIC T6...T4 Ga/Gb Ex ib IIC T1...T6 Gb Ex ic IIC T1...T6 Gc Ex ia IIICT 200 65°C/T 200 95°C/T 200 125°C Da Ex ia IIIC T65°C/T95°C/T125°C Db Ex ia IIICT 200 65°C/T 200 95°C/T 200 125°C Da/Db Ex ia IIIC T65°C/T95°C/T125°C Db Ex eb IIC T1...T6 Gb/Gc Ex ec IIC T1...T6 Gc Ex tb IIIC T85°C Db Ex db IIB + H2T4...T6 Gb
- Ex operation	Zone 2 gas Zone 21 dust
	Zone 1 gas
	dust
- Ex t
- Ex d
	Zone 1 gas	Ex db IIC T4...T6 Gb

Model	Description	Order number
Tube clips	Material: stainless steel 310
MI cable ∅6.0 ... 6.4 mm[0.24 ... 0.25 in]	55984088
MI cable ∅7.9 ... 9.5 mm[0.31 ... 0.37 in]	55984095
