طقم التركيب
الوصف

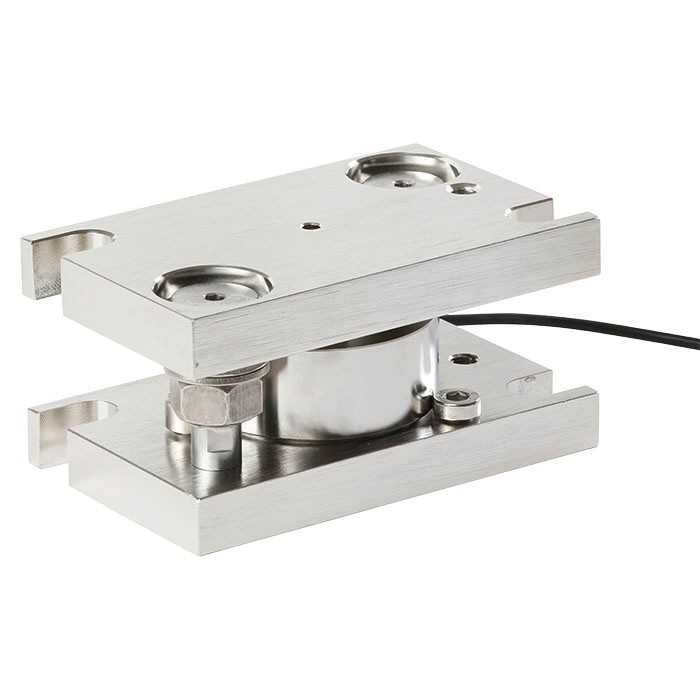

طقم التثبيت طراز FA201 لِمحوّل القوة طراز F1201 مُصمَّم بحيث يتم تطبيق أفضل إدخال للقوة على خلية الحمل، مع تحقيق أكبر قدر ممكن من حرية الحركة لتعويض التمدد المرتبط بدرجات الحرارة، والإجهادات الميكانيكية، والاهتزازات الخفيفة.
يُمكّن طقم التركيب من تنفيذ محوّل القوة داخل هيكل بطريقة بسيطة وسهلة، ويوفر حماية مدمجة ضد الانفصال (lift-off) ومانع توقف أفقي، وذلك بالاقتران مع ارتفاع إجمالي منخفض جدًا.
يمكن إزالة محوّل القوة (غير مشمول في نطاق التسليم) وتركيبه بسهولة في طقم التثبيت النهائي. يتم إجراء التجميع باستخدام مسامير.
المزايا
- نطاقات القياس 2.5 t ... 30 t [5,511 lb ... 66,139 lb]
- نسخة متينة من الفولاذ المقاوم للصدأ بجودة صناعية
- حماية مدمجة من الرفع والتثبيت الأفقي
- ارتفاع إجمالي منخفض، تركيب سهل
الأسئلة والأجوبة
ما هو محوّل القوة الذي يناسب طقم التركيب FA201؟
الطقم مصمم خصيصًا لمحوّل القوة الانضغاطية طراز F1201. لاحظ أن محوّل القوة نفسه غير مشمول في نطاق التسليم.
ما هي الأحمال المصنّفة التي يدعمها الطقم؟
يدعم الطقم أحمالًا مصنّفة تتراوح بين 2.5 t و 30 t (بالمقابل: 5,511 lb حتى 66,139 lb).
من أي مادة صُنع طقم التركيب؟
الطقم مصنوع من الفولاذ المقاوم للصدأ بنسخة متينة ومناسبة للتطبيقات الصناعية.
كيف يتم تركيب محوّل القوة داخل الطقم؟
يمكن إزالة محوّل القوة وتركيبه بسهولة في طقم التثبيت النهائي، ويتم التجميع باستخدام مسامير.
هل يوفر الطقم حماية ضد الانفصال أو الإجهادات الجانبية؟
نعم، يوفر الطقم حماية مدمجة ضد الانفصال (lift-off) ومانع توقف أفقي، مع حرية حركة لتعويض التمدد الحراري والإجهادات الميكانيكية والاهتزازات الخفيفة.
هل يمكن استخدام الطقم مع أنظمة نقل الإشارة؟
نعم، يُستخدم بالاقتران مع المضخّمات الذكية وأجهزة قياس strain gauge لتحليل نتائج القياس ونقلها.
ما الوزن التقريبي للطقم؟
وزن الطقم 5.3 kg. ---
| الطراز | FA201 |
| السلسلة | FA |
| النوع الفرعي | Mounting kit |
| نطاق القوة | 2.5…10 t · 20…30 t · 5511…22046 lb · 44093…66139 lb |
| نوع التثبيت | compression |
| مادة خلية الحمل | Stainless steel |
| الوزن | 5.3 kg |
| لغات ورقة البيانات | DE, EN |
| Model | |
|---|---|
| Compression force transducer Rated load up to 30 t [66,139 lb] → See data sheet FO 51.71 |
| Standard | In accordance with directive VDI/VDE/DKD 2638 | |
|---|---|---|
| Maximum permissible lateral displacement | ±3 mm[±0.118 in] | |
| Maximum tension force | ||
| vertical | < 20 t [44,093 lb] | 59 kN [13,488.5 lbf] |
| ≥ 20 t [44,093 lb] | 84.5 kN [18,996 lbf] | |
| Maximum force | ||
| horizontal direction | < 20 t [44,093 lb] | 22 kN [4,946 lbf] |
| ≥ 20 t [44,093 lb] | 32 kN [7,194 lbf] | |
| Transport weight | < 20 t [44,093 lb] | 5.3 kg [11.68 lb] |
| ≥ 20 t [44,093 lb] | 13.5 kg [29.76 lb] | |
| Material of the measuring body | Stainless steel |
| t | lb |
|---|---|
| 2.5 ... 10 | 5,511 ... 22,046 |
| 20 ... 30 | 44,093 ... 66,139 |
| Rated load in t | Dimensions inmm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | L | |
| 2.5 ... 10 | 160 | 160 | 20 | 20 | 80 | 115 | 128 | 17 | 55.5 | 68 | 100 | 62 |
| 20 ... 30 | 218 | 218 | 25 | 25 | 100 | 168 | 180 | 21 | 100 | 100 | 150 | 62 |
عرض الكل (5)
| Rated load in lb | Dimensions in Inch | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | L | |
| 5,511 ... 22,046 | 6.30 | 6.30 | 0.78 | 0.78 | 3.14 | 4.52 | 5.03 | 0.66 | 2.18 | 2.67 | 3.93 | 2.4 |
| 44,093 ... 66,139 | 8.58 | 8.58 | 0.98 | 0.98 | 3.93 | 6.61 | 7.08 | 0.82 | 3.93 | 3.93 | 5.90 | 2.4 |
