WIKA · قياس القوة · العائلة F2221

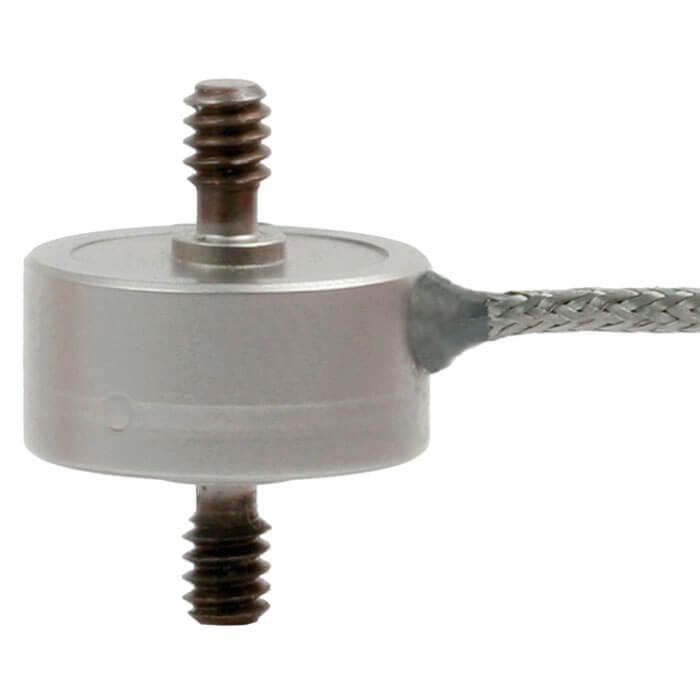

محول قوة شد/ضغط مع مقاييس إجهاد

Name: محول قوة شد/ضغط مع مقاييس إجهاد
Brand: WIKA
SKU: SPP-F2221

محول قوة شد/ضغط مع مقاييس إجهاد، تصميم مصغّر، لِقوى مُقدّرة حتى 11,240 رطل [50 kN]

النطاق

0…50000 N

الخرج

mV/V

الدقة

الحماية

IP65

EACRoHSEU declaration of conformityCE

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

محول/حساس قوى الشد/الضغط طراز F2221 بتصميم مصغّر مع مقاومات إجهاد (strain gauges) مناسب لقياس القوى الساكنة والديناميكية في مسار انتقال القوة المباشر.

يتم إدخال القوة عبر مسامير ملولبة في طرفي الجهاز. وبذلك تُنقل القوة بشكل مركزي ومتساوٍ إلى داخل الجهاز. وهذا يتيح إجراء قياس دقيق لقوى الشد أو قوى الضغط الفعلية في مجموعة كبيرة من التطبيقات، على سبيل المثال لتحديد قوى الشد الفعلية في حبال الأسلاك أو أنظمة القضبان.

المزايا

قوى مقننة من 0 ... 2.25 lb إلى 0 ... 11,240 lb [0 ... 10 N إلى 0 ... 50 kN]
للقياس الساكن والديناميكي
تطبيق القوة عبر مسامير ملولبة
معايرة الشد/الضغط
تصميم مصغّر مدمج، لحالات التركيب الضيقة

الأسئلة والأجوبة

ما هي نطاقات القوة المُقدّرة المتوفرة لهذا المحوّل؟

يتوفر الطراز F2221 بقوى مُقدّرة من 0 ... 2.25 lb إلى 0 ... 11,240 lb [0 ... 10 N إلى 0 ... 50 kN]، مع العديد من النطاقات البينية بينهما.

هل يناسب هذا المحوّل القياس الساكن أم الديناميكي؟

يناسب كليهما: صُمم للقياس الساكن والديناميكي على حد سواء.

كيف يتم إدخال القوة إلى المحوّل؟

يتم إدخال القوة عبر مسامير ملولبة في طرفي الجهاز، بحيث تُنقل القوة بشكل مركزي ومتساوٍ إلى داخل الجهاز.

ما هي درجة الحرارة التي يمكن للمحوّل العمل ضمنها؟

يمكن استخدامه عند درجات حرارة محيطة ودرجة حرارة وسط من -54 … +121 °C.

ما هو مستوى الحماية من الغبار والماء؟

الطراز F2221 مصنّف بدرجة حماية IP65.

من أي مادة يصنع جسم المحوّل وما وزنه؟

جسم المحوّل من الفولاذ المقاوم للصدأ، ويبلغ وزنه 0.25 kg.

ماذا تعني معايرة الشد/الضغط في هذا الطراز؟

تعني أن المحوّل مُعاير لقياس قوى الشد وقوى الضغط على حد سواء، مما يجعله مناسبًا لتطبيقات مثل تحديد قوى الشد الفعلية في حبال الأسلاك.

ما الذي يميز الطراز F2221 عن محوّلات القوة الأخرى؟

تصميمه المصغّر المدمج يجعله مناسبًا لحالات التركيب الضيقة ولتحديد نطاقات قياس صغيرة جدًا، مع دعم القياس الساكن والديناميكي.

التعريف

الطراز	F2221
النوع الفرعي	Tension/Compression

نطاق القياس

نطاق القوة

0…2.25 lb · 0…11240 lb · 0…10 N · 0…50000 N · 0…1.02 kg · 0…5 lb · 0…10 lb · 0…25 lb · 0…50 lb · 0…100 lb · 0…250 lb · 0…450 lb · 0…500 lb · 0…1000 lb · 0…2500 lb · 0…5000 lb · 0…7500 lb · 0…22.24 N · 0…44.48 N · 0…111.21 N · 0…222.41 N · 0…444.82 N · 0…1112 N · 0…2002 N · 0…2224 N · 0…4448 N · 0…11121 N · 0…22241 N · 0…33362 N · 0…2.268 kg · 0…4.536 kg · 0…11.34 kg · 0…22.68 kg · 0…45.36 kg · 0…113.4 kg · 0…4536 kg · 2.25…11240 lbf · 10…50000 N

دقة القياس

فئة الدقة

ظروف العملية

درجة حرارة العملية	−54…+121 °C
نوع التثبيت	Tension/Compression

الخصائص الكهربائية

إشارة الخرج

mV/V

المواد

مادة خلية الحمل

Stainless steel

بيئة التشغيل

حرارة المحيط	−54…+121 °C
تصنيف IP	IP65
الوزن	0.25 kg

الشهادات والموافقات

الشهادات

EACRoHSEU declaration of conformityCE

تفاصيل إضافية

حماية من الحمل الزائد	150 %
طول الكابل	1.5 m
لغات ورقة البيانات	EN

جداول من ورقة البيانات

Basic information

Standard	In accordance with directive VDI/VDE/DKD 2638
Material of the measuring body	Stainless steel
Ingress protection (per DIN IEC/EN 60529)	IP65
Weight	Approx. 0.044 ... 0.55 lb [20 ... 250 g] depending on rated load/force

Measuring element

Type of measuring element	Measuring spring with strain gauges
Input resistance R e	350Ω
Output resistance R a	350Ω
Rated displacement s nom	0.002 ... 0.01 in [0.05 ... 0.25 mm]
Force introduction	Threaded bolts

Accuracy specifications

Relative linearity error d lin
Rated force ≤ 250 lb [1,112 N]	±0.15%F nom
Rated force ≥ 500 lb [2,224 N]	±0.20%F nom
Relative repeatability error in unchanged mounting position b rg
Rated force 2.25 lb [10 N]	±0.1%F nom
Rated force ≥ 5 lb [22.24 N]	±0.05%F nom
Relative reversibility error v
Rated force ≤ 250 lb [1,112 N]	±0.15%F nom
Rated force ≥ 500 lb [2,224 N]	±0.20%F nom
Relative creep, 30 min at F nom	≤ ±0.15%F nom
Relative deviation of zero signal d S, 0	±2%F nom
Temperature effect on zero signal TC 0	≤ ±0.1 %/ 10 K
Temperature effect on characteristic value TC C	≤ ±0.1 %/ 10 K
Reference conditions
Calibration	Tension/Compression force

lb
2.25	450
5	500
10	1,000
25	2,500
50	5,000
100	7,500
250	11,240

عرض الكل (13)

kg
1.02	204.12
2.268	226.8
4.536	453.6
11.34	1,134
22.68	2,268
45.36	3,402
113.4	4,536

10	2,002
22.24	2,224
44.48	4,448
111.21	11,121
222.41	22,241
444.82	33,362
1,112	50,000

Further details on the rated force

Force limit F L	150%F nom
Breaking force F B	> 300%F nom
Vibration resistance F rb per DIN 50100	70%F nom

Output signal

Rated characteristic value C nom
Rated force 2.25 lb [10 N]	1.5 mV/V
Rated force ≥ 5 lb [22.24 N]	2 mV/V
Voltage supply
Rated force ≤ 10 lb [44.48 N]	DC 5V
Rated force ≥ 25 lb [111.21 N]	DC 0 ...10V

Electrical connection

Connection type	Cable outlet, shielded
Cable diameter	0.11 ... 0.24 in [2.8 ... 6.1 mm]
Cable length	59.06 in [1.5 m]
Material	PTFE
Insulation resistance R is	>2GΩ

Operating conditions

Rated temperature range B T, nom	-65 ...+250 °F [-54 …+121 °C]
	High-temperature version up to 482 °F [250 °C]
Compensated rated temperature range	59 ... 159,8 °F [15 …71°C]
Operating temperature range B T, G	-65 ...+250 °F [-54 ...+121 °C]
Reference temperature T ref	73 °F [23 °C]
Storage temperature range	-65 ...+250 °F [-54 ...+121 °C]
Humidity	35 ... 85 %relative humidity
Condensation	Non-condensing
Operating altitude	≤ 8,202 ft [2,500 m] above sea level

Packaging and instrument labelling

Packaging	Individual packaging
Instrument labelling (product label)	→ See operating instructions, item number 79106250

Logo	Description	Region
	EU declaration of conformity	European Union
	EAC	Eurasian Economic Com- munity

Rated force	Dimensions
F nom	A	B	C	ØD	E	ØF	M
lb	N	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
2.25	10	0.45 ± 0.03	11.43 ± 0.8	0.25	6.35	max. 0.06	max. 1.5	0.752	19.1	0.31	7.87	0.19	4.83	M4 x 0.7
5	22.24	0.45 ± 0.03	11.43 ± 0.8	0.25	6.35	max. 0.06	max. 1.5	0.752	19.1	0.31	7.87	0.19	4.83	M4 x 0.7
10	44.48	0.45 ± 0.03	11.43 ± 0.8	0.25	6.35	max. 0.06	max. 1.5	0.752	19.1	0.31	7.87	0.19	4.83	M4 x 0.7
25	111.21	0.52	13.21	0.25	6.35	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M5 x 0.8
50	222.41	0.52	13.21	0.25	6.35	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M5 x 0.8
100	444.82	0.52	13.21	0.25	6.35	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M5 x 0.8
250	1,112	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
450	2,002	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
500	2,224	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
1,000	4,448	0.52	13.21	0.38	9.65	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M6 x 1.0
2,500	11,121	0.72	18.3	0.50	12.7	0.03	0.76	1.00	25.4	0.50	12.7	0.25	6.35	M10 x 1.5
5,000	22,241	0.94	23.9	0.63	16.0	0.03	0.76	1.25	31.8	0.50	12.7	0.38	9.65	M12 x 1.5
7,500	33,362	1.10	27.9	0.88	22.35	0.03	0.76	1.38	35.1	0.50	12.7	0.38	9.65	M20 x 1.5
11,240	50,000	1.10	27.9	0.88	22.35	0.03	0.76	1.38	35.1	0.50	12.7	0.38	9.65	M20 x 1.5
