محول قوة انضغاطي مع مقياس إجهاد
الوصف

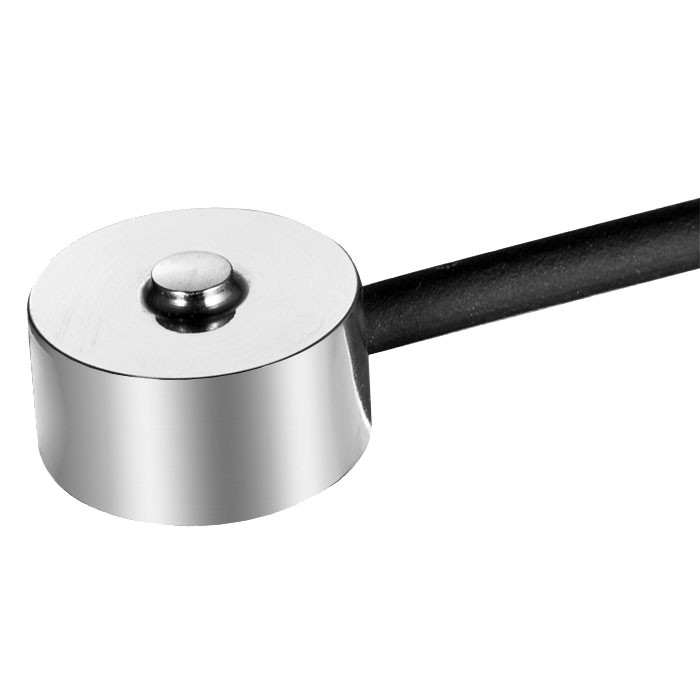

محول قوة ضغط مصغّر طراز F1814، بنطاقات قياس حتى 1,000 N، مناسب بشكل خاص للاستخدام في المناطق التي تكون فيها مساحة التركيب محدودة.
بفضل أبعاده الصغيرة جدًا وبنيته المتينة، يمكن استخدام محول القوة المصغّر هذا، المصنّع من الفولاذ المقاوم للصدأ أو الألومنيوم، في أوسع نطاق من التطبيقات الصناعية، وفي مرافق الاختبار، وكذلك في المختبر..
محول قوة ضغط مصغّر، طراز F1814
المزايا
- مدى القياس 0 ... 50 N [0 ... 11 lbf] إلى 0 ... 1,000 N [0 ... 225 lbf]
- خطأ الخطية النسبي 1 % F nom
- إصدار من الفولاذ المقاوم للصدأ أو الألومنيوم
- ارتفاع تركيب منخفض وسهولة التركيب
- حماية من الدخول IP64
الأسئلة والأجوبة
ما هي نطاقات قياس القوة المتوفرة للطراز F1814؟
يتوفر المحول بنطاقات قياس من 0 ... 50 N إلى 0 ... 1,000 N، أي حتى 225 lbf.
ما دقة هذا المحول؟
خطأ الخطية النسبي هو 1 % Fnom.
هل يوجد إصدار بحماية من الانفجار؟
لا، لا تتضمن بيانات المنتج أي شهادات حماية من الانفجار؛ الشهادات المتاحة هي CE وRoHS وEAC فقط.
ما هي مواد التصنيع المتاحة؟
يتوفر جسم المحول بإصدارين: الفولاذ المقاوم للصدأ أو الألومنيوم.
ما مدى تحمل المحول للحمولة الزائدة؟
يتحمل المحول حمولة زائدة تصل إلى 120 % من النطاق المقنن.
ما هي درجات حرارة التشغيل المسموح بها؟
درجة حرارة الوسط المحيط والوسط تعملان في المدى من -20 … +80 °C.
ما مستوى الحماية من الغبار والرطوبة؟
مستوى الحماية هو IP64.
ما الذي يميز طراز F1814 عن غيره من محولات القوة؟
حجمه المصغّر وارتفاع التركيب المنخفض يجعلانه مناسبًا بشكل خاص للمساحات الضيقة في التطبيقات الصناعية وأعمال الاختبار والمختبرات، مع نطاقات قياس تصل إلى 1,000 N.
اجمع SPP-F1814 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- الموديلF1814 Compression force transducer miniature 0...30N to 0...1,000N
- اتجاه القوةcompression
- القوة المصنّفة/الحمولة المصنّفة—
- خطأ عدم خطية نسبي1.0% Fnom
- إشارة الخرج1.0 ±0.1 mV/V
- التوصيل الكهربائيCable output, free wires
- طول الكابل3 m
- قطر الكابلØ2 mm
- جهاز قياس إضافيWithout
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | F1814 |
| النوع الفرعي | Compression force transducer |
| نطاق القوة | 0…50 N · 0…100 N · 0…200 N · 0…300 N · 0…500 N · 0…1000 N · 0…11.24 lbf · 0…22.5 lbf · 0…45 lbf · 0…67.44 lbf · 0…112 lbf · 0…225 lbf |
| فئة الدقة | 1 % Fnom |
| درجة حرارة العملية | −20…+80 °C |
| نوع التثبيت | Compression |
| إشارة الخرج | 1.0 ±0.1 mV/V |
| مادة خلية الحمل | Stainless steel, Aluminium |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP64 |
| الوزن | 0.1 kg |
| الشهادات | CERoHSEAC |
| حماية من الحمل الزائد | 120 % |
| طول الكابل | 3 m |
| لغات ورقة البيانات | EN, DE |
| Rated force F nom N | 50 | 100 | 200 | 300 | 500 | 1,000 |
|---|---|---|---|---|---|---|
| Rated force F nom lbf | 11.24 | 22.5 | 45 | 67.44 | 112 | 225 |
| Relative linearity error d lin | 1%F nom | |||||
| Relative reversibility error v | 0.5%F nom | |||||
| Relative span in unchanged mounting situation b rg | 0.5%F nom | |||||
| Limit force F L | 120%F nom | |||||
| Breaking force F B | 150%F nom | |||||
| Material of the measuring body | ||||||
| 30 N | Aluminium | |||||
| ≥ 50 N | Stainless steel | |||||
| Service temperature range B T, G | -20 …+80 °C [-68 …+176 °F] | |||||
| Input resistance R e | 1,030 ±80Ω | |||||
| Output resistance R a | 1,030 ±80Ω | |||||
| Insulation resistance Ris | ≥ 5,000 MΩ/DC 100V | |||||
| Output signal (rated characteristic value) C nom | 1.0 ±0.1 mV/V | |||||
| Electrical connection | Cable Ø2×3,000 mm[Ø0.1 in x 118 in] | |||||
| Voltage supply | DC 5V (max. 7 V) | |||||
| Ingress protection (per IEC/EN 60529) | IP64 | |||||
| Weight | 0.1 kg [0.22 lbs] |
| Logo | Description | Country |
|---|---|---|
| EU Declaration of Conformity ■ EMCDirective ■ RoHS Directive | European Union | |
| EAC (Option) EMV-Directive | Eurasian Economic Community |
| Rated force in N [lbf] | Dimensions in mm[in] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ØA | ØB | SR C | D | E | F | G | ØH | L | |
| 50 [11.24] / 100 [22.5] | 1.5 [0.06] | 10 [0.39] | 5 [0.19] | 6 [0.24] | 5.2 [0.20] | 50 [1.97] | 150 [5.90] | 8 [0.31] | 3,000 [118] |
| 200 [45] / 300 [67.44] | 2 [0.08] | 10 [0.39] | 8 [0.31] | 6 [0.24] | 5.2 [0.20] | 50 [1.97] | 150 [5.90] | 8 [0.31] | 3,000 [118] |
| 500 [112] / 1,000 [225] | 2.5 [0.1] | 10 [0.39] | 10 [0.39] | 6 [0.24] | 5.2 [0.20] | 50 [1.97] | 150 [5.90] | 8 [0.31] | 3,000 [118] |
| Excitation voltage (+) | Red |
|---|---|
| Excitation voltage (-) | Black |
| Signal (+) | Green |
| Signal (-) | White |
| Shield | Shield |
