WIKA · قياس القوة · العائلة F1224

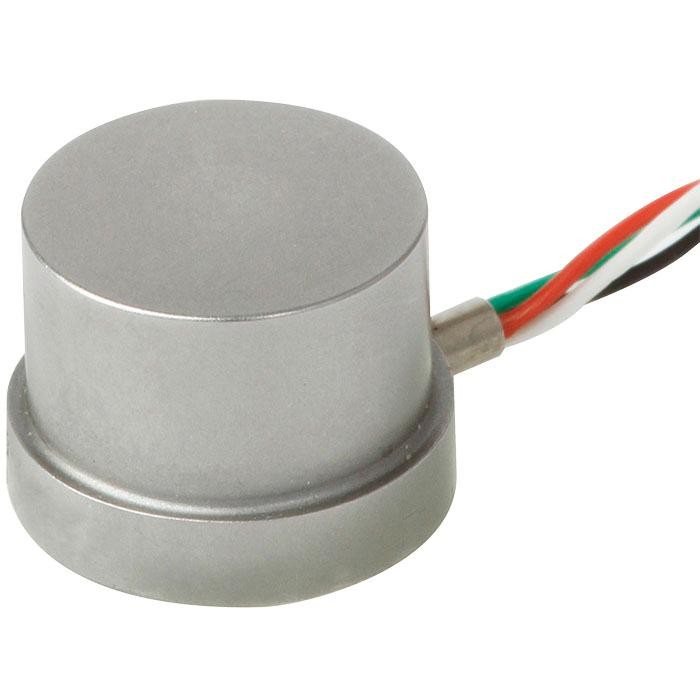

محول قوة انضغاطي مع مقاييس إجهاد

Name: محول قوة انضغاطي مع مقاييس إجهاد
Brand: WIKA
SKU: SPP-F1224

حساس/خلية قياس حمل صغيرة الحجم (مقياس إجهاد) للقوى الضاغطة، مناسب للقياسات الساكنة والديناميكية مع إدخال حمل على شكل كرة.

النطاق

0…444.82 kN

الخرج

1.5 mV/V

الدقة

±1 % Fnom

الحماية

IP65

RoHSEACCE

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

حساس/خلية قياس حمل صغيرة الحجم تعمل بمبدأ مقاييس الإجهاد (strain gauges) لقياس القوى الضاغطة، مع إدخال الحمل عبر غطاء كروي الشكل. يناسب القياسات الساكنة والديناميكية على حد سواء في القياس المباشر للقوة. يُختار هذا الطراز عندما تكون مساحة التركيب محدودة بفضل تصميمه المصغّر وارتفاع تركيبه المنخفض.

المزايا

قوى مقننة من 0 ... 250 lb إلى 0 ... 100,000 lb [0 ... 1.112 kN إلى 0 ... 444.82 kN]
للقياس الساكن والديناميكي
تطبيق القوة عبر الغطاء الكروي
معايرة بالضغط
تصميم مصغّر مدمج، ارتفاع تركيب منخفض

الأسئلة والأجوبة

ما هي نطاقات القوة المتاحة لهذا المحول؟

تتراوح القوى المقننة من 0 ... 250 lb إلى 0 ... 100,000 lb، أي ما يعادل 0 ... 1.112 kN إلى 0 ... 444.82 kN، مع نطاقات وسيطة متعددة بين هذين الحدّين.

ما هي دقة القياس؟

دقة القياس ±1 % Fnom من القوة المقننة.

هل يصلح الجهاز للقياس الديناميكي أم الساكن فقط؟

الطراز F1224 مناسب لكل من القياس الساكن والقياس الديناميكي للقوى الضاغطة.

كيف يتم إدخال القوة على الحساس؟

يتم إدخال القوة عبر الغطاء الكروي (spherical cap)، ويأتي الجهاز بمعايرة انضغاطية.

ما هي درجة الحرارة المحيطة المسموح بها؟

يمكن تشغيل الجهاز ضمن مدى درجة حرارة من -54 … +121 °C، وهو المدى نفسه المسموح به لدرجة حرارة الوسط.

ما هي درجة الحماية من الغبار والماء؟

درجة الحماية IP65.

من أي مادة صُنع جسم الحساس؟

جسم الحساس مصنوع من فولاذ CrNi.

ما الذي يميز طراز F1224؟

يتميز بتصميمه المصغّر المدمج وارتفاع تركيبه المنخفض، مما يجعله مناسباً للتطبيقات ذات المساحة المحدودة مثل مراقبة قوى الضغط والتجميع في خطوط الإنتاج.

المُهيِّئ · خطوة بخطوة

اجمع SPP-F1224 لمهمتك

يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.

الخطوة 1 من 1

بنية التكوين· اضغطوا على مقطع مميّز للانتقال إلى المعامل المقابل

5 kN10 kN50 kN100 kN500 kN

تهيئتك

الموديلF1224 Miniature compression force transducer 0…1kN to 0...500kN
اتجاه القوةcompression
القوة المصنّفة / الحمولة المصنّفة—
خطأ عدم خطية نسبي1.0% Fnom
إشارة الخرج1.5 mV/V
التوصيل الكهربائيCable output, free wires
طول الكابل5 ft (1.5 m)

اقتراح الذكاء الاصطناعي حسب المعايير

أكمل التهيئة

اختر جميع الخيارات لإرسال الطلب.

إرسال الطلب

التعريف

الطراز	F1224
النوع الفرعي	Compression load cell

نطاق القياس

نطاق القوة

0…250 lb · 0…100000 lb · 0…1.112 kN · 0…444.82 kN · 0…500 lb · 0…1000 lb · 0…2000 lb · 0…3000 lb · 0…4000 lb · 0…5000 lb · 0…7500 lb · 0…10000 lb · 0…50000 lb · 0…2.224 kN · 0…4.448 kN · 0…8.896 kN · 0…17.79 kN · 0…22.24 kN · 0…33.36 kN · 0…44.48 kN · 0…222.41 kN · 0…113.4 kg · 0…226.8 kg · 0…453.6 kg · 0…907 kg · 0…1361 kg · 0…1814 kg · 0…2268 kg · 0…3402 kg · 0…4536 kg · 0…22680 kg · 0…45359 kg · 0…13.34 kN · 0…13.35 kN

دقة القياس

فئة الدقة

±1 % Fnom

ظروف العملية

درجة حرارة العملية	−54…+121 °C
نوع التثبيت	Compression

الخصائص الكهربائية

إشارة الخرج

1.5 mV/V

المواد

مادة خلية الحمل

CrNi-Stahl

بيئة التشغيل

حرارة المحيط	−54…+121 °C
تصنيف IP	IP65
الوزن	0.076 kg

الشهادات والموافقات

الشهادات

RoHSEACCE

تفاصيل إضافية

حماية من الحمل الزائد	150 %
طول الكابل	1.5 m
لغات ورقة البيانات	DE

جداول من ورقة البيانات

Basisinformationen

Norm	Nach Richtlinie VDI/VDE/DKD 2638
Werkstoff des Messkörpers	CrNi-Stahl
Schutzart (nach DIN IEC/EN 60529)	IP65
Gewicht	Ca. 0,168 lb [ca. 76 g]

Messelement

Art des Messelements	Dehnungsmessstreifen
Einsatzbereich	Für statische und dynamische Messungen
Eingangswiderstand R e	350Ω
Ausgangswiderstand R a	350Ω
Nennmessweg s nom	< 0,002 in [< 0,05 mm]
Krafteinleitung	Druckkraft auf die ballige Kugelkalotte

Genauigkeitsangaben

Relative Linearitätsabweichung d lin	±1%F nom
Relative Umkehrspanne v	±0,25%F nom
Relative Spannweite in unveränderter Einbaulage b rg	±0,1%F nom
Relative Abweichung des Nullsignals d S, 0	±2%F nom
Temperatureinfluss auf das NullsignalTK 0	≤ ±0,1 %/ 10 K
Temperatureinfluss auf den KennwertTK C	≤ ±0,1 %/ 10 K

Verpackung und Gerätekennzeichnung

Verpackung	Einzelverpackung
Gerätekennzeichnung (Typenschild)	→ Siehe Betriebsanleitung 14505085

عرض الكل (7)

Logo	Beschreibung	Region
	EU-Konformitätserklärung	Europäische Union
	RoHS-Richtlinie
	EAC	Eurasische Wirtschaftsge-
	RoHS-Richtlinie	meinschaft

Nennlast/-kraft F nom	Abmessungen in Inch
lb	kg	kN	ØA	B	C	ØD
250	113,4	1,112	0,27	0,37	0,13	0,5
500	226,8	2,224	0,28	0,37	0,13	0,5
1.000	453,6	4,448	0,31	0,37	0,13	0,5
2.000	907	8,896	0,41	0,37	0,13	0,5
3.000	1.361	13,35	0,49	0,6	0,23	0,62
4.000	1.814	17,79	0,53	0,6	0,23	0,62
5.000	2.268	22,24	0,53	0,6	0,23	0,62
7.500	3.402	33,36	0,75	0,63	0,54	0,88
10.000	4.536	44,48	1,25	1,38	1,25	1,75
50.000	22.680	222,41	1,25	1,38	1,25	1,75
100.000	45.359	444,82	1,5	1,63	1,5	2

Nennlast/-kraft F nom	Abmessungen inmm
lb	kg	kN	ØA	B	C	ØD
250	113,4	1,112	6,9	9,65	3,3	12,7
500	226,8	2,224	7,1	9,65	3,3	12,7
1.000	453,6	4,448	7,9	9,65	3,3	12,7
2.000	907	8,896	10,4	9,65	3,3	12,7
3.000	1.361	13,35	12,4	15,24	5,8	16,0
4.000	1.814	17,79	13,5	15,24	5,8	16,0
5.000	2.268	22,24	13,5	15,24	5,8	16,0
7.500	3.402	33,36	19,3	16,0	13,7	22,35
10.000	4.536	44,48	31,75	35,1	31,75	44,45
50.000	22.680	222,41	31,75	35,1	31,75	44,45
100.000	45.359	444,82	38,1	41,4	38,1	50,8

محول قوة انضغاطي مع مقاييس إجهاد
