ترمومتر تمدد مع مفتاح ميكروسويتش
الوصف

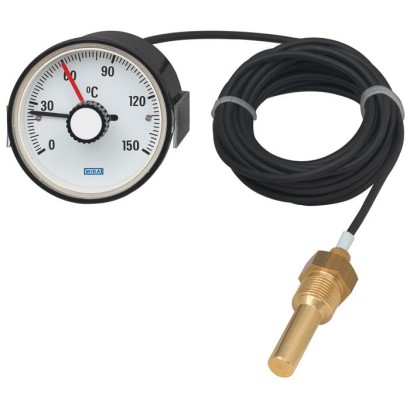

محدد درجة الحرارة طراز SC15 هو مقياس حرارة مزوّد بأنبوب شعري بعيد للعرض في الموقع. تضمن نقاط التبديل المراقبة المتزامنة لقيم الحدود. وهذا يحد من درجة الحرارة عند تجاوز قيمة محددة أو عند الانخفاض عنها. ولهذا، يمكن ضبط درجة التبديل إما عبر مقبض على النافذة أو تكون مثبتة مسبقًا في المصنع.
قرص الإزاحة، المثبت على عمود المؤشر، يقوم بتفعيل عملية التبديل عند الوصول إلى نقطة التبديل المضبوطة عبر الميكروسويتش.
للموافقات الإضافية، راجع الصفحة 5
المزايا
- محدّد حرارة ومؤشر في جهاز واحد
- موثوقية تبديل عالية وعمر تشغيلي طويل
الأسئلة والأجوبة
ما نطاق قياس درجة الحرارة للطراز SC15؟
يتوفر الجهاز بثلاثة نطاقات: -40 … +120 °C، و-40 … +350 °C، و-100 … +400 °C.
ما دقة القياس لهذا الترمومتر؟
الدقة هي Class 2 per EN 13190.
ما هي توصيلات العملية المتاحة؟
تشمل خيارات اللولب الذكري G ½ B وG ⅜ B وM10 x 1 وM14 x 1.5 وM16 x 1.5 وM18 x 1.5 و⅛ NPT و¼ NPT و½ NPT، وخيارات الأنثوي G ½ وG ⅜، إضافة إلى BF1–BF4 وSF91/SV19 وSF91/SV20 وSF95.
هل يمكن استخدام الجهاز مع جيب حامٍ؟
نعم، يتوفر جيب حامٍ بأشكال SH16 أو SB18، بمواد سبيكة نحاسية أو ستانلس ستيل 316L.
ما نطاق درجة حرارة البيئة المحيطة المسموح به؟
درجة حرارة البيئة المحيطة من 0 … +50 °C.
ما مستوى حماية الدخول للجهاز؟
حماية الدخول هي IP53/IP00.
ما الشهادات المتوفرة لهذا الطراز؟
الشهادات المتوفرة هي EAC وUL وCRN وCULUS. لا تتوفر بيانات عن حماية ضد الانفجار لهذا الطراز.
ما الذي يميز SC15 عن غيره من الترمومترات ذات جهات الاتصال؟
يجمع SC15 بين محدد الحرارة والمؤشر في جهاز واحد، مع شعيرة بعيدة للعرض في الموقع، ويمكن ضبط نقطة التبديل إما عبر مقبض على النافذة أو تكون مثبتة مسبقًا في المصنع.
| الطراز | SC15 |
| السلسلة | SC |
| النوع الفرعي | Temperature limiter with on-site display and switch contacts |
| نطاق درجة الحرارة | −40…+120 °C · −40…+350 °C · −100…+400 °C |
| فئة الدقة | Class 2 per EN 13190 |
| وصلة العملية | G ½ B, male threadG ⅜ B, male threadG ½, female threadG ⅜, female threadM10 x 1, male threadM14 x 1.5, male threadM16 x 1.5, male threadM18 x 1.5, male thread⅛ NPT, male thread¼ NPT, male thread½ NPT, male threadBF1BF2BF3BF4SF91/SV19SF91/SV20SF95 |
| درجة حرارة العملية | −100…+400 °C |
| إشارة الخرج | Microswitch |
| وصلة كهربائية | 0.8 x 6.3 mm blade terminal per DIN 46244, terminal connection up to 1.5 mm² |
| مادة المجس | Copper alloy, Stainless steel 316L, copper, plastic-coated copper, copper-braided stainless steel |
| مادة جراب الحرارة | Copper alloy, Stainless steel 316L |
| حرارة المحيط | +0…+50 °C |
| تصنيف IP | IP53/IP00 |
| الشهادات | EACULCRNCULUS |
| نوع المستشعر | bimetal |
| طول المجس | 600 mm |
| قطر المجس | 10 mm |
| جراب الحرارة | نعم |
| شكل جراب الحرارة | SH16, SB18 |
| لغات ورقة البيانات | EN, DE |
| Logo | Description | Country |
|---|---|---|
| UL Component certification | USA and Canada |
| Logo | Description | Country |
|---|---|---|
| EAC | Eurasian Economic Community | |
| PAC Russia Metrology, measurement technology | Russia | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| PAC Ukraine Metrology, measurement technology | Ukraine | |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
