ترمومتر تمدد
الوصف
في حالة حدوث أي أعطال، يقوم محدِّد درجة الحرارة الأمان طراز SB15 بوضع النظام في حالة تشغيل آمنة.
قرص التحويل، المثبّت على عمود المؤشر، يقوم بتفعيل عملية التبديل عند الميكرو سويتش عند الوصول إلى نقطة التبديل غير القابلة للضبط أو في حالة انقطاع خط القياس، كما يقوم بقفل الحالة الحالية.
يمكن إجراء إعادة ضبط باستخدام أداة فقط بعد انخفاض درجة الحرارة بحوالي 3 % من مدى القياس، إذا لم يكن هناك انقطاع في خط القياس.
للموافقات الإضافية، راجع الصفحة 5

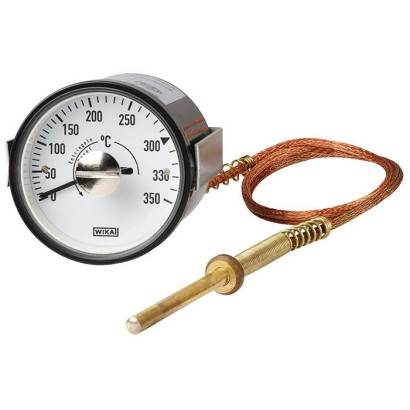

محدِّد درجة حرارة الأمان، طراز SB15
المزايا
- موثوقية تبديل عالية
- عرض درجة الحرارة ومحدّد أمان في جهاز واحد
- إيقاف التشغيل عند انقطاع خط القياس
الأسئلة والأجوبة
ما هو مدى قياس درجة الحرارة لهذا الجهاز؟
يتوفر الجهاز بعدة مدى قياس تصل إلى +400 °C، منها على سبيل المثال -40 … +150 °C و-40 … +200 °C و-40 … +350 °C و-40 … +400 °C و0 … +400 °C.
ما هي دقة القياس؟
دقة القياس من الفئة Class 2 وفق DIN EN 13190.
ما هي وصلات العملية المتاحة؟
تتوفر وصلات ملولبة مترية M14 x 1.5 وM16 x 1.5 وM18 x 1.5 وM30 x 1.5، ووصلات G ¼ B وG ⅜ B وG ½ B وG ¾ B وG 1 B.
ما هي درجة الحماية من الغبار والرطوبة؟
الجهاز مصنّف بدرجة حماية IP53.
لأي وسائط ومنشآت يُستخدم هذا الجهاز؟
يُستخدم لمراقبة درجة الحرارة في المياه والزيوت والغاز، وفي الضواغط ومولدات البخار ومحطات توليد الحرارة.
هل يحمل الجهاز شهادات معتمدة؟
نعم، يتوفر بشهادات UL وGOST وCRN، بالإضافة إلى تقارير اختبار 2.2 وشهادات فحص 3.1 وفق EN 10204.
ما الذي يميز طراز SB15 عن غيره؟
يجمع بين عرض درجة الحرارة ومحدّد الأمان في جهاز واحد، مع فصل تلقائي عند انقطاع خط القياس وإعادة ضبط لا يمكن إجراؤها إلا بأداة بعد انخفاض درجة الحرارة بحوالي 3 % من مدى القياس. ---
| الطراز | SB15 |
| السلسلة | SB |
| النوع الفرعي | Expansion thermometer, Safety temperature limiter |
| نطاق درجة الحرارة | +0…+400 °C · −40…+150 °C · −40…+200 °C · −40…+350 °C · −40…+400 °C |
| فئة الدقة | Class 2 per DIN EN 13190 |
| وصلة العملية | M14 x 1.5M16 x 1.5M18 x 1.5M30 x 1.5G ¼ BG ⅜ BG ½ BG ¾ BG 1 B |
| درجة حرارة العملية | +0…+400 °C |
| وصلة كهربائية | 0.8 x 6.3 mm blade terminal or terminal connection |
| مادة المجس | Brass, 1.4571 |
| مادة جراب الحرارة | 1.4571, Copper alloy |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP53 |
| الشهادات | ULGOSTCRNEN 10204 2.2EN 10204 3.12.2 test report per EN 102043.1 inspection certificate per EN 10204 |
| نوع المستشعر | Bourdon tube system |
| فئة المستشعر | Class 2 |
| جراب الحرارة | لا |
| شكل جراب الحرارة | SH16 |
| لغات ورقة البيانات | EN |
| Temperature sensor | Stem | Operating media | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Ø inmm | Material | Model | Material | Water p = 16 bar T = 150 °C | Oil p = 32 bar T = 350 °C | Air p = 16 bar T = 200 °C | p = 32 bar T = 350 °C | unpressured T = 350 °C | unpressured T |
| SF91 | 6 | Brass | - | - | x | |||||
| SF91 | 6 | Brass | SH16 | Brass | x | |||||
| SF91 | 6 | Brass | SH16 | 1.4571 | x | x | x | |||
| SF91 | 8 | Brass | - | - | x | x | x | |||
| SF91 | 8 | Brass | SH16 | Brass | x | x | x | |||
| SF91 | 8 | Brass | SH16 | 1.4571 | x | x | x | x | x | |
| SF91 | 10 | Brass | - | - | x | x | x | |||
| SF91 | 6 | 1.4571 | - | - | x | x | x | x | x | x |
| SF91 | 6 | 1.4571 | SH16 | 1.4571 | x | x | x | x | x | x |
| SF91 | 8 | 1.4571 | - | - | x | x | x | x | x | x |
| SF91 | 8 | 1.4571 | SH16 | 1.4571 | x | x | x | x | x | x |
| SF91 | 10 | 1.4571 | - | - | x | x | x | x | x | x |
