نظام حفر الطوب المقاوم للحرارة
الوصف
يُستخدم نظام الحفر بآجر مقاوم للحرارة من WIKA مع مجموعة لقمة مناسبة لعمل ثقوب مستقيمة ودقيقة وعلى خط المنتصف، عبر آجر مقاوم للحرارة وبطانة مرحلة حرارية لمفاعل من وحدة استرداد الكبريت (SRU) - عملية Claus.
يتم تثبيت نظام الحفر بشكل صارم على فوهة العملية ويعمل على إبقاء لقمة الحفر الأساسية متحدة المحور مع خط المنتصف للفوهة وخلاله، أثناء إجراء ثقب أنبوب الحماية الأول من جهة العملية (الأنبوب الأولي للحماية) عبر بطانة الآجر المقاوم للحرارة.
تتمثل النتيجة النهائية بعد اتباع هذا الإجراء في ثقب مستقيم ودقيق يضمن ملاءمة صحيحة للأنبوب الأولي للحماية ولنماذج مجسات قياس الحرارة بالترموكبل عالية الحرارة TC82/TC83 Calitum ®، مع إجراء مراقبة درجة الحرارة بدقة عند موقع النقطة التي يحتاجها المشغل.

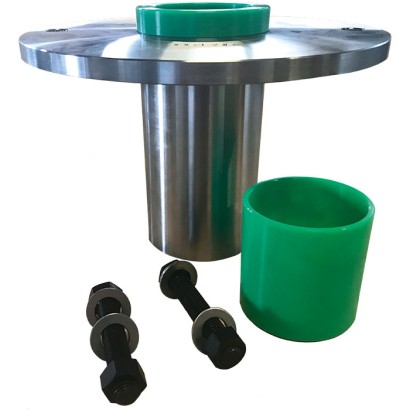

نظام الحفر بآجر مقاوم للحرارة من WIKA، الطراز RD80
تسمح إجراءات التركيب المؤهلة وفقًا لتعليمات العاملين ذوي الخبرة أو المشرفين بأن يتحرك آجر مقاوم للحرارة على خط الأنبوب الواقي، بينما يكون المفاعل الحراري قيد التشغيل ويعوض السلوك الساكن للترموكبلات عالية الحرارة المستقلة من نماذج TC82/TC83 Calitum ®. تحمي هذه الابتكار التقني الترموقبل من التلف/الانكسار كما أنها توفر حواجز أمان متعددة.
المزايا
- يجب تجهيز التركيبات الجديدة بفتحات عمليات ASME 6" [DN 150]
- مناقشة فتحات العملية الحالية مثل 2 ... 4" [DN 50 ... DN 100] مع مهندسين معتمدين من WIKA
- سدادة الطوب الحراري WIKA متوفرة ضمن نظام ثقب الطوب الحراري WIKA
- متاح للشحن الفوري
الأسئلة والأجوبة
ما هو نطاق أحجام فوهات العملية التي يدعمها نظام RD80؟
يدعم النظام فوهات عملية بمقاس 4 ... 6" أو DN 90 ... DN 175. أما الفوهات الحالية ذات المقاس 2 ... 4" [DN 50 ... DN 100] فيجب مناقشتها مع مهندسين معتمدين من WIKA.
ما الغرض الأساسي من نظام الحفر RD80؟
عمل ثقوب مستقيمة ودقيقة وعلى خط المنتصف عبر بطانة الآجر المقاوم للحرارة، لضمان ملاءمة صحيحة للأنبوب الأولي للحماية ومجسات الترموكبل عالية الحرارة TC82/TC83 Calitum®.
هل يمكن استخدام النظام أثناء تشغيل المفاعل؟
نعم، تسمح إجراءات التركيب المؤهلة بتحرك آجر مقاوم للحرارة على خط الأنبوب الواقي بينما يكون المفاعل الحراري قيد التشغيل، مما يعوض السلوك الساكن للترموكبلات المستقلة.
ما هي الفائدة الإضافية للنظام؟
يحمي الابتكار التقني الترموكبل من التلف/الانكسار ويوفر حواجز أمان متعددة، كما تتوفر سدادة الآجر المقاوم للحرارة من WIKA كجزء من النظام.
هل يتوفر النظام للتسليم؟
نعم، النظام متوفر للشحن الفوري.
ما هو جهد تغذية النظام؟
يعمل النظام بتغذية كهربائية قدرها 230V.
لأي تطبيقات يُستخدم هذا النظام تحديدًا؟
يُستخدم في مفاعل وحدة استرداد الكبريت (SRU) - عملية Claus، حيث تكون مراقبة درجة الحرارة الدقيقة مطلوبة عند موقع النقطة التي يحتاجها المشغل.
| الطراز | RD80 |
| السلسلة | RD |
| النوع الفرعي | Drilling system for thermocouple installation |
| وصلة العملية | ASME 4 ... 6"DN 90 ... DN 175 |
| التغذية | 230V |
| لغات ورقة البيانات | EN |
| Flange size | ASME 4 ... 6" or DN 90 ...DN 175 |
|---|---|
| Process nozzle ID | 3.44" [87 mm] or larger |
| Nozzle height and refractory brick thickness | Up to 17.72" [450 mm] with basic drill bit Add extension piece if longer length is necessary |
| Hole size | 1.61 ... 3.58" [41 ... 91 mm] Others on request |
| Drill bit | Diamond core type incl. water cooling system |
| Drilling machine | Powerful 2,200Wmotor Nominal voltage 230V Rated speed 0 ... 510 / 0 ... 1,150 / 0 ... 2,500 rpm |
| Accessories | ■ Water tank incl.pump ■ Copper sealing ring 1 ¼" ■ Quick and easy coupling ■ Water hose extension 5 m[16.4 ft] ■ Drill bit extension; length as required 7.88 ... 19.68" [200 ... 500 mm] or longer |
