وحدة البرمجة
الوصف

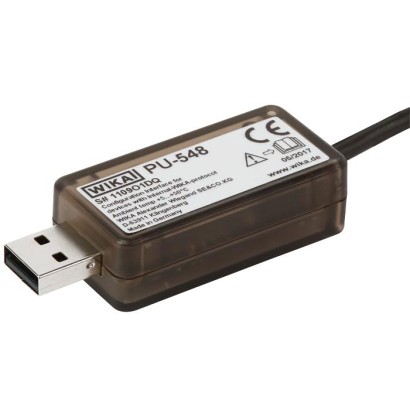

باستخدام وحدة البرمجة طراز PU-548، يمكن تهيئة مرسلات/مُرسلات درجة الحرارة الرقمية ومقاييس الحرارة المدمجة المدمجة مع مرسل باستخدام بروتوكول WIKA الداخلي بسرعة وبسهولة كبيرة.
توفر وحدة البرمجة عرض حالة/تشخيص واضح وتتحقق، لكل جهة توصيل، من الاتصال بين وحدة البرمجة والكمبيوتر الشخصي (PC) ومن المرسل.
يشير مؤشر LED ساطع داخل الغلاف الشفاف للمستخدم إلى الحالة الحالية للاتصال. وهذا يضمن التعرف الفوري على أي اتصالات معيبة.
لا تحتاج وحدة البرمجة إلى إمداد جهد إضافي. يتم الحصول على جهد التشغيل المطلوب بالكامل من واجهة USB.
المزايا
- سهل الاستخدام
- شاشة عرض حالة LED
- تصميم مدمج
- لا حاجة إلى تغذية جهد إضافية
- لا حاجة إلى تثبيت تعريف (تُستخدم التعريفات القياسية لنظام Windows®)
الأسئلة والأجوبة
ما وظيفة وحدة البرمجة PU-548؟
تُستخدم لتهيئة مرسلات درجة الحرارة الرقمية ومقاييس الحرارة المدمجة مع مرسل متكامل باستخدام بروتوكول WIKA الداخلي، وذلك عبر برنامج التهيئة WIKAsoft-TT.
هل تحتاج الوحدة إلى مصدر تغذية خارجي؟
لا، يتم الحصول على جهد التشغيل المطلوب بالكامل من واجهة USB، مع خرج بحد أقصى 30V.
ما هي درجة حرارة التشغيل المسموح بها للوحدة؟
درجة حرارة البيئة المحيطة هي +5 … +50 °C، ويشير جدول النطاقات أيضًا إلى نطاق -20 … +70 °C.
بأي جهات توصيل يمكن ربط الوحدة بالمُرسِلات؟
موصّل سريع magWIK، موصّل M12، موصّل DIN زاويّ الشكل A، وكذلك M12 وموصّل DIN الزاويّ عبر محوّل، بالإضافة إلى المقابس الغاطسة.
كيف أعرف أن الاتصال بين الوحدة والمرسل يعمل بشكل صحيح؟
يشير مؤشر LED ساطع داخل الغلاف الشفاف إلى الحالة الحالية للاتصال، وتتحقق الوحدة لكل جهة توصيل من الاتصال بينها وبين الكمبيوتر الشخصي ومن المرسل، مما يتيح التعرف الفوري على أي اتصالات معيبة.
هل أحتاج إلى تثبيت برامج تشغيل خاصة؟
لا، تُستخدم برامج التشغيل القياسية لنظام Windows® دون الحاجة إلى تثبيت إضافي.
ما الشهادات المتوفرة لهذا الطراز؟
الطراز PU-548 حاصل على شهادات RoHS وCE وEMC.
| الطراز | PU-548 |
| السلسلة | PU |
| النوع الفرعي | Programming unit |
| نطاق درجة الحرارة | +5…+50 °C · −20…+70 °C |
| وصلة العملية | magWIK quick connectorM12 connectorangular DIN connector, form AM12 connector (via adapter)angular DIN connector, form A (via adapter)flush sockets |
| التغذية | USB-powered, max. 30V output |
| وصلة كهربائية | USB connector type A, banana plugs (Ø 2 mm), M12, DIN |
| حرارة المحيط | +5…+50 °C |
| الشهادات | RoHSCEEMC |
| لغات ورقة البيانات | EN |
| Communication | |
|---|---|
| Interface | USB connector type A |
| Connection to computer | USB connector |
| Connection to transmitter | ■ 2 x Ø2mm[0.08 x Ø0.08 in] banana plugs (with magWIK quick connector) ■ Adapter cable for M12 connector ■ Adapter cable for angular DIN connector, form A |
| Voltage supply | The PU-548 and therefore also the connected transmitters/thermometers are powered through the USB port.Thus no additional voltage supply is needed. |
| Output voltage | Max.30V |
| Output parameters | U 0 = DC 27.5 V, I 0 = 29.05 mA, P 0 ≤ 800mW |
| Operating conditions | |
| Operating temperature | 5 ... 50 °C [41 ... 122 °F] |
| Storage temperature | -20 ...+70 °C [-4 ...+158 °F] |
| Humidity | 10 ... 90 %relative humidity |
| Condensation | Non-condensing |
| Electromagnetic compatibility | EN 61326 emission (group 1, class B) immunity (industrial application) |
| Dimensions | |
| Case | 50 x 25 x 15.5 mm[1.97 x 0.68 x 0.61 in], ABS industrial case |
| Test clip cable | Approx. 80 cm [31.5 in] (2-wire) |
| LED behaviour | Status | ||
|---|---|---|---|
| Off | To | Flashing | |
| x | - | - | Current loop not active |
| - | x | - | Current loop active |
| - | - | x (fast) | Data transmission |
| - | - | x (slowly) | Connection to the PC and instrument is ready for operation |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCDirective | ||
| RoHS directive |
| Products | Order number |
|---|---|
| Programming unit PU-548 incl.magWIK | 14231581 |
| Quick connector magWIK incl. banana plug | 14026893 |
| Adapter cable for M12 connector | 14003193 |
| Adapter cable for angular DIN connector, form A | 14005324 |
| Software WIKAsoft-TT | Free download from: www.wika.de/Download Configuration of all temperature transmitters with WIKA-internal protocol |
