مفتاح ضغط مدمج من الشركة المصنّعة (OEM)
الوصف
تقوم مفاتيح الضغط الميكانيكية طراز PSM03، في نسخة بغشاء أو بمكبس، بفتح أو إغلاق دائرة كهربائية، وذلك اعتمادًا على ما إذا كان الضغط ينخفض أو يرتفع. يتيح مقبض الضبط إجراء ضبط سهل ومريح ومستمر لنقطة التبديل المطلوبة. وبشكل اختياري، يوفّر WIKA لعملائه الضبط المصنع لنقطة التبديل.
تُستخدم مفاتيح الضغط الميكانيكية طراز PSM03 حيثما تُستخدم هواء مضغوط أو سوائل محايدة وذاتية التشحيم أو غازات محايدة، وحيث يفرض على العملاء، بسبب ظروفهم المكانية، متطلبات خاصة فيما يتعلق بتركيب مفتاح الضغط.

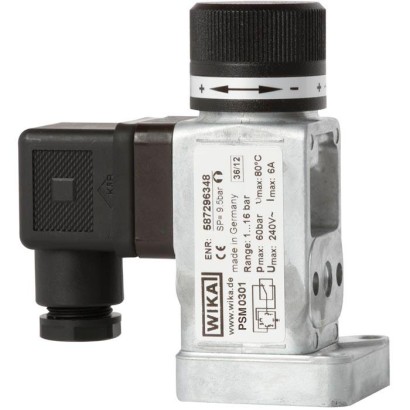

مفتاح ضغط مدمج من نوع OEM، تصميم الهيكل كتلة واحدة، طراز PSM03
تُعد قابلية التكرار العالية لنقطة التبديل بنسبة ±2 % وإجراء الضبط عبر مقبض الضبط عاملًا جذابًا للعملاء الذين تلعب لديهم الدقة دورًا مهمًا. بالإضافة إلى ذلك، يجعل التوجيه الفردي لمفتاح الضغط طراز PSM03 مناسبًا للعملاء الذين يضعون قيمة على مواءمة المفتاح مع ظروف المساحة الخاصة بهم.
Seite 1 von 4
المزايا
- قابلية إعادة إنتاج عالية
- مقاومة عالية للاهتزاز والصدمات
- نطاقات الضبط -0.85 ... -0.15 bar ومن 0.2 ... 2 bar إلى 40 ... 400 bar
- عمر خدمة طويل بفضل مفتاح ميكروي عالي الجودة
- ضبط دقيق لنقطة التبديل بمقبض ضبط
الأسئلة والأجوبة
ما هي نطاقات الضبط المتاحة لمفتاح الضغط PSM03؟
تتراوح النطاقات من -0.85 … -0.15 bar للضغط السالب، ومن 0.2 … 2 bar حتى 40 … 400 bar للضغط الموجب.
ما مدى دقة نقطة التبديل؟
الدقة ضمن فئة ±2 % من قيمة المدى الكامل وفق DIN EN 60947-1، مع قابلية تكرار عالية لنقطة التبديل.
ما خيارات وصلة العملية المتوفرة؟
شفة رأسية وفق ISO 16873، أو شفة أفقية، أو وصلة G 1/4 أنثوية أو ذكرية.
هل يناسب PSM03 الوسائط الكاوية أو الغازات الخطرة؟
البيانات المتاحة تحدد الوسائط المناسبة بأنها هواء مضغوط وسوائل محايدة وذاتية التشحيم وغازات محايدة فقط، ولا تتوفر شهادات حماية من الانفجار لهذا الطراز في البيانات المقدمة.
ما هي حدود درجات الحرارة للتشغيل؟
درجة حرارة الوسط المحيط والوسط المقاس من -20 °C إلى +80 °C.
ما مستوى الحماية من الغبار والماء؟
درجة الحماية IP65.
كيف يتم توصيل المفتاح كهربائيًا؟
عبر موصل زاوي وفق DIN 175301-803 A أو توصيل M12 x 1.
ما الذي يميز PSM03 عن مفاتيح الضغط الأخرى؟
تصميمه الكتلي المدمج الموجّه للمصنّعين (OEM)، مع مقاومة عالية للاهتزاز والصدمات، وإمكانية اختيار وظيفة التبديل (مفتوح عادةً، مغلق عادةً، أو تلامس تحويلي)، وتوجيه فردي يتوافق مع ظروف المساحة لدى العميل.
| الطراز | PSM03 |
| السلسلة | PSM |
| النوع الفرعي | Mechanical pressure switch |
| نطاق الضغط | 0.2…2 bar · 0.5…8 bar · 1…16 bar · 10…30 bar · 10…80 bar · 10…160 bar · 20…250 bar · 30…320 bar · 40…400 bar · -0.85…-0.15 bar |
| فئة الدقة | ±2 % of full scale value |
| معيار الدقة | DIN EN 60947-1 |
| وصلة العملية | Vertical flange ISO 16873Horizontal flangeG 1/4 (female)G 1/4 (male) |
| درجة حرارة العملية | −20…+80 °C |
| وصلة كهربائية | Angular connector DIN 175301-803 A or M12 x 1 |
| وظيفة التبديل | Selectable: Normally open, normally closed, change-over contact |
| مادة العلبة | Zinc diecast |
| مادة الأجزاء الملامسة | Zinc diecast, Steel, galvanised |
| مادة الإحكام | NBR, EPDM, PTFE, Viton®, Viton |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP65 |
| الوزن | 0.3 kg |
| لغات ورقة البيانات | DE, EN |
| Current utilization 1) | AC voltage, current | DC voltage, current | |
|---|---|---|---|
| Winkel- stecker | M12 x 1 | ||
| Resistive load AC-12, DC 12 | AC 250 V, 4 A | AC 48 V, 4 A | DC 24 V, 3 A |
| Inductive load AC-14, DC 14 | AC 250 V, 1 A | AC 48 V, 1 A | DC 24 V, 1 A |
| Setting range in bar | Max. working pressure in bar | Measuring principle | Hysteresis | |
|---|---|---|---|---|
| 0,2 ... 2 | 60 | Diaphragm | Example: At a switch point of 4 bar the hysteresis is 0.4 bar. | |
| 0,5 ... 8 | Hysteresis in bar | |||
| 1 ... 16 | Switch point in bar | |||
| 10 ... 30 | 350 | Piston | Hysteresis in bar | Example: At a switch point of 100 bar the hysteresis is 12 bar. |
| 10 ... 80 | ||||
| 10 ... 160 | ||||
| 20 ... 250 | ||||
| 30 ... 320 | ||||
| 40 ... 400 | 420 | Switch point in bar |
