WIKA · قياس الضغط · العائلة PSD

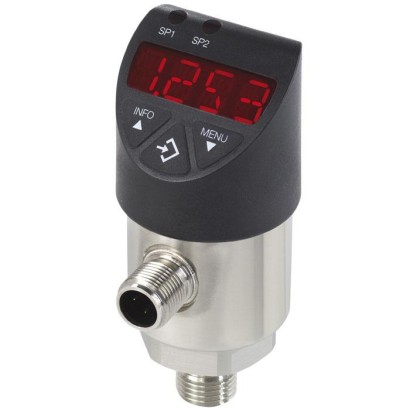

مفتاح ضغط إلكتروني

مفتاح ضغط إلكتروني مع شاشة، حل عالمي لمهام أتمتة صناعية، مناسب للتطبيقات الصحية والظروف القاسية، مع IO-Link، وإخراج تماثلي قابل للتدرّج، وتشخيص ذاتي.
النطاق
0…1000 bar
الخرج
4-20 mA · 0-10 V
الدقة
0.5
الحماية
IP67
CEEACRoHSULREACHNACEUKCA3-AEHEDG
السعر
ابتداءً من ‏275 €
يُحدَّد عند الطلب
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

يُعد مفتاح الضغط الإلكتروني PSD-4 الحل الشامل لمهام أتمتة العمليات الصناعية - أيضًا في التطبيقات الصحية وتحت الظروف القاسية. وبفضل دقة تبلغ < ±0.5 % وانجراف طويل الأمد محدود للغاية، فإنه يضمن بشكل دائم تمثيلًا دقيقًا لضغط العملية لأكثر من 100 مليون دورة تحميل. يتوفر مفتاح الضغط بإشارة خرج رقمية، وكذلك بخرج تماثلي قابل للتحويل وقابل للضبط (scalable). بالإضافة إلى ذلك، يمكن مراقبته بسهولة أيضًا عبر التشخيص الذاتي.

المزايا

  • مراقبة متقدمة للحالة عبر IO-Link
  • مرونة أعلى، مخزون أقل
  • تكامل سهل مقترن بوضوح قراءة جيد
  • معايرة سريعة للمعاملات عبر 3 أزرار

الأسئلة والأجوبة

ما هي نطاقات قياس الضغط المتوفرة للموديل PSD-4؟

يتوفر الموديل بنطاقات نسبية من 0 … 0.4 bar حتى 0 … 1000 bar، وبنطاقات مطلقة من 0 … 0.4 bar abs. حتى 0 … 25 bar abs.

ما دقة الجهاز وما المعيار المرجعي لها؟

فئة الدقة 0.5 وفق المعيار IEC 61298-2، أي خطأ أقل من ±0.5 %.

ما هي إشارات الخرج وخيارات الوصل الكهربائي؟

إشارات الخرج هي 4-20 mA أو 0-10 V أو IO-Link، مع تغذية 10...30 V DC ووصلة M12 رباعية أو خماسية الأطراف.

هل يناسب الموديل التطبيقات الصحية؟

نعم؛ يتوفر بوصلة صحية G 1 hygienic ووصلات TRI-CLAMP® 1 ½" وTRI-CLAMP® 2"، ويحمل شهادات 3-A وEHEDG، مع مواد إحكام مثل EPDM مناسبة لهذه التطبيقات.

ما هي درجات حرارة التشغيل المسموح بها؟

درجة حرارة الوسط من -25 إلى +120 °C، ودرجة الحرارة المحيطة من -20 إلى +80 °C.

ما درجة الحماية من الغبار والماء؟

درجة الحماية IP67.

كم عدد نقاط التبديل وما دوالها؟

يحتوي الجهاز على مخلطَي تبديل (2) بدوال Window وHysteresis.

ما الذي يميز PSD-4 عن باقي عائلة PSD؟

يجمع PSD-4 بين شاشة عرض للقراءة السهلة، وخرج تماثلي قابل للتدرّج، ودعم IO-Link لمراقبة الحالة والتشخيص الذاتي، مما يجعله حلاً عالميًا للأتمتة الصناعية بما فيها البيئات الصحية والقاسية.

التعريف
الطرازPSD-4
السلسلةPSD
النوع الفرعيElectronic pressure switch
نطاق القياس
نطاق الضغط0…25 bar · 0…600 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…1000 bar · 0…0.4 bar abs. · 0…0.6 bar abs. · 0…1 bar abs. · 0…1.6 bar abs. · 0…2.5 bar abs. · 0…4 bar abs. · 0…6 bar abs. · 0…10 bar abs. · 0…16 bar abs. · 0…25 bar abs.
دقة القياس
فئة الدقة0.5
معيار الدقةIEC 61298-2
ظروف العملية
وصلة العملية
G¼AG½AG¼BG¼female threadG½B¼NPT½NPTR¼PT¼G¼female (Ermeto compatible)G½BflushG1hygienicTRI-CLAMP ® 1 ½"TRI-CLAMP ® 2"G 1/2 BG 1/4 B1/2 NPT1/4 NPTR1/4PT1/4TRI-CLAMP® 1 1/2"
درجة حرارة العملية−25…+120 °C
الخصائص الكهربائية
إشارة الخرج4-20 mA · 0-10 V · IO-Link
التغذية10...30 V DC
وصلة كهربائيةM12 4-pin or 5-pin
وظيفة التبديلWindow, Hysteresis
نقاط التبديل2
المواد
مادة العلبةStainless steel, Stainless steel 304
مادة الأجزاء الملامسة1.4404 (316L), 1.4571 (316Ti), Stainless steel 316L, PH grade steel, Stainless steel 1.4435/316L
مادة الإحكامNBR, FPM/FKM, EPDM, Copper, Stainless steel
بيئة التشغيل
حرارة المحيط−20…+80 °C
تصنيف IPIP67
الوزن0.35 kg
الشهادات والموافقات
الشهادات
CEEACRoHSULREACHNACEUKCA3-AEHEDG
تفاصيل إضافية
لغات ورقة البياناتEN, DE
جداول من ورقة البيانات
Accuracy specifications
Accuracy→ See 'Max. measured error per IEC 61298-2'
Max. measured error per IEC 61298-2≤ ±0.5 %of span
Accuracy of the switch point≤ ±0.5 %of span
Adjustability of zero pointMax.±3 %of span
Non-repeatability per IEC 61298-2≤ 0.1 %of span
Temperature error at 0 ... 80 °C [32 ... 176 °F]
For all process connections with pressure port≤ ±1.5 %of span
With increased overpressure limit and process connection G½Bflush≤ ±2.5 %of span
For process connections G1hygienic and TRI-CLAMP ® 1 ½" and 2"≤ ±3.5 %of span
Long-term drift per IEC 61298-2≤ ±0.1 %of span
≤ ±0.2 %of spanFor measuring ranges ≤ 0.6 bar [10 psi], with increased overpressure limit, with process connection G½Bflush or with process connections G1hygienic,TRI-CLAMP ® 1 ½" and 2"
Reference conditionsPer IEC 61298-1
bar
0 ... 0.4 1) 2)0 ... 25
0 ... 0.6 1) 2)0 ... 40 2)
0 ... 1 1)0 ... 60 2)
0 ... 1.6 1)0 ... 100 2)
0 ... 2.50 ... 160 2)
0 ... 40 ... 250 2)
0 ... 60 ... 400 2)
0 ... 100 ... 600 2)
0 ... 160 ... 1,000 1) 2)
bar abs.
0 ... 0.4 1) 2)0 ... 4
0 ... 0.6 1) 2)0 ... 6
0 ... 1 1)0 ... 10
0 ... 1.6 1)0 ... 16
0 ... 2.50 ... 25
Further details on: Measuring range
Maximum working pressure→Equals the upper range value / full scale value
Overpressure limitThe overpressure limit is based on the sensor element used. Depending on the selected process connection and sealing, restrictions in overpressure limit can result.
Measuring ranges ≤ 600 bar [≤ 7,500 psi]2 times
Measuring range 1,000 bar [14,500 psi]1.48 times
Vacuum resistanceYes
Digital display
Indication range14 segments
Unitsbar, psi, kg/cm², MPa
ColourRed (LED)
Character size9 mm[0.35 in]
Digits4-digit
DisplayThe display can be rotated electronically through 180°
عرض الكل (20)
Process connection
StandardThread sizeMax. measuring rangeOverpressure limitSealing
DIN EN ISO 1179-2 (formerly DIN 3852-E)G¼A600 bar[8,700 psi]858 bar[12,440 psi]NBR
1,000 bar[14,500 psi]1,480 bar[21,400 psi]FPM/FKM
G½A600 bar[8,700 psi]858 bar[12,440 psi]■ NBR ■ FPM/FKM
EN 837G¼B600 bar[8,700 psi]858 bar[12,440 psi]■ Without ■ Copper ■ Stainless steel
G¼female thread1,000 bar[14,500 psi]1,480 bar[21,400 psi]-
G½B1,000 bar[14,500 psi]1,480 bar[21,400 psi]■ Without ■ Copper ■ Stainless steel
ANSI/ASME B1.20.1¼NPT1,000 bar[14,500 psi]1,480 bar[21,400 psi]-
½NPT1,000 bar[14,500 psi]1,480 bar[21,400 psi]-
ISO 7R¼600 bar[8,700 psi]858 bar[12,440 psi]-
KSPT¼600 bar[8,700 psi]858 bar[12,440 psi]-
-G¼female (Ermeto compatible)1,000 bar[14,500 psi]1,480 bar[21,400 psi]-
Process connection
StandardThread sizeMax. measuring rangeOverpressure limitSealing
-G½Bflush600 bar[8,700 psi]858 bar[12,440 psi]NBR
400 bar[5,800 psi]600 bar[8,000 psi]FPM/FKM
-G1hygienic 1)25 bar[300 psi]50 bar[500 psi]■ EPDM ■ FPM/FKM
-TRI-CLAMP ® 1 ½"Depending on the clampDepending on the clamp used-
-TRI-CLAMP ® 2"Depending on the clamp usedDepending on the clamp used-
Further details on: Process connection
Max. measuring range→ See table Process connection page 3/4
Overpressure limit→ See table Process connection page 3/4
Sealing→ See table Process connection page 3/4
Pressure port diameter■ 3.5 mm(standard with all non-flush process connections) ■ 0.6mm ■ 0.3mm ■ 10mm
Output signalSwitching output 1Switching output 2Analogue outputIO-Link option
Output variant 1xx-x
Output variant 2x-xx
Output variant 3xxxx
Further details on: Output signal
Signal type
Switching output 1■ PNP ■ NPN
Factory setting:PNP
Switching output 2■ PNP ■ NPN
Factory setting:PNP
Analogue output■ 4 ... 20 mA(3-wire) ■ DC 0 ...10V (3-wire) ■ 4 ... 20 mA/DC 0 ...10V (3-wire)
Factory setting: 4 ... 20 mA(for version with switching option)
IO-LinkIO-Link is optionally available for all output signal configurations.
Switching function■ Window ■ Hysteresis
Factory setting: Hysteresis
Contact function■ Normally open ■ Normally closed
Factory setting: Normally open
Setting range of the switch points■ Factory setting ■ Customer-specific
Switch point 1 and switch point 2 are independently settable
Switch hysteresisMinimum 0.25 %of span
Load
Analogue signal 4 ...20mA≤ 500Ω
Analogue signal DC 0 ...10V> max. output voltage/1mA
Signal dampingConfigurable from 0 ... 65 s
Switching delay timeConfigurable from 0 ... 65 s
Reset delay timeConfigurable from 0 ... 65 s
Switching currentMax. 250 mAper switching output
Switching voltageSupply voltage - 1V
Communication
IO-LinkVersionVersion 1.1
SIO modeYes
Maximum cycle time2.3 ms
VelocityCOM2 (38.4 kBaud)
Process data width16 bit (frame type 2.2)
Support for data managementYes
Smart sensor profileYes
Voltage supply
Supply voltageDC 15 ...35V
Current supplyMax. 600 mAincluding switching current
Current consumptionVersions without 4 ... 20 mAoutput signal Max.45mA
Overvoltage protectionDC 40V
Dynamic behaviour
Settling time per IEC 61298-2Analogue signal≤ 5 ms
Switch-on time1 s
Electrical connection
Connection type■ Circular connector M12 x 1 (4-pin) ■ Circular connector M12 x 1 (5-pin) 1)
Pin assignment→ See table pin assignment below
Ingress protection (IP code) per IEC 60529 2)IP65 and IP67
Short-circuit resistanceS+ / SP1 / SP2 vs. U-
Reverse polarity protectionU+ vs. U-
Insulation voltageDC 500V
Circular connector M12 x 1 (4-pin)
U+1
U-3
S+2
SP1/C 1)4
SP22
Material
Material (wetted)
Measuring ranges < 10 bar [150 psi]Stainless steel 316L
Stainless steel 1.4435/316L with G1hygienic andTRI-CLAMP ® 1 ½" and 2" process connections
Measuring ranges ≥ 10 bar [150 psi]Stainless steel 316L, PH grade steel
Stainless steel 1.4435/316L with G1hygienic andTRI-CLAMP ® 1 ½" and 2" process connections
Material (in contact with the environment)
CaseStainless steel 304
KeyboardTPE-E
Display windowPC
Display headPC + ABS blend
Pressure transmission medium
For all gauge pressure measuring ranges < 10 bar [150 psi] 1) , all absolute pressure measuring ranges and G½flushSynthetic oil
With G1hygienic andTRI-CLAMP ® 1 ½" and 2" process connectionsKN92 medicinal white mineral oil, FDA-compliant per CFR 172.878 and 21 CFR 178.3620(a); conform to USP, EP and JP
Surface roughness of wetted partsProcess connection G1hygienicRa ≤ 0.8 µm (except for weld seam)
Process connectionTRI-CLAMP ® 1 ½" and 2"Ra ≤ 0.76 μm per ASME BPE SF3 (except for weld seam)
Circular connector M12 x 1 (5-pin)
U+1
U-3
S+5
SP1/C4
SP22
Material
Options for specific media
Oil- and grease-freeResidual hydrocarbon< 1,000 mg/m²
Oxygen, oil- and grease-freeResidual hydrocarbon< 200 mg/m²
PackagingProtection cap on the process connection
Max. permissible temperature-20 ...+60 °C [-4 ...+140 °F]
Available measuring ranges■ 0 ... 400 mbar to 0 ... 400 bar [0 ... 10 to 0 ... 5,000 psi] ■ -1 ... 0 to -1 ... 24 bar [-14.5 ... 0 to -14.5 ... 300 psi]
SealingFactory supplied without sealing
→ Not available with process connections per ISO 1179-2, G½Bflush, G1hygienic and TRI-CLAMP ® 1 ½" and 2"
Operating conditions
Medium temperature limit
Process connections with pressure port and G½Bflush-20 ...+85 °C [-4 ...+185 °F]
Process connection G1hygienic■ -20 ...+100 °C [-4 …+212 °F] (+135 °C [+275 °F] max. 1h) ■ -20 ...+125 °C [-4 …+257 °F] (+150 °C [+302 °F] max. 1h) (option)
Process connectionsTRI-CLAMP ® 1 ½" and 2"-20 ...+100 °C [-4 …+212 °F] (+135 °C [+275 °F] max. 1h)
Ambient temperature limit-20 ...+80 °C [-4 ...+176 °F]
Storage temperature limit-20 ...+70 °C [-4 ...+158 °F]
Vibration resistance per IEC 60068-2-620 g, 10 ... 2,000 Hz (under resonance)
10 g, 10 ... 2,000 Hz (under resonance)For process connections G1hygienic and TRI-CLAMP ® 1 ½" and 2"
Shock resistance per IEC 60068-2-2750 g, 6 ms (mechanical)
Service life
Switching cycles100 million
Load cycle (mechanical) 1)100 million or 10 million for measuring ranges > 600 bar [7.500 psi]
Packaging and instrument labelling
PackagingIndividual packaging
Instrument labelling■ WIKA product label, glued ■ Customer-specific product label on request
LogoDescriptionRegion
EU declaration of conformityEuropean Union
EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application)
Pressure equipment directive
RoHS directive
UKCAUnited Kingdom
Electromagnetic compatibility regulations
Pressure equipment (safety) regulations
Restriction of hazardous substances (RoHS) regulations
EAC EMCdirectiveEurasian Economic Community
UL 1) Safety (e.g. electr. safety, overpressure, ...)USA and Canada
LogoDescriptionRegion
PAC Kazakhstan 1) Metrology, measurement technologyKazakhstan
-PAC Ukraine 1) Metrology, measurement technologyUkraine
-CRN Safety (e.g. electr. safety, overpressure, ...)Canada
®3-A 2) Sanitary Standard This instrument is 3-A marked, based on a third party verification for conformance to the 3-A standard 74-07 (sensors and sensor fittings and connections).USA
FEBRUARY 2021 TYPE EL CLASS IEHEDG 2) 3) Hygienic Equipment Design EL class I, components for closed processes, cleaning with liquid: Cleaning in place (CIP) without dismountingEuropean Community
LogoDescription
-China RoHS directive
-MTTF:> 100 years
-Manufacturer&#x27;s statement ADI Frei (restricted choice of versions)
-Manufacturer&#x27;s declaration of food contact materials in accordance with regulation (EC) no. 1935/2004 and regulation (EC) no. 2023/2006 on good manufacturing practice for materials and articles intended to come into contact with food
Test report 1)
Number of measuring points3
Configurations switching output■ Switching function ■ Contact function ■ Switch point ■ Reset point
