PMM01

تحت الطلب

WIKA · قياس الضغط · العائلة PMM

نظام قياس ضغط من الشركة المصنّعة (OEM)

Name: نظام قياس ضغط من الشركة المصنّعة (OEM)
Brand: WIKA

نظام قياس ضغط من OEM، حل مدمج وفعّال من حيث التكلفة لدمج القياس للوسائط الغازية الجافة والسوائل، الأحجام الاسمية 40 مم، 50 مم، أو 63 مم، فئة الدقة 2.5 أو 1.6

النطاق

0…400 bar

الدقة

2.5

2.2 test report per EN 10204EN 10204 2.2EN 10204 3.1

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

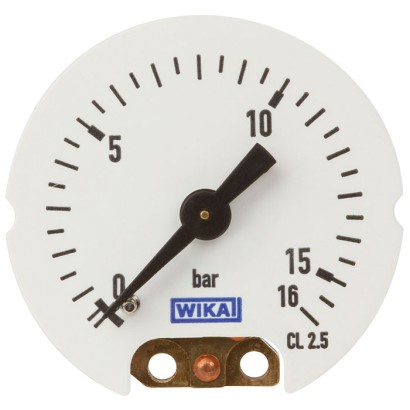

نظام قياس ضغط PMM01 من WIKA هو مقياس ضغط ميكانيكي بنسخة وحدة (module) وتثبيت خلفي، مصمم لقياس ضغط الوسائط الغازية الجافة والسوائل غير عالية اللزوجة أو المتبلورة. يعمل بحجم اسمي 40 مم أو 50 مم أو 63 مم وفئة دقة 2.5 أو 1.6 وفق EN 837-1. يُختار هذا النظام عندما يلزم تكامل مدمج وفعّال من حيث التكلفة في معدات OEM لمجموعة واسعة من التطبيقات.

المزايا

حل تكامل مدمج وفعّال من حيث التكلفة
نطاقات المقياس من 0 ... 400 bar أو 0 ... 5,000 psi
القطر الاسمي 40 mm [1 ½"]، 50 mm [2"] أو 63 mm [2 ½"]
فئة دقة 2.5

الأسئلة والأجوبة

ما هي مدى قياس الضغط المتوفرة لنظام PMM01؟

يتوفر النظام بمدى تبدأ من 0 ... 2 bar حتى 0 ... 400 bar بوحدات bar/kPa/MPa/kg/cm²، وبمدى حتى 0 ... 5,000 psi بوحدة psi.

ما هي فئة الدقة ومعيارها؟

فئة الدقة 2.5 (مع خيار 1.6)، وفق المعيار EN 837-1.

ما نوع وصلة العملية؟

وصلة وحدة (Module connection) بإحكام عبر حلقة O-ring مع حلقة داعمة.

ما الوسائط المناسبة لهذا النظام؟

الوسائط الغازية الجافة والسوائل غير عالية اللزوجة أو المتبلورة، والتي تكون مناسبة للأجزاء المصنوعة من سبيكة نحاسية.

ما مدى درجات الحرارة المسموح به؟

درجة حرارة البيئة المحيطة ودرجة حرارة الوسط كلاهما من -20 ... +60 °C.

هل يتوفر اعتماد للمناطق الخطرة (Ex)؟

لا تتضمن بيانات المنتج أي اعتماد لحماية من الانفجار؛ لا يُذكر اعتماد ATEX أو IEC Ex لهذا الموديل.

ما الشهادات المتاحة مع المنتج؟

تقرير اختبار 2.2 وشهادة فحص 3.1 وفق EN 10204.

ما الذي يميز PMM01 عن المقاييس التقليدية؟

إنه مصمم كنسخة وحدة (module version) بتثبيت خلفي لحلول تكامل OEM، بحجم مدمج ووزن 0.012 kg فقط، مما يجعله حلاً فعالاً من حيث التكلفة للدمج داخل المعدات.

التعريف

الطراز	PMM01
السلسلة	PMM
النوع الفرعي	Mechanical pressure gauge, module version, back mount

نطاق القياس

نطاق الضغط

0…2 bar · 0…10 bar · 0…2.2 bar · 0…12 bar · 0…2.5 bar · 0…100 bar · 0…2.6 bar · 0…160 bar · 0…3 bar · 0…250 bar · 0…3.5 bar · 0…300 bar · 0…4 bar · 0…315 bar · 0…6 bar · 0…350 bar · 0…8 bar · 0…400 bar · 0…250 kPa · 0…400 kPa · 0…1 MPa · 0…1.6 MPa · 0…30 psi · 0…160 psi · 0…60 psi · 0…200 psi · 0…100 psi · 0…1500 psi · 0…5000 psi · 0…1000 kPa · 0…1600 kPa · 0…150 psi · 0…2.5 MPa · 0…4 MPa · 0…1000 psi · 0…1600 psi · 0…2.5 psi · 0…4 psi · 0…2 kg/cm² · 0…2.2 kg/cm² · 0…2.5 kg/cm² · 0…2.6 kg/cm² · 0…3 kg/cm² · 0…3.5 kg/cm² · 0…4 kg/cm² · 0…6 kg/cm² · 0…8 kg/cm² · 0…10 kg/cm² · 0…12 kg/cm² · 0…100 kg/cm² · 0…160 kg/cm² · 0…250 kg/cm² · 0…300 kg/cm² · 0…315 kg/cm² · 0…350 kg/cm² · 0…400 kg/cm²

دقة القياس

فئة الدقة	2.5
معيار الدقة	EN 837-1

ظروف العملية

وصلة العملية	Module connection with O-ring sealing and support ring
درجة حرارة العملية	−20…+60 °C

المواد

مادة الأجزاء الملامسة	Copper alloy
مادة الإحكام	NBR, EPDM

بيئة التشغيل

حرارة المحيط	−20…+60 °C
الوزن	0.012 kg

الشهادات والموافقات

الشهادات

2.2 test report per EN 102043.1 inspection certificate per EN 10204EN 10204 2.2EN 10204 3.1

تفاصيل إضافية

قطر القرص	40 mm
لغات ورقة البيانات	EN

جداول من ورقة البيانات

bar
0 ... 2	0 ... 10
0 ... 2.2	0 ... 12
0 ... 2.5	0 ... 100
0 ... 2.6	0 ... 160
0 ... 3	0 ... 250
0 ... 3.5	0 ... 300
0 ... 4	0 ... 315
0 ... 6	0 ... 350
0 ... 8	0 ... 400

kPa

0 ... 250	0 ... 1,000
0 ... 400	0 ... 1,600

psi

0 ... 30	0 ... 160
0 ... 60	0 ... 200
0 ... 100	0 ... 1,500
0 ... 150	0 ... 5,000

Further details on: Scale ranges

Unit	■ bar ■ kg/cm² ■ kPa ■ MPa ■ psi
Dial
Scale colour	Black
Material	Plastic, white
Customer-specific version	■ Without ■ Special dial, e.g. with customer logo, red mark or circular sectors
Pointer	Plastic, black
Pointer stop pin	■ Without ■ At zero point

عرض الكل (9)

kg/cm 2

0 ... 2	0 ... 10
0 ... 2.2	0 ... 12
0 ... 2.5	0 ... 100
0 ... 2.6	0 ... 160
0 ... 3	0 ... 250
0 ... 3.5	0 ... 300
0 ... 4	0 ... 315
0 ... 6	0 ... 350
0 ... 8	0 ... 400

MPa

0 ... 1	0 ... 2.5
0 ... 1.6	0 ... 4

Process connection

Type of process connection	Module connection with O-ring sealing and support ring
Materials (wetted)
Process connection	Copper alloy
Measuring element	Copper alloy
Sealing	■ NBR ■ EPDM
Support ring	Copper alloy

Operating conditions

Medium temperature range	-20 ...+60 °C [-4 ...+140 °F]
Ambient temperature range	-20 ...+60 °C [-4 ...+140 °F]
Storage temperature range	-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value

NS	Dimensions in mm[in]	Weight in kg [lb]
D1	Pressure element
40 [1 ½"]	38.8 ±0.25 [1.53 ±0.01]	C-type	0.012 [0.026]
	Helical type	0.014 [0.031]
50 [2"]	45.4 ±0.25 [1.79 ±0.01]	C-type	0.013 [0.029]
	Helical type	0.015 [0.033]
63 [2 ½"]	57.4 ±0.25 [2.26 ±0.01]	C-type	0.015 [0.033]
	Helical type	0.017 [0.037]
