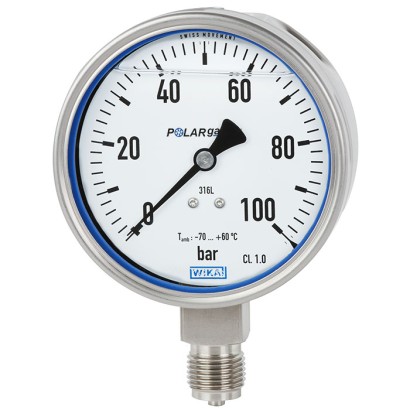

مقياس ضغط أنبوب بورْدون، من الفولاذ المقاوم للصدأ
الوصف
تم تصميم طراز PG23LT عالي الجودة POLARgauge ® خصيصًا لدرجات حرارة محيطة منخفضة جدًا تصل إلى -70 °C [-94 °F]. ويجد مقياس الضغط المصنوع من الفولاذ المقاوم للصدأ تطبيقاته في المناطق شديدة البرودة بشكل خاص مثل روسيا وكندا وشبه الجزيرة الاسكندنافية أو الصين.
يُستخدم مقياس الضغط PG23LT بشكل أساسي في صناعات النفط والغاز وكذلك في الصناعة البتروكيميائية. وتوجد نقاط القياس النموذجية على خطوط الأنابيب أو في محطات الضخ لنقل النفط والغاز.
ونتيجة للتصميم الخاص منخفض الحرارة، واستخدام حلقات/جوانات مانعة خاصة وملء الهيكل، فإن طراز PG23LT مناسب للاستخدام الخارجي حتى درجة حرارة محيطة تبلغ -70 °C [-94 °F].
المزايا
- POLARgauge ®: تصميم خاص للأجهزة لدرجات حرارة محيطة منخفضة جداً تصل إلى -70 °C [-94 °F]
- حماية من الدخول IP66 وIP67
- مصنوع بالكامل من الفولاذ المقاوم للصدأ
- نطاقات القياس من 0 ... 0.6 إلى 0 ... 1,000 bar [0 ... 10 إلى 0 ... 15,000 psi]
- الغلاف متاح أيضاً بمستوى السلامة "S3" وفقاً لـ EN 837-1
الأسئلة والأجوبة
ما هو أدنى مستوى لدرجة الحرارة المحيطة يمكن أن يعمل عنده هذا المقياس؟
يعمل طراز PG23LT عند درجات حرارة محيطة منخفضة جدًا تصل إلى -70 °C [-94 °F]، وذلك بفضل تصميم POLARgauge ® الخاص وحلقات/جوانات مانعة خاصة وملء الهيكل.
ما هي مدى القياس المتاحة؟
تتراوح مدى القياس من 0 ... 0.6 bar إلى 0 ... 1,000 bar [من 0 ... 10 psi إلى 0 ... 15,000 psi].
ما هو مستوى دقة الجهاز؟
فئة الدقة هي 1.6 وفق المعيار EN 837-1.
ما هي وصلات العملية المتوفرة؟
الوصلات المتوفرة تشمل G ¼ B وG ½ B و½ NPT وM20 x 1.5، كما تتوفر نسخ ذكورية مثل G ¼ B (male), SW 14 وG ½ B (male), SW 22 و½ NPT (male), SW 22 وM20 x 1.5 (male), SW 22.
هل يناسب هذا المقياس الوسائط العدوانية؟
نعم، فهو مناسب للوسائط الغازية والسائلة العدوانية غير شديدة اللزوجة أو المتبلورة، والأجزاء الملامسة للوسط مصنوعة من الفولاذ المقاوم للصدأ 316L.
ما هي درجة الحماية من دخول المواد والغبار والماء؟
الحماية من دخول المواد هي IP66/IP67.
هل يتوفر اعتماد للمناطق الخطرة؟
نعم، يتوفر اعتماد ATEX للحماية من الانفجار.
ما الذي يميز PG23LT عن المقاييس المجاورة في عائلة PG23؟
تم تصميمه خصيصًا لدرجات الحرارة المحيطة شديدة الانخفاض حتى -70 °C [-94 °F] كطراز POLARgauge ®، مع تعبئة الغلاف ومستوى أمان اختياري "S3" وفق EN 837-1.
| الطراز | PG23LT |
| السلسلة | PG23 |
| النوع الفرعي | Mechanical pressure gauge |
| نطاق الضغط | 0…0.6 bar · 0…1000 bar · 0…10 psi · 0…15000 psi |
| فئة الدقة | 1.6 |
| معيار الدقة | EN 837-1 |
| وصلة العملية | G ¼ BG ½ B½ NPTM20 x 1.5G ¼ B (male), SW 14G ½ B (male), SW 22½ NPT (male), SW 22M20 x 1.5 (male), SW 22 |
| درجة حرارة العملية | −70…+100 °C |
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel 316L |
| مادة الإحكام | Stainless steel |
| حرارة المحيط | −70…+60 °C |
| تصنيف IP | IP66/IP67 |
| الوزن | 0.2 kg |
| الشهادات | CEEACGOSTKazInMetrUkrSEPROUzstandard |
| حماية الانفجار | ATEX |
| قطر القرص | 63 mm |
| لغات ورقة البيانات | EN, DE |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Pressure equipment directive PS > 200 bar, module A, pressure accessory ■ ATEX directive (option) Ignition protection type 'c', constructive safety | European Union | |
| EAC (option) Hazardous areas | Eurasian Economic Community | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan |
| NS | Dimensions in mm[in] | Weight in | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | b 1 | b 2 | D 1 | D 2 | e | f | G | h ±1 | SW | kg [lbs] | |
| 63 [2½ " ] | 9.5 [0.374] | 33 [1.299] | 33 [1.299] | 57 [2.244] | 63 [2.48] | 62 [2.441] | 12.6 [0.496] | - | G¼B | 54 [2.126] | 14 [0.55] | 0.2 [0.44] |
| 100 [4 " ] | 15.5 [0.61] | 49.5 [1.949] | 49.5 [1.949] | 83 [3.268] | 101 [3.976] | 99 [3.898] | 17.5 [0.689] | 30 [1.181] | G½B | 87 [3.425] | 22 [0.87] | 0.9 [1.98] |
| 160 [6 " ] | 15.5 [0.61] | 49.5 [1.949] | 49.5 1) [1.949] | 83 1) [3.268] | 161 [6.339] | 159 [6.26] | 17.5 [0.689] | 50 [1.969] | G½B | 118 [4,646] | 22 [0.87] | 2.0 [4.41] |
| NS | Dimensions in mm[in] | Weight in kg [lbs] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| a | b | D 1 | D 2 | e | G | h ±1 | SW | ||
| 63 [2½ " ] | 17.5 [6.89] | 42 [16.535] | 63 [24.803] | 63 [24.803] | 14.5 [5.709] | G¼B | 54 [2.126] | 14 [0.55] | 0.26 [0.57] |
| 100 [4 " ] | 25 [9.843] | 59 [23.228] | 101 [39.764] | 99 [38.976] | 17 [6.693] | G½B | 87 [3.425] | 22 [0.87] | 0.84 [1.85] |
| 160 [6 " ] | 27 [10.63] | 65 [25.591] | 161 [63.386] | 159 [62.598] | 17.5 [6.89] | G½B | 118 [4,646] | 22 [0.87] | 2.10 [4.63] |
