مقياس ضغط أنبوب بورْدون، من الفولاذ المقاوم للصدأ
الوصف
مقياس ضغط أنبوب بورْدون طراز PG23HP-P قد تم تصميمه خصيصًا لتطبيقات الضغط العالي حتى 6,000 bar. وهذا يجعله واحدًا من القلائل من مقاييس الضغط المتاحة عالميًا والتي يمكنها عرض الضغوط من هذا النطاق بشكل موثوق.
يمكن العثور على نقاط القياس النموذجية لهذا مقياس الضغط في قطع المياه بنفاثات الماء (water jet cutting)، والتنظيف عالي الضغط، وتشييد منصات الاختبار.
تقوم WIKA بتصنيع واعتماد طراز PG23HP-P وفقًا لمتطلبات معيار الضغط العالي الجديد DIN 16001 في نسخة السلامة "S3". تتكون نسخة السلامة من زجاج أمان مُرقّح، وجدار حاجز صلب بين نظام القياس والقرص، وظهر قابل للانفجار (blow-out back).
للموافقات الإضافية راجع الصفحة 3

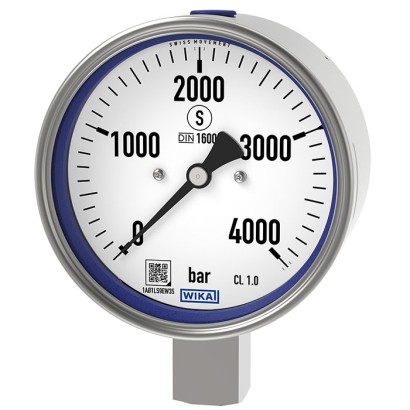

مقياس ضغط أنبوب بورْدون طراز PG23HP-P
في حالة حدوث عطل، يتم حماية المشغّل من الجهة الأمامية، حيث لا يمكن قذف الوسط أو المكوّنات إلا عبر الجزء الخلفي للجهاز. وبفضل استخدام الفولاذ المقاوم للصدأ عالي الجودة وسبائك قائمة على النيكل، يتميز طراز PG23HPP بثبات ممتاز لدورات التحميل وبعمر خدمة طويل. يعمل الجهاز بشكل موثوق ضمن المواصفات مع كل من ملفات الضغط الساكنة والديناميكية.
الدقة القياسية لطراز PG23HP-P هي 1.0 %. وبالنسبة لنطاقات السلم حتى 0 ... 4,000 bar شاملاً، يتوفر الجهاز بشكل اختياري بدقة إظهار محسّنة تبلغ 0.6 %.
يتيح رمز QR الموجود على القرص استرجاع معلومات خاصة بالجهاز مثل رقم التسلسل، ورقم الطلب، والشهادات، وبيانات المنتج الأخرى بسهولة وعلى المدى الطويل من الإنترنت.
المزايا
- مانومتر أمان بجدار حاجز صلب مصمم وفقاً لمتطلبات وشروط اختبار معيار الضغط العالي DIN 16001
- ثبات عالٍ لدورات التحميل حتى مع ملفات الضغط الديناميكية
- دقة عرض عالية تبلغ 1 %، واختيارياً 0.6 %
- مدى المقاييس من 0 ... 2,000 bar إلى 0 … 6,000 bar أو من 0 ... 30,000 psi إلى 0 ... 85,000 psi
- رمز QR على القرص يوفر رابطاً إلى معلومات خاصة بالجهاز
الأسئلة والأجوبة
ما هو أقصى نطاق قياس متاح لهذا المقياس؟
يتوفر طراز PG23HP-P بنطاقات سلم من 0 ... 2,000 bar حتى 0 ... 6,000 bar، ومن 0 ... 30,000 psi حتى 0 ... 85,000 psi.
ما هي دقة الإظهار؟
الدقة القياسية هي 1.0 % وفق DIN 16001، وبالنسبة لنطاقات السلم حتى 0 ... 4,000 bar شاملاً يتوفر اختياريًا بدقة إظهار محسّنة تبلغ 0.6 %.
ما هي وصلات العملية المتاحة؟
تشمل الوصلات: G ½ B، وM16 x 1.5 (أنثوي) بمخروط إحكام داخلي 60°، ووصلات UNF أنثوية مثل 9/16 - 18 UNF و5/8 - 18 UNF بمخاريط إحكام 60°، منها واحدة وفق Autoclave Engineers.
ما هي الوسائط المناسبة؟
الجهاز مخصص للوسائط السائلة في تطبيقات الضغط العالي، مثل الماء وزيت الهيدروليك، وتتلامس الوسيلة مع أجزاء من فولاذ مقاوم للصدأ 316L أو سبيكة NiFe.
ما هي حدود درجات الحرارة؟
درجة حرارة الوسط من +20 … +200 °C، ودرجة حرارة البيئة المحيطة من -40 … +60 °C.
هل يمكن استخدامه في المناطق الخطرة؟
نعم، يحمل الجهاز اعتمادات ATEX وIECEx لحماية ضد الانفجار: غاز II2G Ex h IIC T6...T1 Gb X وغبار II2D Ex h IIIC T85°C...T450°C Db X.
ما درجة الحماية من الغبار والماء؟
درجة الحماية IP65.
ما الذي يميّز طراز PG23HP-P عن المقاييس المجاورة؟
إنه إصدار للاستخدام الشاق (heavy-duty) مصمَّم وفق معيار الضغط العالي DIN 16001 في نسخة السلامة "S3"، بجدار حاجز صلب وزجاج أمان مُرقّح وظهر قابل للانفجار، ويقيس ضغوطًا تصل إلى 6,000 bar مع ثبات عالٍ لدورات التحميل حتى مع ملفات الضغط الديناميكية.
اجمع PG23HP-P لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- تخميد السوائل (ملء الهيكل)without filling
- القطر الاسمي100 mm
- وحدة تدريج الحافة الخارجيةbar
- نطاق القياسgauge pressure range
- نطاق القياس0...2000 bar
- المدرج الثاني أو المدرج الخاصwithout
- وصلة العمليةG 1/2 B
- موقع الموصلlower mount
- شفة/حامل التركيبwithout
- مُقيِّد تدفّقwithout
- مؤشرstandard pointer
- تعيين/سحب المؤشرwithout
- حماية من الانفجار—
- نوع الحماية من الاشتعال—
- المنطقة—
- الاعتماداتwithout
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | PG23HP-P |
| السلسلة | PG23HP |
| النوع الفرعي | Heavy-duty pressure gauge |
| نطاق الضغط | 0…2000 bar · 0…2500 bar · 0…3000 bar · 0…4000 bar · 0…5000 bar · 0…6000 bar · 0…30000 psi · 0…40000 psi · 0…50000 psi · 0…60000 psi · 0…75000 psi · 0…85000 psi |
| فئة الدقة | 1.0 |
| معيار الدقة | DIN 16001 |
| وصلة العملية | G ½ BM16 x 1.5 (female) with inner sealing cone 60°9/16 - 18 UNF (female) with 60° sealing cone per Autoclave Engineers5/8 - 18 UNF (female) with inner sealing cone 60°9/16 - 18 UNF (female) with 60° sealing cone |
| درجة حرارة العملية | +20…+200 °C |
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel 316L, NiFe-alloy |
| مادة الإحكام | Glycerine, Silicone oil M50 |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 0.65 kg |
| الشهادات | UKCAATEXIECExPressure Equipment DirectiveCRNCE |
| حماية الانفجار | EU declaration of conformity ATEX directive Hazardous areas-Ex h Gas II 2G Ex h IIC T6 ... T1 Gb X Dust II 2D Ex h IIIC T85°C ... T450°C Db XEx h Gas II 2G Ex h IIC T6 ...T1 Gb XDust II 2D Ex h IIIC T85°C ...T450°C Db XII2G Ex h IIC T6...T1 Gb XII2D Ex h IIIC T85°C...T450°C Db X |
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN |
| Scale range in bar | Scale range in psi |
|---|---|
| 0 ... 2,000 | 0 ... 30,000 |
| 0 ... 2,500 | 0 ... 40,000 |
| 0 ... 3,000 | 0 ... 50,000 |
| 0 ... 4,000 | 0 ... 60,000 |
| 0 ... 5,000 | 0 ... 75,000 |
| 0 ... 6,000 | 0 ... 85,000 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ATEX directive Hazardous areas | European Union | |
| - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T450°C Db X EU declaration of conformity | European Union | |
| UKCA Pressure equipment (safety) regulations | United Kingdom | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
