مقياس ضغط أنبوب بورّدون، إصدار للاستخدام الشاق
الوصف
مقياس ضغط أنبوب بورْدون طراز PG21HD مناسب لنقاط القياس التي تتطلب مستويات عالية من دقة القياس وقابلية التكرار والاستقرار طويل الأمد. تتيح مجموعة كبيرة من الخيارات للمستخدمين تكييف الأجهزة وفقًا لمتطلباتهم المحددة.
تستند مقاييس الضغط طراز PG21HD إلى نظام قياس أنبوب بورْدون المُثبت. عند تطبيق الضغط، يتم نقل انحراف أنبوب بورْدون، المتناسب مع الضغط الوارد، إلى الحركة عبر وصلة ويتم عرضه.
يحقق طراز PG21HD متطلبات معيار الصناعة الدولي EN 837-1 لمقاييس ضغط أنابيب بورْدون.

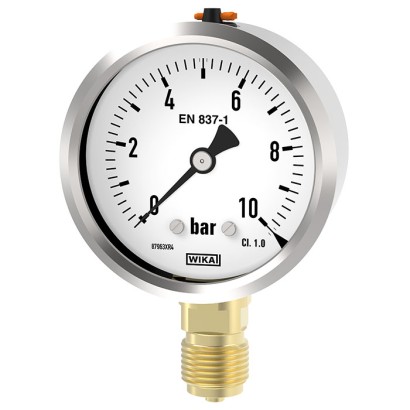

الشكل يسارًا: طراز PG21HD، توصيل شعاعي الشكل يمينًا: طراز PG21HD، توصيل خلفي مع قوس تثبيت
يلتزم الجهاز بفئة الدقة 1.0، وبالتالي فهو مناسب لمجموعة واسعة من التطبيقات في صناعات بناء الآلات وتصنيع المعدات. يتم توفير مقاومة الصدمات والاهتزازات بفضل تعبئة هيكل الجهاز بالجليسرين.
يُمكّن قوس التثبيت، المتاح كخيار، من تركيب مقاييس الضغط على اللوحة مع وصلة عملية توصيل خلفي.
يتوفر طراز PG21HD أيضًا في إصدارات مخصصة حسب طلب العميل، مثلًا بتخطيط قرص فردي.
المزايا
- مقاوم للاهتزاز والصدمات
- تصميم متين بشكل خاص
الأسئلة والأجوبة
ما مدى دقة طراز PG21HD؟
يلتزم الجهاز بفئة الدقة 1.0 وفقًا لمعيار EN 837-1، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات في صناعات بناء الآلات وتصنيع المعدات.
ما نوع الوسائط التي يقيسها هذا المقياس؟
مناسب للوسائط الغازية والسائلة غير شديدة اللزوجة أو المتبلورة، والتي لا تهاجم أجزاء سبيكة النحاس.
كيف يتحمل الجهاز الاهتزازات؟
يوفر تعبئة هيكل الجهاز بالجليسرين مقاومة للصدمات والاهتزازات، ما يجعله مناسبًا لنقاط القياس ذات أحمال الضغط الديناميكية العالية.
ما خيارات التوصيل المتاحة؟
يتوفر توصيل شعاعي أو توصيل خلفي؛ ومع التوصيل الخلفي يمكن استخدام قوس تثبيت اختياري لتركيب المقياس على لوحة.
ما حجم القرص ومادة الهيكل؟
حجم القرص NS 80، والهيكل مصنوع من الفولاذ المقاوم للصدأ مع تعبئة بالسائل.
ما الذي يميز PG21HD عن المقاييس العادية؟
إصداره الثقيل الاستخدام يتميز بمقاومة الاهتزازات والصدمات وتصميم متين بشكل خاص، وهو موجه لنقاط القياس ذات المتطلبات العالية من الدقة وقابلية التكرار والاستقرار طويل الأمد.
هل تتوفر إصدارات مخصصة؟
نعم، يتوفر طراز PG21HD أيضًا في إصدارات مخصصة حسب طلب العميل، مثلًا بتخطيط قرص فردي. ---
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union |
