مفتاح مستوى كهرضوئي
الوصف
مفتاح مستوى كهرضوئي طراز OLS-C04 يُستخدم لمراقبة مستوى السوائل. يتكوّن المستشعر الكهرضوئي من باعث LED يعمل بالأشعة تحت الحمراء ومستقبل للضوء.
يتم توجيه الضوء الصادر من الـ LED نحو منشور يشكّل طرف المستشعر. طالما أن الطرف غير مغمور في السائل، يتم انعكاس الضوء داخل المنشور باتجاه المستقبل.

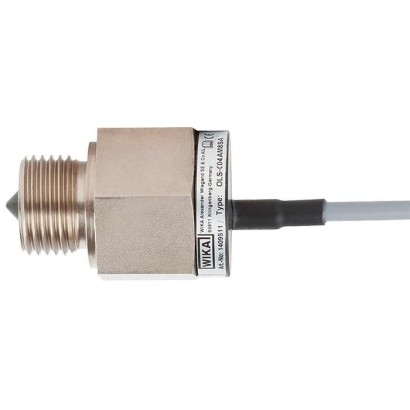

مفتاح مستوى OEM كهرضوئي، طراز OLS-C04، مع مخرج كابل
عندما يرتفع السائل داخل الوعاء ويُحيط بالطرف، ينكسر شعاع الضوء بواسطة السائل، بحيث لا يعود المستقبل يتلقى الضوء أو يتلقاه بشكل ضعيف فقط، ويستجيب لهذا التغيّر عبر تشغيل عملية تبديل.
يمكن قراءة حالة التبديل مباشرةً على المستشعر (LED أصفر).
يمكن استخدام مفتاح مستوى طراز OLS-C04 في محطات التبريد، حيث يتم دمج منشور الزجاج داخل هيكل الفولاذ.
المزايا
- التطبيقات مع وسيطات التبريد
- وضعية التركيب حسب الطلب
- دقة ±2 mm
- عرض بصري لحالة التبديل
- خيارات التوصيلات الكهربائية: كابل PUR أو PVC أو موصل دائري M8
الأسئلة والأجوبة
ما هي دقة مفتاح المستوى OLS-C04؟
الدقة ±2 mm.
ما مدى درجات حرارة الوسط التي يعمل فيها المستشعر؟
من -40 °C إلى +100 °C، ودرجة الحرارة المحيطة من -30 °C إلى +70 °C.
ما هو أقصى ضغط تشغيلي مسموح به؟
40 bar.
ما هي خيارات توصيل العملية المتاحة؟
½" NPT (male) وG ½".
ما هي مواد الأجزاء الملامسة للوسط؟
فولاذ مطلي بالنيكل، مع زجاج مدمج داخل هيكل الفولاذ — وهو ما يجعل الطراز مناسباً للاستخدام مع غازات التبريد.
ما هي خيارات التوصيل الكهربائي وإشارة الخرج؟
الخرج عبارة عن ترانزستور PNP، والتغذية DC 12 ... 32 V، والتوصيل عبر كابل PUR أو PVC أو موصل دائري M8.
هل يمكن قراءة حالة التبديل على الجهاز نفسه؟
نعم، يمكن قراءة حالة التبديل مباشرةً على المستشعر عبر LED أصفر.
هل يحمل الطراز شهادات اعتماد؟
نعم: RoHS، China RoHS، CE، وEMC EN 61326. لا تتوفر بيانات عن حماية من الانفجار لهذا الطراز. ---
اجمع OLS-C04 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- وصلة العمليةG 1/2"
- التغليفwithout
- إشارة الخرجone switching output (PNP)
- وظيفة التبديلClosed in media (SPST n.o.)
- التوصيل الكهربائيCircular connector M8x1 3-pin
- طول كابل الوحدةwithout
- طول الكابل0
- مُعدِّل (حساسية قابلة للضبط)—
- اعتمادwithout
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | OLS-C04 |
| السلسلة | OLS |
| النوع الفرعي | optoelectronic |
| وصلة العملية | ½" NPT (male)G ½"G1/2"1/2" NPT (male) |
| درجة حرارة العملية | −40…+100 °C |
| أقصى ضغط للعملية | 40 bar |
| تقنية القياس | vibration_fork |
| إشارة الخرج | PNP transistor |
| التغذية | DC 12 ... 32 V |
| وصلة كهربائية | PUR, PVC cable or M8 circular connector |
| مادة الأجزاء الملامسة | Steel, nickel-plated, Glass, fused within the steel case, Glass |
| حرارة المحيط | −30…+70 °C |
| تصنيف IP | IP65 |
| الوزن | 0.1 kg |
| الشهادات | RoHSEMC EN 61326China RoHSCEEMC |
| لغات ورقة البيانات | EN, DE |
| Measurement accuracy | ±2mm |
|---|---|
| Minimum distance from the glass tip to an opposite surface | ≥10mm ≥ 20 mmwith electropolished surface |
| Mounting position | as required |
| Visual indication of the switching status | 1 LED |
| Process connection G | G½" or ½" NPT (male) |
| Responsiveness | Preset for the detection of refrigerants, aqueous media and oils Option: Adjustable responsiveness (trimmer) for other liquids and foaming |
|---|---|
| Medium temperature | -40…+100°C |
| Ambient temperature | -30 …+70 °C |
| Operating pressure | 0 …4MPa(0…40bar) |
| Materials ■ Light guide ■ Case und process connection | Glass, fused within the steel case Steel, nickel-plated |
| Power supply | DC 12 ...32V |
|---|---|
| Max. current supply | 40mA |
| Electrical connection ■ PUR, PVC cable | Cable length freely definable Diameter: 3 x 0.25mm 2 Cable end: Cut to length |
| ■ Circular connector | M8 x 1 (3-pin) |
| Output signal | PNP transistor, protected against reverse polarity, 200 mAswitching current |
| Switching function | Normally open (closed in medium) or normally closed (open in medium) |
| Ingress protection | IP65 |
| Number of switch points | 1 |
| Description | Order no. |
|---|---|
| M8 connector with moulded cable | |
| Straight version, cut to length, 3-pin, 2 m(6.6 ft), PUR cable, UL listed, IP67 | 14159311 |
| Straight version, cut to length, 3-pin, 5 m(16.4 ft), PUR cable, UL listed, IP67 | 14159313 |
| Angled version, cut to length, 3-pin, 2 m(6.6 ft), PUR cable, UL listed, IP67 | 14159309 |
| Angled version, cut to length, 3-pin, 5 m(16.4 ft), PUR cable, UL listed, IP67 | 14159310 |
عرض الكل (6)
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class B) and interference immunity (industrial application) ■ RoHS directive | European Union |
| Logo | Description |
|---|---|
| - | China RoHS directive |
