مفتاح مستوى كهرضوئي
الوصف
يُستخدم مفتاح مستوى كهرضوئي طراز OLS-C01 لمراقبة مستوى السوائل. يتكوّن المستشعر الكهرضوئي من باعث LED يعمل بالأشعة تحت الحمراء ومستقبل للضوء.
يتم توجيه الضوء الصادر من الـ LED إلى منشور يُشكّل طرف المستشعر. طالما أن الطرف غير مغمور في السائل، يتم انعكاس الضوء داخل المنشور باتجاه المستقبل.

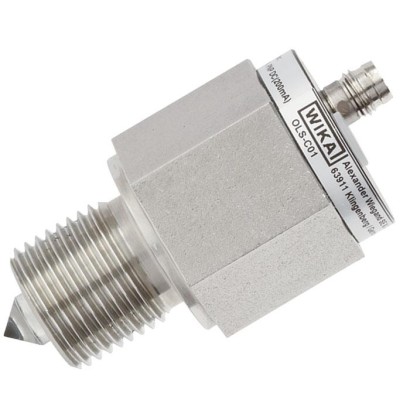

مفتاح مستوى كهرضوئي، طراز OLS-C01، مع موصل دائري M8 x 1
عندما يرتفع السائل داخل الوعاء ويُحيط بالطرف، ينكسر شعاع الضوء بواسطة السائل، بحيث لا يعود المستقبل يتلقى الضوء أو يتلقاه بشكل ضعيف فقط، ويستجيب لهذا التغيير عبر تشغيل عملية تبديل.
يمكن قراءة حالة التبديل مباشرةً على المستشعر (LED أصفر).
المزايا
- تصميم مدمج، بدون أجزاء متحركة
- وضعية التركيب حسب الطلب
- دقة ±2 mm
- عرض بصري لحالة التبديل
- خيارات التوصيلات الكهربائية: كابل PUR أو PVC أو وصلة دائرية M8 x 1
الأسئلة والأجوبة
ما هو نطاق درجة حرارة الوسط الذي يعمل فيه المستشعر؟
يعمل طراز OLS-C01 مع وسائط بدرجة حرارة من -30 … +100 °C.
هل يمكن استخدامه في المناطق الخطرة؟
لا تشير البيانات المتاحة إلى أي شهادات حماية من الانفجار لهذا الطراز؛ الشهادات المعتمدة هي RoHS وCE وChina RoHS وEMC فقط.
ما هي وصلات العملية المتوفرة؟
يتوفر المستشعر بوصلات M12x1 (male) وG ⅜ وG ½.
ما هي السوائل التي يقيسها؟
الطراز مناسب للسوائل مثل الزيوت والماء والماء المقطر والوسائط المائية.
ما هي إشارة الخرج والتغذية الكهربائية؟
الخرج ترانزستور PNP، والتغذية DC 12 … 32 V.
كيف أعرف أن المستشعر قد بدّل؟
تُقرأ حالة التبديل مباشرةً على المستشعر عبر مؤشر بصري (LED أصفر).
ما الذي يميز هذا الطراز عن مفاتيح المستوى الأخرى؟
تصميمه المدمج بدون مكونات متحركة، ودقة ±2 mm، وإمكانية التركيب بأي وضع، مع خيارات توصيل كهربائي متعددة (PUR أو PVC أو موصل M8 x 1).
ما هو تصنيف الحماية ضد الغبار والماء؟
تصنيف الحماية IP65.
| الطراز | OLS-C01 |
| السلسلة | OLS |
| النوع الفرعي | optoelectronic |
| وصلة العملية | M12x1 (male)G ⅜G ½G3/8G1/2 |
| درجة حرارة العملية | −30…+100 °C |
| أقصى ضغط للعملية | 25 bar |
| تقنية القياس | vibration_fork |
| إشارة الخرج | PNP transistor |
| التغذية | DC 12 ... 32 V |
| وصلة كهربائية | PUR, PVC cable or circular connector M8 x 1 |
| مادة الأجزاء الملامسة | Borosilicate glass, Stainless steel 303, Stainless steel 316Ti, Silicone adhesive, Epoxy resin (optional) |
| حرارة المحيط | −25…+70 °C |
| تصنيف IP | IP65 |
| الوزن | 0.115 kg |
| الشهادات | RoHSCEChina RoHSEMC |
| لغات ورقة البيانات | EN |
| Measurement accuracy | ≤±2mm |
|---|---|
| Minimum distance from the glass tip to an opposite surface | ≥10mm ≥ 20 mmwith electropolished surface |
| Mounting position | as required |
| Visual indication of the switching status | 1 LED |
| Process connection G | G⅜, G½orM12x1(male) |
| Responsiveness | Preset for the detection of aqueous media and oils Option: Adjustable responsiveness (trimmer) for other liquids and foaming media |
|---|---|
| Medium temperature | -30 …+100 °C [-22 …+212 °F] |
| Ambient temperature | -25 …+70 °C [-13 …+158 °F] |
| Operating pressure | 0 …25bar [0 …2.5 MPa / 0 ... 363 psi] |
| Materials | |
| ■ Light guide | Borosilicate glass, fixed with silicone adhesive (Option: Fixed with epoxy resin) |
| ■ Case and process connectionG⅜andM12x1 ■ Case and process connectionG½ | Stainless steel 303 Stainless steel 316Ti |
| Power supply | DC 12 ...32V |
|---|---|
| Max. current supply | 40mA |
| Electrical connection ■ PUR, PVC cable | Cable length freely definable Diameter: 3 x 0.25mm 2 Cable end: Cut to length |
| ■ Circular connector | M8 x 1 (3-pin) |
| Output signal | PNP transistor, protected against reverse polarity, 200 mAswitching current |
| Switching function | Normally open (closed in medium) or normally closed (open in medium) |
| Ingress protection | IP65 |
| Number of switch points | 1 |
| Response time | 0.5 s |
| Process connection G | X | L |
|---|---|---|
| G⅜ | 17 mm[0.7 in] | 10 mm[0.4 in] |
| M12 x 1 | 17 mm[0.7 in] | 10 mm[0.4 in] |
| G½ | 27 mm[1.1 in] | 20 mm[0.8 in] |
عرض الكل (7)
| Description | Order no. |
|---|---|
| M8 x 1 connector with moulded cable | |
| Straight version, cut to length, 3-pin, 2 m[6.6 ft], PUR cable, UL listed, IP67 | 14159311 |
| Straight version, cut to length, 3-pin, 5 m[16.4 ft], PUR cable, UL listed, IP67 | 14159313 |
| Angled version, cut to length, 3-pin, 2 m[6.6 ft], PUR cable, UL listed, IP67 | 14159309 |
| Angled version, cut to length, 3-pin, 5 m[16.4 ft], PUR cable, UL listed, IP67 | 14159310 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class B) and interference immunity (industrial application) ■ RoHS directive | European Union |
| Logo | Description |
|---|---|
| - | China RoHS directive |
