وحدة راديو من WIKA مع LPWAN لأجهزة القياس من WIKA
الوصف

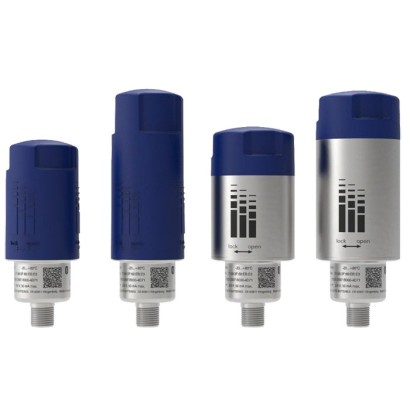

الطراز NETRIS ® 1 عبارة عن وحدة راديو يمكن توصيل حساسات قياسية بها من أجل نقل بيانات القياس لاسلكيًا إلى سحابة لإجراء تحليل big-data. وهي تستخدم معايير الراديو LoRaWAN ® و mioty ® و Bluetooth ® الخالية من التراخيص، وتُستخدم، على سبيل المثال، في المعدات المتنقلة ونقاط القياس عن بُعد. وبفضل التحكم الذكي في القياس والإرسال وبطارية قابلة للاستبدال، يمكن تشغيل وحدة الراديو لمدة تشغيل طويلة للبطارية.
تستقبل وحدة الراديو البيانات عبر أجهزة قياس متصلة بإشارة قياسية 0 ... 10 V أو 4 ... 20 mA أو عبر RTD وفقًا لمعيار Pt100/Pt1000 بتقنية 2- أو 3-أسلاك. يقوم الجهاز المغمور بالكامل بوسيلة حماية IP65 بنقل البيانات المستلمة بشكل مستمر إلى سحابة عبر حزم بيانات قابلة للتكوين باستخدام LPWAN أو Bluetooth ® .
تتيح تقنية LPWAN ("Low Power Wide Area Network") مدى إرسال طويلًا وعمر بطارية طويلًا.
المزايا
- متوافق مع IIoT عبر إرسال LPWAN
- مدى إرسال عالٍ للقياسات (حتى 10 كم [6.2 mi]) مع عمر بطارية طويل (حتى 10 سنوات)
- إمكانية تشغيل الإرسال الراديوي بالبطارية أو بمزود طاقة خارجي
- تكامل سهل بفضل عدة معايير راديو
الأسئلة والأجوبة
ما هي إشارات الدخل التي يمكن توصيلها بوحدة NETRIS®1؟
تستقبل الوحدة إشارات قياسية 0...10 V أو 4...20 mA، وكذلك مستشعرات Pt100/Pt1000 بتقنية 2- أو 3-أسلاك، ومقاييس الجهد (potentiometer).
ما مدى الإرسال المتاح؟
مع LoRaWAN وmioty يصل المدى إلى 10 km، بينما يصل مدى Bluetooth إلى 10 m.
كم تدوم البطارية؟
عمر البطارية يتجاوز 5 سنوات، وبفضل التحكم الذكي في القياس والإرسال والبطارية القابلة للاستبدال يمكن تشغيل الوحدة لمدة تشغيل طويلة.
هل يمكن تشغيل الوحدة بدون بطارية؟
نعم، يمكن اختيار التغذية الخارجية DC 18...30 V بدلاً من البطارية.
ما درجة الحماية من الغبار والماء؟
الجهاز محمي بالكامل بوسيلة حماية IP65، وتحقق النسخة البلاستيكية IP67.
ما هي الشهادات المتوفرة لهذا الجهاز؟
الجهاز يحمل شهادات CE وRoHS وCSA وUKCA وEAC. لا تتوفر بيانات عن حماية من الانفجار (Ex).
ما الفرق بين LoRaWAN وBluetooth في هذا الجهاز؟
LoRaWAN وmioty هما تقنيتا LPWAN لمدى طويل (حتى 10 km) وعمر بطارية طويل، بينما Bluetooth 5.0 مناسب للمدى القصير (حتى 10 m).
| الطراز | NETRIS 1 |
| السلسلة | NETRIS |
| النوع الفرعي | Radio unit / IIoT gateway |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الشهادات | CERoHSCSAUKCAEAC |
| لغات ورقة البيانات | EN, DE |
| Radio standard | |
|---|---|
| LoRaWAN ® | |
| Protocol | 1.0.3 |
| Functions | ■ Registration ■ Configuration ■ Sending measured values ■ Alarm management ■ Battery status |
| Range in free field | Typically 10 km [6 mi] → Depending on the ambient conditions, such as topography and building structures. |
| Antenna | PCB antenna, internal |
| Transmission power | Max.+14 dBm |
| Transmission interval | Standard 30 minutes Minimum 1 minute (maximum transmission interval limited per ETSI EN 300 220) → Limitation of the transmission interval in accordance with ETSI EN 300 220 possible.The maximum transmission frequency and duty cycle |
| Safety | Full end-to-end encryption → For details on security, see website: https://lora-alliance.org |
| mioty ® | |
| Specification | Regional Profile EU1 |
| Functions | ■ Registration ■ Sending measured values ■ Alarm management ■ Battery status |
| Range in free field | Typically 10 km [6 mi] → Depending on the ambient conditions, such as topography and building structures. |
| Antenna | PCB antenna, internal |
| Transmission power | Max. 14 dBm |
| Bluetooth ® | |
| Version | Bluetooth ® 5.0 or newer → Compatible with all Bluetooth ® Low Energy versions 4.2 or newer |
| Functions | ■ Registration ■ Configuration ■ Sending measured values ■ Alarm management ■ Battery status ■ Data logger |
| Radio standard | |
|---|---|
| Range in free field | Typically 10 m[32.8 ft] → Depending on the ambient conditions, such as topography and building structures. |
| Antenna | Chip antenna, internal |
| Transmission power | Max. 4 dBm |
| Transmission interval | 1.25 seconds |
| → An update of the measured value only occurs in the set measurement interval. |
| Battery | |
|---|---|
| Battery pack | Lithium thionyl chloride battery and hybrid layer capacitor (model Tadiran HLC1020L) as an assembly with connection cable assembled, see 'Spare parts'. |
| Model Tadiran SL860/S | |
| Battery voltage | DC 3.6V |
| Battery life | > 5 years |
| Reference conditions: ■ Measurement interval 30 min. ■ Transmission interval 60 min. | |
| Current supply | Max.250mA |
| External power supply | |
| Voltage supply | DC 18 ...30V |
| Current supply | Max.250mA |
| Power supply of connected sensors | |
| Voltage supply | DC 14V |
| Current supply | Max.21mA |
| 1 | |
|---|---|
| 2 | |
| 3 | |
| 4 | |
| 5 |
عرض الكل (10)
| Ambient temperature range | ||
|---|---|---|
| Plastic version | Battery | -20 ...+60 °C [-4 ...+140 °F] |
| External power supply | -20 ...+60 °C [-4 ...+140 °F] | |
| Metal version | Battery | -20 ...+60 °C [-4 ...+140 °F] |
| External power supply | -40 ...+60 °C [-40 ...+140 °F] | |
| Storage temperature range | -40 ...+70 °C [-40 ...+158 °F] | |
| Relative humidity | 20 ...90% | |
| Condensing | Non-condensing | |
| Operating altitude | 2,000 m[6,562 ft] above sea level | |
| Pollution degree per EN 61010-1 | 2 | |
| Overvoltage category | I | |
| Vibration resistance per IEC 60068-2-6 | a = 1 g (7 ... 18 Hz) | |
| A = 0.8 mm(18 ... 50 Hz) | ||
| a = 5 g (10 ... 200 Hz) | ||
| Shock resistance per IEC 60068-2-27 | 10 g, 11 ms | |
| Free fall per IEC 60068-2-31 | ||
| Individual packaging | 1.2 m[3.94 ft] | |
| Ingress protection | ■ IP65 |
| Settable alarms | Various alarms can be set. →SeeWIKA radio unit operating instructions; item number 14614412 |
|---|
| Packaging | Individual packaging |
|---|---|
| Instrument labelling | ■ WIKA product label, lasered ■ Customer-specific product label on request |
| Logo | Region |
|---|---|
| European Union | |
| USA and Canada |
| Description | Order number |
|---|---|
| LoRaWAN ® gateway, preconfigured for WIKA network server | |
| Gateway for indoor use | On request |
| Gateway for outdoor use | On request |
| Description | Order number | |
|---|---|---|
| Battery pack | Lithium thionyl chloride battery and hybrid layer capacitor (model Tadiran HLC1020L) as an assembly with connection cable assembled. Model Tadiran SL860/S | 14392747 |
| Y cable | 1 m[3.23 ft] | 14495101 |
| 3 m[9.84 ft] | 14495102 | |
| Direct cable | 1 m[3.23 ft] | 14468149 |
| 3 m[9.84 ft] | 14468303 | |
| Mounting kit | Wall mounting | 14492895 |
| Pipe diameter 25 ... 45 mm[0.98 ... 1.77 in] | 14492926 | |
| Pipe diameter 70 ... 92 mm[2.76 ... 3.62 in] | 14492927 | |
| Pipe diameter 146 ... 168 mm[5.75 ... 6.61 in] | 14492933 |
