وحدة راديو مع LoRaWAN ® لأجهزة القياس من WIKA
الوصف

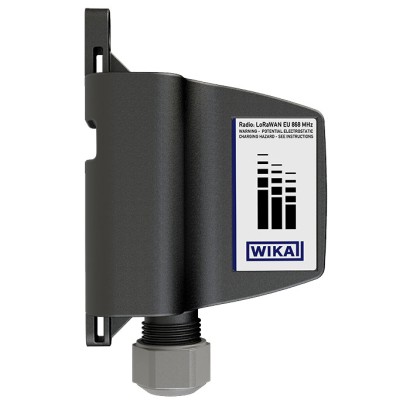

تُستخدم وحدة الراديو NETRIS ® 3 القابلة للاتصال بتقنية IIoT حيثما يلزم إجراء مراقبة عن بُعد مركزية ومبنية على الويب لبيانات أجهزة القياس.
تستقبل وحدة الراديو Ex البيانات بالفعل رقمياً من جهاز قياس من WIKA عبر واجهة مقاومة للانفجار بطبيعتها (intrinsically safe). يقوم الجهاز المعبّأ بالكامل بدرجة حماية دخول IP65 بإرسال البيانات المستلمة باستمرار إلى السحابة عبر حزم بيانات قابلة للتكوين باستخدام LoRaWAN ® .
يستند الإرسال اللاسلكي عبر البطارية باستخدام LoRa ® ("النطاق الطويل") إلى تقنية LPWAN ("شبكة واسعة النطاق منخفضة القدرة") لتمكين مدى إرسال مرتفع وعمر بطارية طويل.
يتم توصيل وحدة الراديو بجهاز قياس مناسب من WIKA
للمزيد من الموافقات، يُرجى الاطلاع على الصفحة 5
المزايا
- متوافق مع IIoT عبر إرسال LoRaWAN®
- إرسال راديوي LoRa® يعمل بالبطارية على أساس تقنية LPWAN
- مدى إرسال عالٍ للقياسات (حتى 10 كم) مع عمر بطارية طويل (حتى 10 سنوات)
- إمكانية استبدال وحدة الراديو في مناطق ATEX
الأسئلة والأجوبة
ما هو المدى الذي يمكن لوحدة الراديو أن تنقل به البيانات؟
تصل وحدة NETRIS 3 إلى مدى إرسال يبلغ 10 كم في الحقل الحر باستخدام تقنية LoRaWAN®.
هل يمكن استخدامها في المناطق الخطرة؟
نعم، تحمل الوحدة موافقات ATEX وIECEx وCSA/CUS، مع حماية انفجار مثل Ex ia [ia Ga] IIC T4 Ga للغاز وEx ia [ia Da] IIIB T135 °C Da للأتربة، بما يشمل Zone 0 وDiv. 1.
كم تعيش البطارية وما نوعها؟
البطارية من نوع ليثيوم ثيونيل كلوريد (SAFT LM17500) بجهد DC 3 V وعمر يصل إلى 10 سنوات.
ما هي درجات الحرارة المحيطة التي تعمل فيها الوحدة؟
تعمل الوحدة في نطاق درجات حرارة محيطة من -40 … +60 °C.
ما مدى حماية الوحدة من الغبار والماء؟
تحمل الوحدة درجة حماية دخول IP65 وهي محكمة الإغلاق بالكامل.
بأي فواصل زمنية يمكن ضبط القياس والإرسال؟
فترة القياس تتراوح من 60 ثانية إلى معدل الإرسال بحد أقصى 48 ساعة، وفترة الإرسال تتراوح من 1 دقيقة إلى 7 أيام.
كيف يتم التوصيل الكهربائي بأجهزة القياس؟
عبر موصل زاوي أو موصل M12 x 1 رباعي الأسلاك، مع أطوال كابلات متاحة تبلغ 0.19 m و0.5 m و2.85 m.
ما الذي يميز NETRIS 3 عن غيرها من وحدات الراديو؟
إمكانية استبدال وحدة الراديو داخل مناطق ATEX، بالإضافة إلى مدى إرسال يصل إلى 10 كم مع عمر بطارية يصل إلى 10 سنوات، وتشفير كامل للبيانات من طرف إلى طرف.
اجمع NETRIS3 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- شهادة EXATEX + IECEx
- المعيار اللاسلكيLoRa
- إشارة الدخلLow Power UART
- المنطقة—
- التردد—
- إمداد الطاقةBattery operation
- التوصيل إلى المنصةCustomer's own IIoT connection (for communication protocol, see WIKA website)
- التوصيل الكهربائي—
- واجهة الموقعwithout
- طول الكابل—
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | NETRIS 3 |
| السلسلة | NETRIS |
| النوع الفرعي | Radio unit for IIoT |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الشهادات | RoHSCEATEXIECExCSACUS |
| حماية الانفجار | Ex ia [ia Ga] IIC T4 GaEx i Zone 0 gas II 1(1)G Ex ia [ia Ga] IIC T4 GaZone 20 dust II 1(1)D Ex ia [ia Da] IIIB T200135 °C DaEx i Zone 0 gas Ex ia [ia Ga] IIC T4 GaEx i Gas Ex ia [ia Ga] IIC T4 Ga Cl. I, Zn 0, AEx ia [ia Ga] IIC T4 Ga Cl. I, Div. 1, Gp A, B, C, D; T4Ex ia [ia] Dust Ex ia [ia Da] IIIB T200 135°C Da Zn 20, AEx ia [ia Da] IIIB T200 135°C Da Cl. II, Div. 1, Gp F, G, T135°C Ex ia [ia]Ex ia [ia Da] IIIB T 135 °C DaCl. I, Div. 1, AEx ia [ia Ga] IIC T4 GaCl. II, Div. 1, Ex ia [ia Da] IIIB T 135 °C DaII 1(1)G Ex ia [ia Ga] IIC T4 GaII 1(1)D Ex ia [ia Da] IIIB T200°C DaEx ia [ia Da] IIIB T200°C DaCl.I,Div.1,Gp A,B,C,D;T4Cl.II,Div.1,Gp F,G,T135°C |
| لغات ورقة البيانات | EN, DE |
| Model | Description | |
|---|---|---|
| PGU2x.100 | Bourdon tube pressure gauge → See data sheet PV 42.03 | |
| TGU | Gas-actuated thermometer → See data sheetTV 17.13 | |
| TRU | Miniature resistance thermometer → See data sheetTE 63.03 | |
| FLRU-SFI | Reed level transmitter → See data sheet LM 20.13 | |
| PEU-2x | Pressure sensor → See data sheet PE 87.24 |
| Case | GrilamidTR 90 UV |
|---|---|
| Mounting | Mounting kit for NETRIS ® 3, all mounting variants → Included in the scope of delivery |
| LoRa ® | |
|---|---|
| LoRaWAN ® specification | Version 1.0.3 |
| Functions | ■ Registration ■ Configuration of measuring and transmission rate ■ Transmitting measured values ■ Alarm management |
| Range in free field ¹⁾ | Typically 10 km [6,21 mi] |
| Antenna | Internal |
| Measurement interval | 60 seconds to transmission rate, max. 48 hours |
| Transmission interval | 1 minute to 7 days (maximum transmission rate limited by ETSI EN300 220) |
| Max. output power | 14 dBm |
| Security | Full end-to-end encryption → For details on security, see website: https://lora-alliance.org |
| Connection type | Cable length |
|---|---|
| Angular connector | ■ 0.19 m[0.623 ft] ■ 2.85 m[9.35 ft] |
| Circular connector M12 x 1 (4-pin) | ■ 0.5 m[1.64 ft] ■ 2.85 m[9.35 ft] |
عرض الكل (7)
| Ambient temperature range | -40 ...+60 °C [-40 ...+140 °F] |
|---|---|
| Storage temperature range | -40 ...+70 °C [-40 ...+158 °F] |
| Humidity | 20 ... 90 %relative humidity |
| Condensation | Non-condensing |
| Vibration resistance per IEC 60068-2-6 | a = 1g (7 ... 18 Hz) 10 .... 14.53 Hz |
| A = 0.8 mm(18 ... 50 Hz) | |
| a = 5g (50 ... 200 Hz) ¹⁾ | |
| Shock resistance per IEC 60068-2-31 ¹⁾ | 25g, 6 ms |
| Free fall per IEC 60068-2-31 | |
| Individual packaging | 1.2 m[3.94 ft] |
| Multiple packaging | 0.5 m[1.6 ft] |
| Operating altitude per IEC 61010-1 | ≤ 2,000 m[6,562 ft] |
| Ingress protection per IEC/EN 60529 | IP65 |
| Pollution degree per EN 61010-1 | 4 |
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity RED - Radio Equipment Directive | European Union | ||
| RoHS directive EU declaration of conformity | European Union | ||
| IECEx (option) Hazardous areas - Ex i Zone 0 gas Ex ia [ia Ga] IIC T4 Ga Zone 20 dust Ex ia [ia Da] IIIBT 135 °C Da | International | ||
| CSA | USA and Canada | ||
| Hazardous areas - Ex i Gas Dust | Ex ia [ia Ga] IIC T4 Ga Cl. I, Zn 0, AEx ia [ia Ga] IIC T4 Ga Cl. I, Div. 1, Gp A, B, C, D;T4 Ex ia [ia] Ex ia [ia Da] IIIBT 200 135°C Da Zn 20, AEx ia [ia Da] IIIBT 200 135°C Da Cl. II, Div. 1, Gp F, G, T135°C Ex ia [ia] |
| Ex marking | |||
|---|---|---|---|
| Short-term input parameters | |||
| Duration | ≤ 1 s | ||
| Max. voltage U i | ≤ 8V | ||
| Max. current I i | ≤ 500mA | ||
| Output parameters | |||
| Max. voltage U 0 | ≤ 5.88V | ||
| Max. current I 0 | ≤ 200mA | ||
| Max. power P 0 | ≤ 295mW | ||
| Gases of group IIB | Max. external inductance L 0 | 5mH | 0.002mH |
| Max. external capacitance C 0 | 10 µF | 1,000 µF | |
| Gases of group IIC | Max. external inductance L 0 | 1.6mH | 0.001mH |
| Max. external capacitance C 0 | 1.3 µF | 43 µF | |
| Temperature ranges | |||
| Temperature class | T4 |
