وحدة راديو مع LoRaWAN ® ، إشارة دخل 4 ... 20 mA
الوصف
حيثما كانت هناك حاجة إلى المراقبة عن بُعد لبيانات أجهزة القياس عبر الويب وبشكل مركزي، فإن وحدة WIKA اللاسلكية القادرة على IIoT، طراز NETRIS ® 2، تجد تطبيقها.
تستقبل وحدة الراديو Ex البيانات عبر إشاريْن تماثلييْن 4 ... 20 mA ذوي سلامة جوهرية (intrinsically safe). يقوم الجهاز المُحكم بالكامل (fully encapsulated) بدرجة حماية دخول IP55 بإرسال البيانات المستلمة باستمرار إلى السحابة عبر حزم بيانات قابلة للتكوين باستخدام LoRaWAN ® (شبكة النطاق الواسع طويلة المدى).
يستند الإرسال اللاسلكي المُشغّل بالبطارية عبر LoRaWAN ® إلى تقنية LPWAN لتمكين مدى إرسال مرتفع وعمر بطارية طويل.
للموافقات الإضافية، يُرجى الاطلاع على الصفحة 5

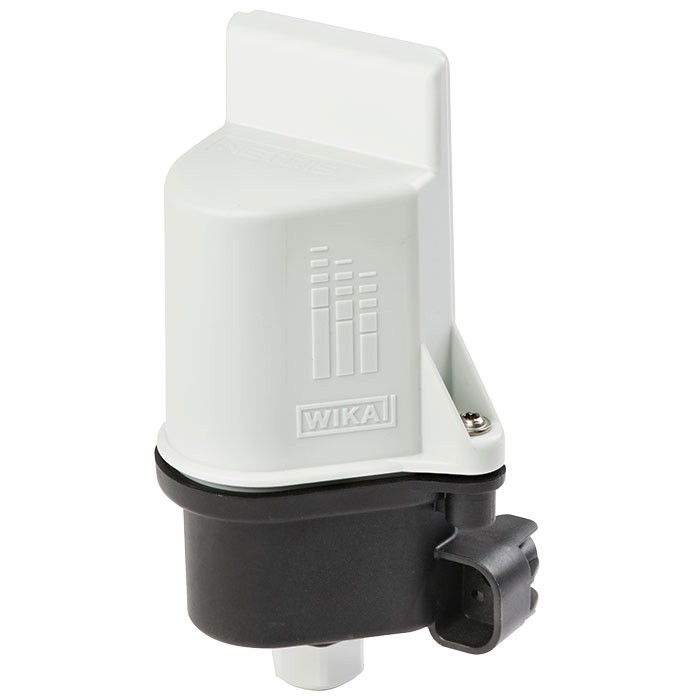

وحدة راديو WIKA، طراز NETRIS ® 2
يتم توصيل وحدة الراديو بجهاز قياس مناسب عبر كابل.
يُمكّن إعداد الويب البسيط عبر السحابة وشبكة LoRaWAN ® من تحقيق التشفير الكامل من النهاية إلى النهاية مع اتصال ثنائي الاتجاه لطلبات IIoT الآمنة.
تُعد وحدة راديو WIKA NETRIS ® 2 جزءًا من حل WIKA IIoT. وبهذا، تقدم WIKA حلاً شاملاً لاستراتيجية التحول الرقمي الخاصة بك.
المزايا
- متوافق مع IIoT عبر إرسال LoRaWAN®
- إرسال لاسلكي LoRaWAN® يعمل بالبطارية على أساس تقنية LPWAN
- مدى إرسال عالٍ للقياسات (حتى 10 كم [6 mi]) مع عمر بطارية طويل (حتى 10 سنوات)
- إشارتا مدخل تناظريتان جوهرية الأمان بـ 4 ... 20 mA
- إمكانية تحديد فروق الضغط
الأسئلة والأجوبة
ما هي إشارات الدخل التي تدعمها الوحدة؟
تدعم الوحدة إشاريْن تماثلييْن intrinsically safe بقيمة 4 ... 20 mA، ويمكن بها تحديد الضغوط التفاضلية.
ما مدى الإرسال اللاسلكي وعمر البطارية؟
يصل مدى الإرسال إلى 10 km في الحقل الحر عبر LoRaWAN ®، ويصل عمر البطارية إلى 10 سنوات.
هل يمكن استخدام الوحدة في المناطق الخطرة؟
نعم، فالوحدة معتمدة ATEX وIECEx بتصنيف Ex ia [ia Ga] IIC T3 Ga (II 1(1)G).
ما هي درجة الحرارة المحيطة المسموح بها؟
تعمل الوحدة ضمن نطاق -30 … +60 °C.
ما هي درجة الحماية من دخول الأجسام والماء؟
درجة الحماية IP55/IP57، والعلبة مُحكمة بالكامل (fully encapsulated) ومصنوعة من البلاستيك.
ما هو بروتوكول الإرسال المستخدم؟
LoRaWAN ® (الإصدار 1.0.3) استنادًا إلى تقنية LPWAN، بأقصى قدرة إرسال +14 dBm وفترة قياس قابلة للتكوين من 1 دقيقة إلى 7 أيام.
ما الذي يميز NETRIS ® 2 عن غيرها من حلول المراقبة؟
إنها تعمل بالبطارية دون كابلات، وتستقبل إشاريْن 4 ... 20 mA intrinsically safe، وتتيح تشفيرًا كاملًا من النهاية إلى النهاية مع اتصال ثنائي الاتجاه عبر السحابة، وهي جزء من حل WIKA IIoT المتكامل.
كيف يتم توصيل جهاز القياس بالوحدة؟
يتم توصيل وحدة الراديو بجهاز قياس مناسب عبر كابل، مع اتصال كهربائي بنوع board connector يدعم مقاطع أسلاك من 0.05 إلى 1.5 mm²، وتضم الوحدة حماية من القطبية المعكوسة ومن القصر الكهربائي.
| الطراز | NETRIS 2 |
| السلسلة | NETRIS |
| النوع الفرعي | Radio unit / IIoT device |
| إشارة الخرج | 4 ... 20 mA, 2-wire |
| حرارة المحيط | −30…+60 °C |
| تصنيف IP | IP55/IP57 |
| الشهادات | IECExREDRoHSATEXCE |
| حماية الانفجار | Ex ia [ia Ga] IIC T3 GaII 1(1)G Ex ia [ia Ga] IIC T3 Ga |
| لغات ورقة البيانات | EN |
| Security | Full end-to-end encryption → For details on security, see website: https://lora-alliance.org |
|---|
| Battery pack | WIKA Lithium thionyl chloride / Hybrid layer capacitor (HLC) battery, 3.6 V, potted Model Eve BN2D150 |
|---|---|
| Battery voltage | DC 3.6V |
| Battery life | Max. 10 years → At reference conditions a measurement and a transmission every hour (24 x a day) takes place at spreading factor 10. |
| Connection type | Board connector |
|---|---|
| Wire cross-section | 0.05mm 2 ...1.5mm 2 |
| Pin assignment | → See table 'Pin assignment' |
| Short-circuit resistance | Yes |
| Reverse polarity protection | Yes |
| Sealing inserts ∅ | ■ 4.5 ... 5 mm[1.77 ... 0.20 in] ■ 6 mm[0.24 in] ■ 7.2 mm[0.28 in] ■ 8.6 mm[0.34 in] ■ 10 mm[0.39 in] ■ 4.5 ... 5 mm[1.77 ... 0.20 in] (dual) |
| Ambient temperature range | -30 °C [-22 °F] ≤ Ta ≤ +60 °C [+140 °F] |
|---|---|
| Storage temperature range | -40 ...+70 °C [-40 ...+158 °F] |
| Humidity | 20 ... 90 %relative humidity |
| Condensation | Non-condensing |
| Vibration resistance per IEC 60068-2-6 | a = 1g (7 ... 18 Hz) 10 .... 14.53 Hz |
| A = 0.8 mm(18 ... 50 Hz) | |
| a = 5g (50 ... 200 Hz) ¹⁾ | |
| Shock resistance per IEC 60068-2-31 ¹⁾ | 25g, 6 ms |
| Free fall per IEC 60068-2-31 | |
| Individual packaging | 1.2 m[3.94 ft] |
| Multiple packaging | 0.5 m[1.6 ft] |
| Ingress protection per IEC/EN 60529 | IP55/57 |
عرض الكل (7)
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity | European Union | ||
| EU declaration of conformity | European Union | ||
| - Ex i Zone 0 gas IECEx Hazardous areas - Ex i Zone 0 gas | II 1(1)G Ex ia [ia Ga] IIC T3 Ga Ex ia [ia Ga] IIC T3 Ga | International |
| Ex marking | |||||
|---|---|---|---|---|---|
| Parameters | |||||
| Max. voltage U o | ≤ 26V | ||||
| Max. current I o | ≤ 90mA | ||||
| Max. power P o | ≤ 550mW | ||||
| Internal capacitance C i | 3.6 nF | ||||
| Internal inductance L i | 0.3mH | ||||
| Output parameters 1) | |||||
| Gases of group IIB | Max. external inductance L 0 | 25.7mH | 19.7mH | 9.7mH | 4.7mH |
| Max. external capacitance C 0 | 446 nF | 486 nF | 566 nF | 686 nF | |
| Gases of group IIC | Max. external inductance L 0 | 2.2mH | 1.7mH | 0.7mH | 0.2mH |
| Max. external capacitance C 0 | 37 nF | 43 nF | 60 nF | 78 nF | |
| Temperature ranges | |||||
| Temperature class | T3 |
| Description | Order number | |
|---|---|---|
| Battery pack | WIKA Lithium thionyl chloride / Hybrid layer capacitor (HLC) battery, 3.6 V, potted Model Eve BN2D150 | 14635440 |
