حساس ضغط
الوصف
تم تطوير مستشعر الضغط طراز MG-1 لقياس الضغط للغازات الطبية ولتطبيقات الأكسجين. يتم استخدام مواد مناسبة فقط لتطبيقات الأكسجين.
من أجل ضمان مستوى النظافة المطلوب، يتم تجنب أي تلوث للمكونات أثناء الإنتاج. يتم تصنيع طراز MG-1 تحت ظروف خاضعة للرقابة، ثم يتم تمييزه للاستخدام في تطبيقات الأكسجين وتغليفه بعناية خاصة.
وفقًا للتوجيهات الدولية، تتوفر مستويات مختلفة من النظافة وتغليف مختلف وعلامات مختلفة للأجهزة.
يوفر مستشعر الضغط MG-1 حلاً مُحسّنًا لتطبيقك.

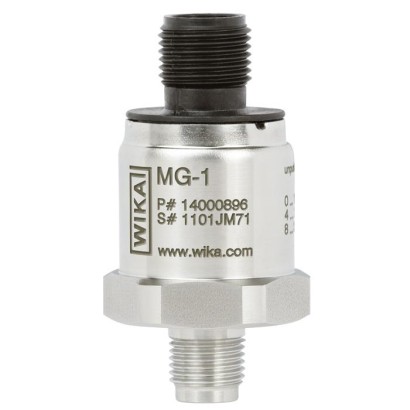

نموذج مستشعر الضغط MG-1
المزايا
- نطاقات قياس من 0 ... 6 إلى 0 ... 16 bar [0 ... 100 إلى 0 ... 200 psi] ومن 0 ... 200 إلى 0 ... 400 bar [0 ... 3,000 إلى 0 ... 5,000 psi]
- إشارات الخرج 4 ... 20 mA، DC 0 ... 10 V، DC 0 ... 5 V، DC 1 ... 5 V، DC 0.5 ... 4.5 V نسبي
- نظيف من الأكسجين وفقاً للمعايير الدولية
- متاح بأربعة مستويات من النظافة
- ثلاثة خيارات تغليف
الأسئلة والأجوبة
ما هي نطاقات القياس المتوفرة لحساس MG-1؟
يتوفر الحساس بنطاقات من 0 ... 6 إلى 0 ... 16 bar [0 ... 100 إلى 0 ... 200 psi] ومن 0 ... 200 إلى 0 ... 400 bar [0 ... 3,000 إلى 0 ... 5,000 psi].
ما دقة القياس في طراز MG-1؟
الدقة ≤ ±2 % of span وفقًا للمعيار IEC 61298-2.
ما إشارات الخرج المدعومة؟
يدعم الحساس إشارات 4 ... 20 mA، DC 0 ... 10 V، DC 0 ... 5 V، DC 1 ... 5 V، وDC 0.5 ... 4.5 V ratiometric.
ما وصلات العملية المتاحة؟
تشمل الوصلات: 7/16-20 UNF-2A، G ⅛ B، G ¼ B، G ¼ A، ⅛ NPT، ¼ NPT، R ¼، ¼ PT، وO-ring BOSS.
هل يناسب الحساب تطبيقات الأكسجين؟
نعم، فالحساس نظيف للأكسجين وفقًا للمعايير الدولية، ومتوفر بأربعة مستويات من النظافة وثلاثة خيارات للتغليف، مع استخدام مواد مناسبة فقط لتطبيقات الأكسجين مثل stainless steel 316L و13-8 PH وFKM.
ما مدى درجات الحرارة المسموح به؟
تعمل درجة حرارة الوسط المحيط والوسط المقيس ضمن النطاق -20 … +70 °C.
ما درجة الحماية من ingress؟
الحساس بدرجة حماية IP67.
ما الشهادات التي يحملها طراز MG-1؟
يحمل الحساس شهادات CE وEAC وRoHS وCRN.
اجمع MG-1 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- وحدةbar
- نوع الضغطgauge
- نطاق القياس0 ... 6 bar gauge
- وصلة العمليةG 1/8 B EN 837
- التغليفwithout
- درجة حرارة التشغيل-20...+70 °C
- إشارة الخرج4 ... 20 mA, 2-wire
- إمداد الطاقة8...30 V DC
- التوصيل الكهربائيcircular connector M12x1, 4-pin
- طول الكابلwithout
- مستوى النظافةfree of oil and grease for breathing gases
- نوع التغليف—
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | MG-1 |
| السلسلة | MG |
| النوع الفرعي | Pressure sensor |
| نطاق الضغط | 0…6 bar · 0…10 bar · 0…16 bar · 0…200 bar · 0…300 bar · 0…400 bar · 0…100 psi · 0…150 psi · 0…200 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi |
| فئة الدقة | ≤ ±2 % of span |
| معيار الدقة | IEC 61298-2 |
| وصلة العملية | 7/16-20 UNF-2AG ⅛ BG ¼ BG ¼ A⅛ NPT¼ NPTR ¼¼ PTO-ring BOSSG1/8BG1/4BG1/4A1/8NPT1/4NPTR1/41/4PT7/16-20UNF-2A, O-ring BOSS |
| درجة حرارة العملية | −20…+70 °C |
| إشارة الخرج | 4 ... 20 mA · DC 0 ... 10 V · DC 0 ... 5 V · DC 1 ... 5 V · DC 0.5 ... 4.5 V ratiometric |
| التغذية | DC 8 ... 30 V |
| وصلة كهربائية | Circular connector M12 x 1 |
| مادة العلبة | stainless steel 316L |
| مادة الأجزاء الملامسة | stainless steel 316L, 13-8 PH, FKM |
| مادة الإحكام | FKM |
| حرارة المحيط | −20…+70 °C |
| تصنيف IP | IP67 |
| الشهادات | CEEACRoHSCRN |
| لغات ورقة البيانات | EN |
| bar | Measuring range | 0 ... 6 | 0 ... 10 | 0 ... 16 | 0 ... 200 | 0 ... 300 | 0 ... 400 |
|---|---|---|---|---|---|---|---|
| Overload safety | 20 | 20 | 32 | 500 | 800 | 800 | |
| Burst pressure | 25 | 25 | 160 | 1,200 | 1,700 | 1,700 | |
| psi | Measuring range | 0 ... 100 | 0 ... 150 | 0 ... 200 | 0 ... 3,000 | 0 ... 4,000 | 0 ... 5,000 |
| Overload safety | 290 | 290 | 460 | 7,200 | 11,000 | 11,000 | |
| Burst pressure | 1,450 | 1,450 | 2,300 | 17,000 | 24,000 | 24,000 |
| Signal type | Signal |
|---|---|
| Current (2-wire) | 4 ...20mA |
| Voltage (3-wire) | DC 0 ...10V DC 0 ...5V |
| Ratiometric (3-wire) | DC 0.5 ...4.5V |
| Signal | Load in Ω |
|---|---|
| 4 ... 20 mA | ≤ (power supply - 8 V) / 0.02 A |
| DC 0 ... 10 V DC 0 ... 5 V DC 1 ... 5 V DC 0.5 ... 4.5 V ratiometric | > max. signal /1mA |
| Output signal | Power supply |
|---|---|
| 4 ... 20 mA | DC 8 ...30V |
| DC 0 ... 10 V | DC 14 ...30V |
| DC 0 ... 5 V | DC 8 ...30V |
| DC 1 ... 5 V | DC 8 ...30V |
| DC 0.5 ... 4.5 V ratiometric | DC 5 ± 0.5V |
عرض الكل (12)
| Rated temperature range | -20 ...+70 °C | -4 ...+158 °F |
|---|---|---|
| Ambient | -20 ...+70 °C | -4 ...+158 °F |
| Medium | -20 ...+70 °C | -4 ...+158 °F |
| Storage | -25 ...+80 °C | -13 ...+176 °F |
| Standard | Thread size |
|---|---|
| EN 837 | G⅛B G¼B |
| DIN 3852-E | G¼A 1) |
| ANSI/ASME B1.20.1 | ⅛NPT ¼NPT |
| ISO 7 | R¼ |
| KS | ¼PT |
| SAE | 7/16-20 UNF-2A, O-ring BOSS 1) |
| 2-wire | 3-wire | ||
|---|---|---|---|
| UB | 1 | 1 | |
| 0V | 3 | 3 | |
| S+ | - | 4 |
| 2-wire | 3-wire | ||
|---|---|---|---|
| UB | brown | brown | |
| 0V | green | green | |
| S+ | - | white |
| Level of cleanliness | Measuring range < 30 bar/435 psi | Measuring range > 30 bar/435 psi |
|---|---|---|
| Breathing gas | Oil and grease free | Oil and grease free |
| ■ Residual hydrocarbons | < 1,000 mg/m² | < 1,000 mg/m² |
| Medical standard | per ISO 15001 | per ISO 15001 |
| ■ Residual hydrocarbons | < 550 mg/m² | < 220 mg/m² |
| ■ Particle size | not applicable | on request |
| Industrial standard | Oil and grease free for oxygen per ASTM G93 level D/E | Oil and grease free for oxygen per ASTM G93 level D/E |
| ■ Residual hydrocarbons | < 550 mg/m² | < 220 mg/m² |
| High industrial standard | Oil and grease free for oxygen per ASTM G93 level C | Oil and grease free for oxygen per ASTM G93 level C |
| ■ Residual hydrocarbons | < 66 mg/m² | < 66 mg/m² |
| Level of cleanliness | Type of packaging |
|---|---|
| Breathing gas | Protection cap on the process connection |
| Medical standard | ■ Standard: Protection cap on the process connection, instrument sealed in a plastic bag ■ Option: Protection cap on the process connection, instrument sealed in two plastic bags |
| Industrial standard | |
| High industrial standard |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective, EN 61326 emission (group 1, class B) and immunity (industrial application) ■ Pressure equipment directive ■ RoHS directive | European Union | |
| EAC EMCdirective | Eurasian Economic Community | |
| KazInMetr Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| Uzstandard Metrology, measurement technology | Uzbekistan | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| G | L1 |
|---|---|
| ⅛NPT | 10 |
| ¼NPT | 13 |
| R¼ | 13 |
| PT¼ | 13 |
