موصل سريع مغناطيسي
الوصف
باستخدام موصل التوصيل السريع المغناطيسي magWIK الحاصل على براءة اختراع، يمكن توصيل جميع مرسلات درجات الحرارة من WIKA بأمان وبشكل محكم في أقصر وقت ممكن دون الحاجة إلى فك أطراف التوصيل وإعادة تركيبها.
بفضل “الاقتران المغناطيسي”، يتم توصيل الساقين الخاصتين بموصل magWIK. وبذلك يمكن توصيل طرفي الإشارة الموجب (+) والسالب (−) للمرسلات بسهولة وسرعة وبشكل متزامن. ومن خلال إمكانية فصل الساقين، تصبح الاستخدامات المحتملة أكثر مرونة.

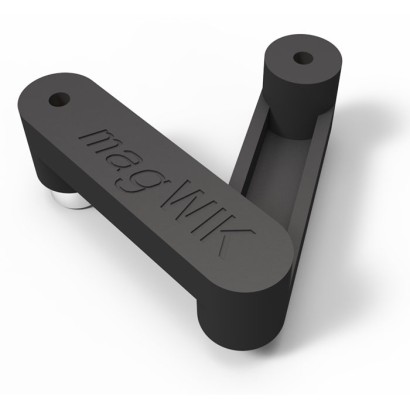

موصل التوصيل السريع المغناطيسي magWIK
يتكوّن magWIK من عازل غير قابل للكسر ومصمم لتوصيل جهات توصيل قابس بقطر 2 مم أو، باستخدام محول، لتوصيل جهات توصيل قابس قياسية بقطر 4 مم. ويمكن استخدامه بشكل أساسي مع جميع البراغي المغناطيسية والحوامل/المدادات (grommets).
المزايا
- بديل عن مشابك التمساح وأطراف HART ®
- أسهل وأسرع توصيل كهربائي
- توصيل كهربائي آمن ومضمون
- لم تعد هناك حاجة إلى البراغي
- توفير هائل للوقت
الأسئلة والأجوبة
ما هو الغرض من موصل magWIK؟
هو موصل سريع مغناطيسي للاتصال والتكوين المسرّع لجميع مرسلات درجات الحرارة من WIKA، ويحل محل مشابك التمساح وأطراف HART.
كيف يعمل الاتصال المغناطيسي؟
بفضل "الاقتران المغناطيسي" يتم توصيل ساقَي الموصل معًا، مما يتيح توصيل طرفي الإشارة الموجب (+) والسالب (−) بسهولة وبشكل متزامن، ويمكن فصل الساقين لمرونة أكبر في الاستخدام.
ما هي جهات التوصيل المتوافقة؟
يتكوّن magWIK من عازل غير قابل للكسر مصمم لتوصيل جهات توصيل قابس بقطر 2 مم، أو باستخدام محوّل لتوصيل جهات توصيل قابس قياسية بقطر 4 مم.
هل ما زالت البراغي مطلوبة للتوصيل؟
لا، لم تعد البراغي مطلوبة؛ يوفر magWIK أبسط وأسرع اتصال كهربائي آمن ومحكم.
ما هي درجة الحماية من ingress؟
درجة الحماية IP65.
ما هو جهد التغذية الأقصى؟
جهد تغذية DC 60 V.
ما الذي يميز magWIK عن مشابك التمساح التقليدية؟
إنه موصل حاصل على براءة اختراع يتيح اتصالًا كهربائيًا آمنًا ومحكمًا دون براغٍ، مع توفير هائل في الوقت خلال عمليات التكوين والمعايرة.
| الطراز | magWIK |
| النوع الفرعي | Accessories |
| نطاق درجة الحرارة | −20…+80 °C · −40…+80 °C |
| وصلة العملية | 2 mm plug connection4 mm plug connection (with adapter) |
| التغذية | DC 60 V |
| وصلة كهربائية | Plug connection |
| حرارة المحيط | ≤ +80 °C |
| تصنيف IP | IP65 |
| الوزن | 0.009 kg |
| الشهادات | RoHS |
| لغات ورقة البيانات | EN, DE |
| Specifications | Model magWIK |
|---|---|
| Max. rated voltage | DC 60V |
| Max. current | 2 A (nominal 1 A) |
| Socket diameter | 2 mm, plug connection Option:4mm |
| Length per leg | 30x25mm |
| Colour | Black |
| RoHS compliant | Yes |
| Weight | 9 g |
| Version | Magnetic |
| Max. temperature | 80 °C |
| Initial/final force N (8 N total) | 4 N per leg |
| Contact resistance (tested at 21 °C, flat surface) | max.0.1Ω |
| Mating cycles (2 mm, plug connection) | 10,000 |
