مرسل مستوى مغناطيسي انسيابي
الوصف

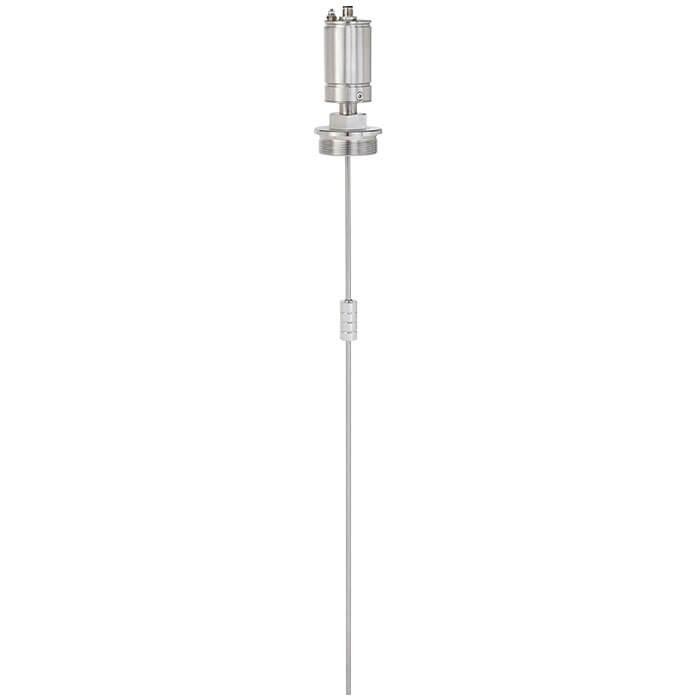

مرسل مستوى مغناطيسي-انسيابي (magnetostrictive) طراز FLM-CM يُستخدم للكشف المستمر عن مستوى السوائل بدقة عالية في التطبيقات الصناعية، وهو يعتمد على تحديد موضع عوامة مغناطيسية وفقًا لمبدأ القياس المغناطيسي-الانسيابي.
يُصدر مرسل FLM-CM إشارة خرج 4 … 20 mA، ويتم ضبطها عبر محول USB وموصل الاقتران الكهربائي. تتوفر أطوال مسبار من 100 mm إلى 1 m، كما يمكن توفير نطاقات مختلفة لدرجة الحرارة والضغط.
المزايا
- تصميم مدمج وموفر للمساحة للتطبيقات الصناعية
- إشارة الخرج 4 ... 20 mA (NAMUR NE43)
- حدود التشغيل درجة حرارة التشغيل T = -40 ... +125 °C ضغط التشغيل P = تفريغ إلى 40 bar الكثافة الحدية ρ ≥ 680 kg/m 3
- درجة حرارة التشغيل T = -40 ... +125 °C
- ضغط التشغيل P = من الفراغ إلى 40 bar
- الكثافة الحدية ρ ≥ 680 kg/m 3
الأسئلة والأجوبة
ما هو نطاق قياس المستوى لطراز FLM-CM؟
تتراوح أطوال المسبار المتاحة من 0.1 m إلى 1.0 m.
ما هي دقة القياس؟
دقة القياس ±2.5 mm.
ما هي إشارة الخرج وجهد التغذية؟
إشارة الخرج 4 ... 20 mA وفق NAMUR NE43، وجهد التغذية DC 8 ... 30 V مع توصيل كهربائي عبر موصل دائري M12.
ما هي خيارات الوصلة العملية؟
تتوفر وصلات G 1/2" ... G 2" وNPT 1/2" ... NPT 2"، مع إمكانية توفير وصلات أخرى عند الطلب.
ما هي المواد الملامسة للوسط؟
الأجزاء الملامسة للوسط مصنوعة من فولاذ مقاوم للصدأ 1.4571 (316Ti) أو 1.4305 (303).
ما هي حدود درجة الحرارة والضغط للتشغيل؟
درجة حرارة التشغيل T = -40 ... +125 °C، وضغط التشغيل P = تفريغ (Vacuum) إلى 40 bar، والكثافة الحدية ρ ≥ 680 kg/m³.
ما هي شهادات المطابقة المتوفرة؟
الطراز يحمل شهادات CE وRoHS والتوافق الكهرومغناطيسي EMC EN 61326 (group 1, class B). لا تتوفر في البيانات المتاحة شهادات حماية من الانفجار لهذا الطراز.
ما الذي يميز FLM-CM عن غيره في عائلة FLM؟
يعتمد FLM-CM على تقنية القياس المغناطيسي-الانسيابي مع تصميم مدمج موفّر للمساحة وإشارة خرج 4 ... 20 mA (NAMUR NE43)، وهو مخصص للكشف المستمر عالي الدقة لمستوى السوائل.
| الطراز | FLM-CM |
| السلسلة | FLM |
| النوع الفرعي | magnetostrictive |
| نطاق المستوى | 0.1…1 m |
| وصلة العملية | G1/2"G2"G 1/2" ... G 2"NPT 1/2" ... NPT 2"NPT 1/2"NPT 2"Other on request |
| درجة حرارة العملية | −40…+125 °C |
| أقصى ضغط للعملية | 40 bar |
| تقنية القياس | magnetostrictive |
| إشارة الخرج | 4 ... 20 mA (NAMUR NE43) |
| التغذية | DC 8 ... 30 V |
| وصلة كهربائية | Circular connector M12 |
| مادة الأجزاء الملامسة | Stainless steel 1.4571 (316Ti), Stainless steel 1.4305 (303) |
| حرارة المحيط | −40…+85 °C |
| تصنيف IP | IP68 |
| الشهادات | RoHSEMC EN 61326EMC directive EN 61326RoHS directiveCEEMC directive EN 61326 (group 1, class B) |
| لغات ورقة البيانات | EN, DE |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) ■ RoHS directive | European Union |
| Guide tube | Ø6mm(max.1,000 mm) |
|---|---|
| Process connection | Mounting thread downwards ■ G1/2" ...G2" ■ NPT 1/2" ...NPT 2" Other process connections on request |
| Materials | |
| Wetted parts | Stainless steel 1.4571 (316Ti) |
| Connection head | Stainless steel 1.4305 (303) |
| Insertion length | 100 ...1,000mm |
| Measurement accuracy | ±2.5mm |
| Resolution | 0.1mm |
| Electrical connection | Circular connector M12 |
| Supply voltage | DC 8 ...30V |
| Output signal | 4 ... 20 mA(NAMUR NE43) |
| Operating pressure | Depending on the float, max. 40 bar |
| Operating temperature | -40 ...+125 °C |
| Ambient temperature | -40 ...+85 °C |
| Ingress protection per EN 60529 | IP68 |
| Configuration | Via USB adapter with corresponding software and standard computer Order number: 14361280 |
| Material | Version | Description | Suits guide tube Ø inmm | Minimum dimension U inmm | Max. operating pressure in bar | Limit density 85 %in kg/m 3 |
|---|---|---|---|---|---|---|
| Stainless steel 1.4571 (316Ti) | V18/42A | CylinderØ18mm | 6 | 48 | 6 | 800 |
| V27A | CylinderØ27mm | 6 | 22 | 16 | 700 | |
| V29A | SphereØ29mm | 6 | 20 | 25 | 920 | |
| Titanium 3.7035 (grade 2) | T29A | SphereØ29mm | 6 | 21 | 30 | 700 |
| Buna (NBR) | B20A | CylinderØ20mm | 6 | 26 | 3 | 940 |
| B25A | CylinderØ25mm | 6 | 20 | 3 | 790 | |
| B30A | CylinderØ30mm | 6 | 51 | 3 | 680 |
