ترمومتر تمدد
الوصف

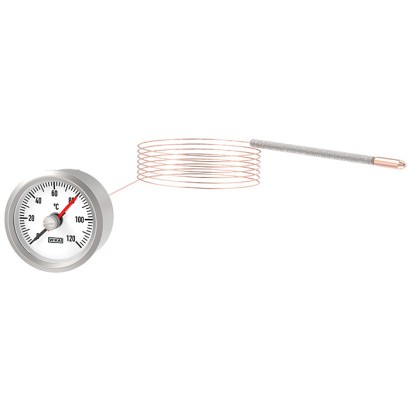

مقياس الحرارة طراز IFC هو مقياس حرارة تمددي للاستخدام الشامل في مجالات بناء الآلات، وصناعة التبريد، وصناعة الأغذية والمشروبات، وكذلك في تقنيات التدفئة وتكييف الهواء والتهوية.
يتم قياس درجة الحرارة من خلال تمدد سائل قياسي داخل الشعيرة (الأنبوب الشعري). تُستخدم موازين الحرارة من هذا النوع لقياس درجة الحرارة في المواقع التي يصعب الوصول إليها ولتجاوز/ربط المسافات الطويلة. يُعد طراز IFC جهاز قياس غير مكلف وموثوقًا للغاية بفضل بنائه البسيط جدًا واستخدامه
هيكل بلاستيكي.
يجمع مقياس الحرارة التمددي IFC بين الموثوقية والقدرة على تحمل التكاليف في تصميم مدمج يجمع بين العملية والمتانة. ويتميز بآلية سائل قياسي
الشكل العلوي: IFC مقاس 50 مع مؤشر سحب
الشكل الأوسط: IFC مقاس 50 مع حوامل
الشكل السفلي: هيكل بلاستيكي لـ IFC مقاس 40
غير كهربائية داخل شعيرة، مما يجعله مناسبًا للمواقع الخطرة أو البعيدة التي قد لا تكون فيها الأجهزة الإلكترونية قابلة للتطبيق. يتيح تصميم الشعيرة قراءات دقيقة لدرجة الحرارة عبر مسافات ممتدة، مما يجعل طراز IFC مناسبًا للاستخدام في المناطق التي يصعب الوصول إليها.
يتوفر بمجموعات مختلفة من سلالم درجات الحرارة لتناسب تطبيقات متنوعة عبر عدة صناعات، بدءًا من التبريد وHVAC وحتى معالجة الأغذية والتصنيع. يتيح البناء البسيط والفعّال لمقياس الحرارة التمددي IFC تركيبًا سريعًا، مع خيارات تركيب مرنة للتركيب على لوحة أو على جدار أو التوصيل المباشر على خط، بما يسمح بدمجه بسلاسة في الأنظمة القائمة.
المزايا
- عرض درجة الحرارة مستقل عن نقطة القياس
- مع أنبوب شعري
- قابل للتطبيق الشامل
الأسئلة والأجوبة
ما هو مدى القياس لطراز IFC؟
يغطي طراز IFC مدى قياس من -100 … +400 °C، مع مجموعات مختلفة من سلالم درجات الحرارة لتناسب تطبيقات متنوعة.
ما هي دقة هذا الترمومتر؟
الدقة ±2 % من مدى القياس عند NS 40، وحسب المعيار EN 13190 للأحجام NS ≥ 60.
هل يمكن عرض درجة الحرارة بعيدًا عن نقطة القياس؟
نعم، فالطراز IFC مزود بشعيرة قياس تتيح قراءة دقيقة لدرجة الحرارة عبر مسافات ممتدة، مما يجعله مناسبًا للمواقع التي يصعب الوصول إليها.
ما هي مواد الحساس المتوفرة؟
يتوفر الحساس بقطر 6.0 mm من النحاس الأصفر، أو الفولاذ المقاوم للصدأ، أو سبيكة نحاسية، أو نحاس مغلف بالبلاستيك، أو نحاس مضفّر، أو نحاس مضفّر مزدوج.
ما هي وصلات العملية المتاحة؟
ذراع سادة بدون لولب (BF1 إلى BF4) أو وصلة M10x1.
ما هي درجات حرارة التشغيل المسموح بها؟
درجة حرارة البيئة المحيطة من -20 … +70 °C، ودرجة حرارة الوسط/العملية من -100 … +400 °C.
ما الذي يميز طراز IFC عن غيره من الترمومترات؟
آلية القياس فيه ميكانيكية وسائلة داخل الشعيرة وغير كهربائية تمامًا، مما يجعله مناسبًا للمواقع الخطرة أو البعيدة حيث قد لا تكون الأجهزة الإلكترونية قابلة للتطبيق، كما أنه موثوق ومنخفض التكلفة بفضل بنائه البسيط.
ما هي الشهادات والمعايير المدعومة؟
الطراز مطابق للمعيار EN 13190، ومعتمد CRN، ويمكن تزويده بشهادات فحص وفق EN 10204 2.2 وEN 10204 3.1. ---
| الطراز | IFC |
| النوع الفرعي | Expansion thermometer |
| نطاق درجة الحرارة | −100…+400 °C |
| فئة الدقة | ±2 % of the measuring range at NS 40; per EN 13190 for NS ≥ 60 |
| وصلة العملية | Plain stem (without thread) BF1 to BF4M10x1 |
| درجة حرارة العملية | −100…+400 °C |
| مادة المجس | Brass, Stainless steel, Copper alloy, Copper, plastic-covered, Copper-braided, Double copper-braided |
| حرارة المحيط | −20…+70 °C |
| الوزن | 0.317 kg |
| الشهادات | CRNEN 13190EN 10204 2.2EN 10204 3.1 |
| نوع المستشعر | liquid-filled capillary |
| قطر المجس | 6 mm |
| جراب الحرارة | لا |
| لغات ورقة البيانات | EN |
| NS | Weight | d 1 | d 2 | b |
|---|---|---|---|---|
| 80 | 211g | Ø84 [3.31] | Ø80 [3.15] | 8 [0.32] |
| 100 | 317g | Ø104 [4.09] | Ø100 [3.94] | 10 [0.39] |
| Logo | Description | Region |
|---|---|---|
| - | CRN Safety (e.g. electr. safety, overpressure, | Canada |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy, calibration certificate) |
|---|
| NS | Ø d 8 mm[in] | t mm[in] |
|---|---|---|
| IFC Ø 40 | 40.5 +0,2 [1.59] +0,007 | 0.8 ... 3.5 |
| IFC Ø 52 | 52.5 +0,2 [2.07] +0,007 | [0.03 ... 0.14] |
| IFC Ø 60 IFC 72 x 72 | 40.5 +0,2 [1.59] +0,007 | |
| IFC Ø 80 IFC 96 x 96 | 80.5 +0,1 [3.17] +0,003 | |
| IFC Ø 100 | 100.5 +0,1 [3.95] +0,003 |
