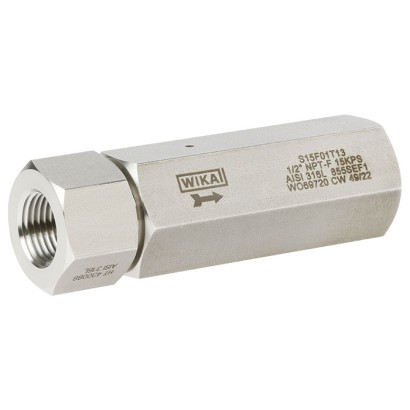

صمام فحص عالي الضغط
الوصف
تم تطوير صمامات عدم الرجوع عالية الضغط طراز HPCV لتطبيقات الضغط العالي من 15,000 إلى 60,000 psi [1,034 إلى 4,136 bar].
الأجزاء الملامسة للوسط مناسبة على وجه التحديد لتطبيقات الغاز الطبيعي والوسائط العدوانية، كما أنها مناسبة أيضًا للماء وزيت الهيدروليك. يتيح التصميم البسيط والمتين لصمامات عدم الرجوع طراز HPCV نطاقًا واسعًا من الاستخدامات. يضمن تصميم الصمام ومواد الإغلاق عالية الجودة متانة عالية وضمان إحكام ضد التسرب.
المزايا
- قابلية تكرار عالية وإحكام إغلاق مُحسَّن عبر مكبس ذاتي الاستقرار
- إحكام مزدوج: بحلقة O-ring ومخروط معدني ضمان الإحكام مختبَرًا للتسرب وفقًا لـ BS6755 / ISO 5208 بمعدل تسرب A
- مع حلقة مطاطية O-ring ومخروط معدني
- إحكام مختبر للتسرب وفقًا لـ BS6755 / ISO 5208 معدل تسرب A
- مقعد معدني: بدون مواد إحكام لينة، عمر تشغيلي طويل، مقاومة لدرجات الحرارة العالية
- بدون مواد إحكام مرنة
- عمر خدمة طويل
- مقاومة عالية لدرجات الحرارة
الأسئلة والأجوبة
ما هو الحد الأقصى لضغط تشغيل صمام HPCV؟
يتوفر الصمام بضغوط تشغيل تصل إلى 4,136 bar أو 60,000 psi حسب الطراز.
هل يمكن استخدام HPCV مع وسائط عدوانية أو الغاز الطبيعي؟
نعم، الأجزاء الملامسة للوسط مصنوعة من ستانلس ستيل 316L (1.4404) و AISI 302 (1.4310)، وهي مناسبة تحديدًا للغاز الطبيعي والوسائط العدوانية، وكذلك للماء وزيت الهيدروليك.
ما هي خيارات الإغلاق المتاحة؟
خياران: إحكام مزدوج بحلقة O-ring من NBR ومخروط معدني، أو مقعد معدني بالكامل بدون مواد إغلاق لينة.
ما مدى مقاومة الصمام لدرجات الحرارة؟
يتحمل درجة حرارة وسط من -46 °C إلى +315 °C؛ وخيار المقعد المعدني يتميز بمقاومة عالية لدرجات الحرارة لغياب المواد اللينة.
ما هي توصيلات العملية المتوفرة؟
تتوفر توصيلات NPT بأحجام ¼ و½ و3/8، وتوصيلات cone/thread (C&T) بأحجام ¼ و3/8 و9/16.
هل تم اختبار إحكام الصمام ضد التسرب؟
نعم، الخيار ذو الإحكام المزدوج مُختبَر وفق BS6755 / ISO 5208 بمعدل تسرب A، كما يشمل الصمام معايير MSS SP-61 و DIN EN 12266-1 و MSS SP-25.
ما الذي يميز خيار المقعد المعدني عن خيار الإحكام المزدوج؟
المقعد المعدني لا يحتوي على مواد إغلاق لينة، مما يمنحه عمر خدمة أطول ومقاومة أعلى لدرجات الحرارة، بينما يوفر خيار الإحكام المزدوج (O-ring + مخروط معدني) إحكامًا مُختبَرًا بمعدل تسرب A وفق ISO 5208.
لأي تطبيقات يُفضَّل اختيار HPCV؟
يُستخدم في تطبيقات الضغط العالي للوسائط السائلة مثل مقاعد الاختبار للمكونات الهيدروليكية، لوحات الضغط العالي، ولوحات التحكم في رأس البئر (WHCPs) ووحدات الطاقة الهيدروليكية (HPUs).
| الطراز | HPCV |
| النوع الفرعي | Check valve |
| نطاق الضغط | 1034…1034 bar · 1379…1379 bar · 4136…4136 bar · 15000…15000 psi · 20000…20000 psi · 60000…60000 psi |
| وصلة العملية | 3/8 NPT3/8" cone/thread (C&T)9/16" cone/thread (C&T)¼" cone/thread (C&T)¼ NPT½ NPT1/4 NPT1/2 NPT1/4" cone/thread (C&T) |
| درجة حرارة العملية | −46…+315 °C |
| مادة العلبة | Stainless steel 316L (1.4404) |
| مادة الأجزاء الملامسة | Stainless steel 316L (1.4404), AISI 302 (1.4310) |
| مادة الإحكام | Metal seat, O-ring NBR and metal cone, O-ring NBR, Metal cone |
| الوزن | 0.23 kg |
| الشهادات | BS6755ISO 5208MSS SP-61DIN EN 12266-1MSS SP-25 |
| لغات ورقة البيانات | EN |
| Model HPCV | |
|---|---|
| Design | ■ Redundant sealing with O-ring and metal cone ■ Metal seat |
| Standards used | |
| Design | Industry standard |
| Tests | ■ ISO 5208, pressure testing of metallic valves with leakage rate A (only with redundant sealing) ■ MSS SP-61, pressure testing of valves ■ DIN EN 12266-1, pressure tests, test procedures and acceptance criteria for industrial valves |
| Marking | MSS SP-25, markings on valves |
| Nominal pressure | ■ 15,000 psi [1,034 bar] ■ 20,000 psi [1,379 bar] ■ 60,000 psi [4,136 bar] |
| Connection type | ■ Thread per ANSI / ASME B1.20.1, code NPT ■ Cone/thread (C&T) 1) |
| Connection size | |
| 15,000 psi [1,034 bar] | ■ ¼NPT ■ 3/8 NPT ■ ½NPT |
| 20,000 psi [1,379 bar] | ■ ¼" cone/thread (C&T) ■ 3/8" cone/thread (C&T) ■ 9/16" cone/thread (C&T) |
| 60,000 psi [4,136 bar] | ■ ¼" cone/thread (C&T) ■ 3/8" cone/thread (C&T) ■ 9/16" cone/thread (C&T) |
| Pressure-temperature limits (for diagram, see page 4) | The limits for operating pressure and temperature depend on the nominal pressure and the valve seat. |
| Cracking pressure | 20 psi [1.38 bar]±30% |
| Features | ■ Improved sealing through self-centring piston ■ Flow direction marked on valve body ■ Hydrostatically tested ■ 100 %material traceability for wetted parts ■ Tight tolerances and the guided spring prevent the piston from jamming or seizing ■ Resistance against explosive decompression (AED sealing available on request) ■ Other specification for cracking pressure (option) |
| Valve body and fittings, piston | Stainless steel 316L (1.4404) |
|---|---|
| Other materials available on request | |
| Spring | AISI 302 (1.4310) |
| Other materials available on request | |
| Sealing | |
| Redundant sealing | O-ring NBR and metal cone, temperature range: -15 ...+120 °C [5 ... 248 °F] |
| Metal seat | Metal seat, temperature range: -46 ...+315 °C [-51 ...+599 °F] |
| Nominal pressure | Max. permissible operating pressure in bar at temperature in °C | Max. permissible operating pressure in psi at temperature in °F |
|---|---|---|
| 15,000 psi [1,034 bar] | 1,034 bar at 38 °C | 15,000 psi at 100 °F |
| 20,000 psi [1,379 bar] | 1,379 bar at 38 °C | 20,000 psi at 100 °F |
| 60,000 psi [4,136 bar] | 4,136 bar at 38 °C | 60,000 psi at 100 °F |
| Nominal pressure | Max. permissible operating pressure in bar at temperature in °C | Max. permissible operating pressure in psi at temperature in °F |
|---|---|---|
| 15,000 psi [1,034 bar] | 1,034 bar at 38 °C | 15,000 psi at 100 °F |
| 20,000 psi [1,379 bar] | 1,379 bar at 38 °C | 20,000 psi at 100 °F |
| 60,000 psi [4,136 bar] | 4,136 bar at 38 °C | 60,000 psi at 100 °F |
عرض الكل (8)
| Logo | Description |
|---|---|
| - | PMI 1) test certificate (option) All wetted parts |
| Thread | Dimensions in mm[in] | Cv in USG/min | Kv in m³/h | Weight in kg [lb] | |||
|---|---|---|---|---|---|---|---|
| A | B | C | Orifice | ||||
| ¼ NPT | 79 [3.11] | 22.2 [0.87] | 22.2 [0.87] | 3.2 [0.13] | 0.34 | 0.29 | 0.23 [0.5] |
| 3/8 NPT | 89.2 [3.51] | 25.4 [1] | 25.4 [1] | 5.6 [0.22] | 1.07 | 0.92 | 0.33 [0.73] |
| ½NPT | 107 [4.21] | 32 [1.26] | 32 [1.26] | 8 [0.31] | 2.15 | 1.86 | 0.63 [1.39] |
| For outer Ø | Dimensions in mm[in] | Cv in USG/min | Kv in m³/h | Weight in kg [lb] | |||
|---|---|---|---|---|---|---|---|
| A | B | C | Orifice | ||||
| ¼" | 73 [2.87] | 22.2 [0.87] | 22.2 [0.87] | 2.8 [0.11] | 0.26 | 0.22 | 0.24 [0.53] |
| 3/8" | 84.2 [3.31] | 25.4 [1] | 25.4 [1] | 5.2 [0.20] | 0.91 | 0.79 | 0.36 [0.79] |
| 9/16" | 114.4 [4.5] | 32 [1.26] | 32 [1.26] | 8 [0.31] | 2.15 | 1.86 | 0.77 [1.7] |
| For outer Ø | Dimensions in mm[in] | Cv in | Kv in m³/h | Weight in kg [lb] | |||
|---|---|---|---|---|---|---|---|
| A | B | C | Orifice | USG/min | |||
| ¼" | 85.5 [3.37] | 30.2 [1.19] | 20.6 [0.81] | 2.4 [0.09] | 0.19 | 0.16 | 0.48 [1.05] |
| 3/8" | 95.4 [3.76] | 30.2 [1.19] | 25.4 [1] | 3.2 [0.13] | 0.34 | 0.29 | 0.58 [1.28] |
| 9/16" | 117.7 [4.63] | 38.1 [1.5] | 34.9 [1.37] | 4.8 [0.19] | 0.77 | 0.67 | 1.25 [2.75] |
