معدات خدمة SF 6 مدمجة
الوصف

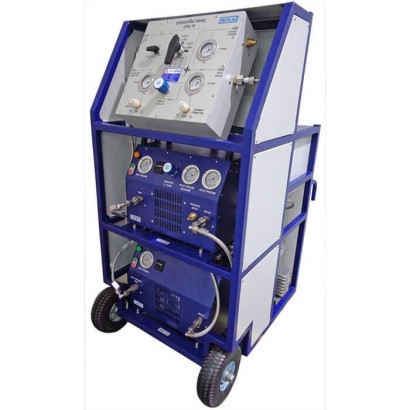

معدات خدمة SF 6 من الطراز GPU-10 هي وحدة متنقلة مدمجة لملء وتنظيف واستعادة وتهوية غاز SF₆. تعمل بضاغط خالٍ من الزيت وضاغط تفريغ، مع ترشيح الجزيئات والرطوبة ومنتجات التحلل. طُوّرت خصيصًا للتشغيل المتنقل في محطات التوزيع الكهربائي والمعدات الأخرى المعبأة بغاز SF 6.
المزايا
- ضاغط بدون زيت وضاغط تفريغ
- ترشيح الجزيئات والرطوبة ومنتجات التحلل
- نظام معياري
- وحدة تشغيل مدمجة
الأسئلة والأجوبة
ما وظيفة معدات خدمة SF 6 من الطراز GPU-10؟
تُستخدم لملء وتنظيف واستعادة وتهوية غاز SF₆ في المحطات والمعدات المعبأة بهذا الغاز.
هل يمكن استخدامها للعمل المتنقل؟
نعم، فقد طُوّرت خصيصًا للتشغيل المتنقل لمحطات غاز SF 6، وهي وحدة مدمجة وزنها 200 kg.
ما نوع الضواغط المستخدمة في الوحدة؟
تحتوي على ضاغط وضاغط تفريغ خاليين من الزيت بالكامل.
كيف تتم معالجة الرطوبة والشوائب في الغاز؟
يقوم النظام بترشيح الجزيئات والرطوبة ومنتجات التحلل أثناء دورة الاستعادة أو التنظيف.
ما وصلة توصيل الغاز المستخدمة؟
صمام مانع للتسرب ذاتيًا DN 8 مصنوع من النحاس الأصفر، من طراز GCV-08.
ما نطاق درجة حرارة التشغيل المسموح بها؟
تعمل الوحدة ضمن نطاق درجة حرارة بيئة يتراوح بين +5 و+40 °C.
ما مستوى الحماية من دخول الأجسام والسوائل؟
التصنيف هو IP20، لذا يجب استخدام الوحدة في بيئة جافة ومحمية.
ما الذي يميز هذا الطراز عن غيره في عائلة GPU؟
يتميز الطراز GPU-10 بوحدته المدمجة ونظامه المعياري، وهو مخصص للتشغيل المتنقل مع ضواغط خالية من الزيت وترشيح متكامل. ---
| الطراز | GPU-10 |
| السلسلة | GPU |
| النوع الفرعي | Mobile SF6 service equipment |
| نطاق الضغط | 0…10 bar · 0…50 bar · 0…10 bar abs · 0…50 bar abs · 38…42 bar abs · 38…42 bar |
| وصلة العملية | Self-sealing valve DN 8, brass (GCV-08) |
| مادة الأجزاء الملامسة | brass |
| حرارة المحيط | +5…+40 °C |
| تصنيف IP | IP20 |
| الوزن | 200 kg |
| لغات ورقة البيانات | EN, DE |
| Hoses | Order number | ||
|---|---|---|---|
| Nominal width | Length | Stainless steel | Rubber |
| DN 8 | 3 m[118,11 in] | 14225424 | 14064928 |
| 6m [236,22 in] | 14225507 | 14064929 | |
| 12m [472,44 in] | 14225513 | 14064931 | |
| 15m [590,55 in] | 14225522 | 14064933 |
| Adapter | Order number |
|---|---|
| DN 8 (male thread) to DN 20 (female thread), brass | 14096583 |
| DN 8 (female thread) to DN 20 (male thread), brass | 14148698 |
| Spare parts and service kits | Order number |
|---|---|
| Oil for vacuum pump, 1 litre | 14118644 |
| Filter cartridge for GPF-10 | 14340559 |
| Filter cartridge for particle filter | 14140385 |
| Operating unit (model GOP-10) | 65937044 |
| Service kit for compressor (SF₆ gas) | On request (serial number of the equipment is required) |
| Service kit for vacuum compressor (SF₆ gas) | On request (serial number of the equipment is required) |
| Service kit for vacuum pump (air) | On request (serial number of the equipment is required) |
