مراقب كثافة الغاز
الوصف
كثافة الغاز هي معلمة تشغيلية حاسمة بالنسبة لمعدات التوزيع الكهربائية ذات الجهد المتوسط. إذا لم تكن كثافة الغاز المطلوبة متوفرة، فلا يمكن ضمان التشغيل الآمن للمرفق.
توفر أجهزة قياس كثافة الغاز من WIKA تحذيرات موثوقة ضد مستويات الغاز المنخفضة بشكل خطير، حتى في ظل ظروف بيئية قاسية للغاية. تقوم ملامسات التبديل الكهربائية بإصدار تحذير لمشغل المرفق عندما تنخفض كثافة الغاز عن المستويات المحددة بسبب التسرب.

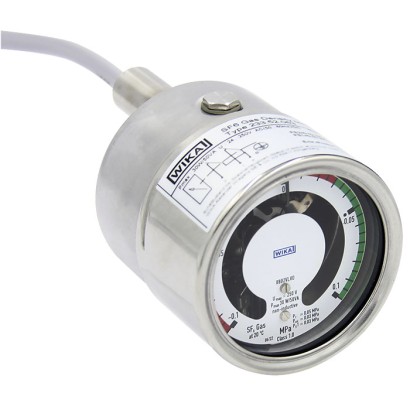

مراقب كثافة الغاز، الطراز 233.52.063
المزايا
- العلبة والأجزاء الملامسة للمائع من الفولاذ المقاوم للصدأ
- عرض في الموقع مع تلامس تبديل
- معوّض حرارياً ومحكم الإغلاق، وبالتالي لا تأثير لتقلبات درجات الحرارة أو اختلافات الارتفاع أو تقلب الضغط الجوي
- إمكانية التعويض لمزائج الغازات
- إمكانية التتبع عبر الرقم التسلسلي
الأسئلة والأجوبة
ما هو مدى ضغط الجهاز؟
يتوفر الجهاز بمديين للضغط: -1 … 1.0 bar و-1 … 3.0 bar.
ما هي دقة القياس؟
الدقة ±1 % at 20 °C, ±2.5 % at -20 ... +60 °C، وتُشار الكثافة إلى 20 °C.
ما هي وصلة العملية؟
الوصلة G ¼ B per EN 837، بتثبيت خلفي (back mount).
هل يتأثر القياس بتغيرات درجة الحرارة والضغط الجوي؟
لا؛ فالجهاز معوَّض لدرجة الحرارة ومحكم الإغلاق، ولا تتأثر القراءة بتقلبات درجة الحرارة أو فروق الارتفاع أو تقلبات الضغط الجوي.
ما نوع ملامس التبديل وكيف يُستخدم؟
يحتوي الجهاز على ملامس تبديل واحد من النوع magnetic snap-action contact، يُستخدم لإصدار إشارة إنذار عند انخفاض كثافة الغاز عن الحدود المحددة بسبب التسرب.
من أي مواد صُنع الجهاز وما درجة حمايته؟
الهيكل والأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ (Stainless steel)، ودرجة الحماية IP65، ودرجة حرارة التشغيل -30 … +60 °C.
ما الشهادات المتوفرة لهذا الطراز؟
الشهادات المتوفرة حسب البيانات: CE وUKCA وRoHS وEAC. لا تتوفر في البيانات شهادات حماية من الانفجار لهذا الطراز.
ما الذي يميز طراز 233.52.063 ضمن عائلة 233؟
هذا الطراز هو جهاز مراقبة كثافة غاز مزود بملامس تبديل، مع تعويض درجة الحرارة وإمكانية التعويض لمزائج الغازات، وإمكانية التتبع عبر الرقم التسلسلي.
| الطراز | 233.52.063 |
| السلسلة | 233 |
| النوع الفرعي | Gas density monitor with switch contacts |
| نطاق الضغط | -1…1 bar · -1…3 bar |
| درجة حرارة الكثافة المرجعية | 20 °C |
| فئة الدقة | ±1 % at 20 °C, ±2.5 % at -20 ... +60 °C |
| وصلة العملية | G ¼ B per EN 837, back mountG1/4B per EN837, back mount |
| إشارة الخرج | Magnetic snap-action contact |
| نقاط التبديل | 1 |
| مادة الأجزاء الملامسة | Stainless steel |
| حرارة المحيط | −30…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 0.8 kg |
| الشهادات | CEUKCARoHSEAC |
| تعويض درجة الحرارة | نعم |
| لغات ورقة البيانات | EN |
| Nominal size | 63 |
|---|---|
| Window | ■ Laminated safety glass ■ Acrylic glass |
| Case | ■ Stainless steel, with gas filling ■ Stainless steel, with fill fluid |
| Ring | Bayonet bezel, stainless steel, secured by means of 3 weld spots |
| High-voltage test 100% | 2 kV, 50 Hz, 1 s |
| Scale range | |
|---|---|
| Scale range | ■ -1 ...+1 bar [-14.5 ... +14.5 psi] ■ -1 ...+3 bar [-14.5 ... +43.5 psi] |
| Others on request | |
| Calibration pressure PE | To customer specification |
| Pressure element | |
| Gas-tight | Leakage rate ≤ 1 · 10 -8 mbar · l / s |
| Test method | Helium mass spectrometry |
| Material | Stainless steel, welded |
| Dial | |
| Scale colour | The scale range is subdivided into red, yellow and green ranges |
| Material | Aluminium |
| Movement | |
| Function | Bimetal link (temperature compensation) |
| Material | Stainless steel |
| Pointer | Aluminium, black |
| Switch technology | Magnetic snap-action contact, model 821 |
|---|---|
| Number of switches | ■ Single contact ■ Double contact ■ Triple contact |
| Switching function | ■ Normally closed ■ Normally open ■ Change-over contact (max. 1 switch contact) |
| Switching direction | ■ Falling pressure ■ Rising pressure |
| Switching voltage | AC (50 ... 60 Hz) / DC 24 ...250V (no undulating voltage) |
| Switching power | |
| With gas filling | 30W/ 50 VA, max. 1 A |
| With fill fluid | 20W/ 20 VA, max. 1 A |
| Switching accuracy | |
| Switch point = calibration pressure PE | See accuracy specifications |
| Switch point ≠ calibration pressure PE | Parallel to the reference isochore of the calibration pressure |
| Electrical connection | |
| Cable outlet | Length 1 m[3.28 ft] |
| Cable bushing | Glass |
| Circuit | ■ Galvanically connected (not for change-over contact) ■ Galvanically isolated |
| Material of switch contacts | 80 %Ag/ 20 %Ni, gold-plated |
| Temperature of use / Operating temperature | -30 ...+60 °C [-22 ...+140 °F], gaseous phase |
|---|---|
| Storage temperature range | -50 ...+60 °C [-58 ...+140 °F] |
| Relative humidity, condensation | ≤ 90 %r.h. (non-condensing) |
| Gas-tight | Leakage rate ≤ 1 · 10 -5 mbar · l / s |
| Ingress protection of the complete instrument | IP65 per EN 60529 / IEC 60529 |
| Weight in kg | |
| With gas filling | Approx. 0.8 kg [1.76 lb] |
| With fill fluid | Approx. 1.2 kg [2.64 lb] |
عرض الكل (9)
| Thread size / Size | G¼Bper EN 837, back mount |
|---|---|
| Material | Stainless steel, spanner flats 14 mm[0,55] |
| Accuracy | ■ ±1 %at ambient temperature +20 °C [+68 °F] ■ ±2.5 %at ambient temperature -20 …+60 °C [-4 ...+140 °F] and with calibration pressure in accordance with reference isochore (reference diagram KALI-Chemie AG, Hanover, prepared by Dr. Döring 1979) |
|---|
| Magnetic snap-action contact, model 821 | Dimensions in mm[in] | ||
|---|---|---|---|
| x | y | z | |
| Single and double contacts, without galvanic isolation | 66.5 [2.62] | 35.5 [1.40] | 88.5 [3.48] |
| Double contact, with galvanic isolation | 75.3 [2.96] | 44.3 [1.74] | 97 [3.82] |
| Triple contact, with galvanic isolation | 87.1 [3.43] | 56.1 [2.21] | 109.1 [4.30] |
| Logo | Description | Region |
|---|---|---|
| EU | declaration of conformity | European Union |
| Low voltage | directive | |
| UKCA | United Kingdom | |
| Electrical equipment designed for use within certain voltage limits in support of the equipment (safety) regulations | electrical | |
| Restriction of substances | hazardous (RoHS) regulations |
| Logo | Description | Region |
|---|---|---|
| EAC Low voltage directive | Eurasian Economic Community |
