مفتاح تدفق
الوصف
أنظمة الرشّ المبلّل بمجرد أن يتم تشغيل الرشّ. -نظام يمكن ضبطه من 0 ... 70 ثانية عبر قرص ضبط لتجنب الإنذارات الكاذبة أثناء اندفاعات المياه.
البراغي المانعة للتلاعب على الغطاء تمنع الوصول غير المصرّح به إلى ضبط نقطة التبديل. إن التصميم المتين، مع درجة الحماية ضد دخول الغبار والماء IP56/NEMA4، مناسب للتطبيقات الداخلية والخارجية. ولضمان تركيب خالٍ من الأخطاء، فإن اتجاه
الطراز FSFD يحتوي على فتحتين لقنوات الكابلات لزوجين من مفاتيح SPDT (الشكل C) في كتلة طرفية مدمجة مع مصهر، ما يوفّر توصيلًا كهربائيًا مباشرًا إلى لوحات التحكم والتحذيرات الصوتية المحلية.

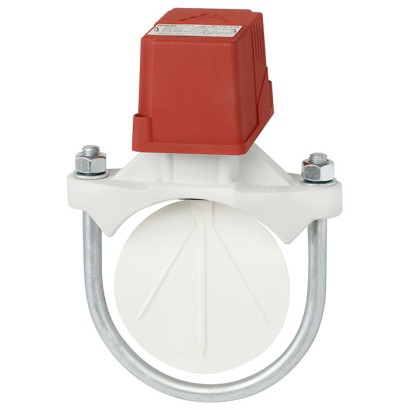

مفتاح تدفق، الطراز FSFD
في مختلف جداول مواسير التمديد، فإنه يوفّر حلًا متكاملًا لمشاريع البناء.
تم تصميم الطراز FSFD لتحسين الحساسية وقابلية التكرار لنقطة التبديل، وهو حاصل على شهادات UL وFM certi-
المزايا
- آلية تأخير زمني قابلة للضبط لتجنب الإنذارات الكاذبة أثناء تدافع المياه
- غطاء مانع للتلاعب يمنع الوصول غير المصرح به إلى ضبط نقطة التبديل
- حماية من دخول الغبار والماء IP56/NEMA 4 تتيح استخدام الجهاز في الداخل والخارج
- طاقتان من المفاتيح الدقيقة لتنشيط لوحة التحكم والتحذيرات الصوتية المحلية
- فتحتا مجرى كابلات تتيحان توصيلاً سهلاً بأطراف التوصيل
الأسئلة والأجوبة
ما مدى التدفق الذي يكتشفه الطراز FSFD؟
يعمل المفتاح ضمن مدى 15 … 38 LPM على أنابيب بقطر 200 mm.
هل يمكن تعديل نقطة التبديل؟
نعم، لكن الغطاء مزوَّد ببراغٍ مانعة للتلاعب تمنع الوصول غير المصرّح به إلى ضبط نقطة التبديل.
كيف يتجنّب الجهاز الإنذارات الكاذبة؟
يتضمّن آلية تأخير زمني قابلة للتعديل تتجاهل اندفاعات المياه العابرة قبل إطلاق الإنذار.
ما هي المخارج الكهربائية المتوفرة؟
يوفّر الطراز مجموعتين من المفاتيح SPDT (الشكل C) في كتلة طرفيات مدمجة مع مصهر، لتوصيل مباشر إلى لوحة التحكم والتحذيرات الصوتية المحلية.
ما درجة الحماية ضد دخول الغبار والماء؟
درجة الحماية IP56/NEMA 4، ما يجعله مناسبًا للاستخدام الداخلي والخارجي.
ما حدود درجات حرارة التشغيل؟
تعمل درجة حرارة الوسط والبيئة المحيطة في مدى 0 … +68 °C، وبحد أقصى لضغط العملية 18,5 bar.
ما الشهادات التي يحملها الجهاز؟
حاصل على شهادات UL 346 وFM 1042 الخاصة بمفاتيح التدفق لأنظمة الرشّ.
من أي مواد تُصنع الأجزاء الملامسة للماء؟
الأجزاء الملامسة للوسط من مطاط EPDM وجسم من صب الألومنيوم وفق EN AC-46000.
| الطراز | FSFD |
| النوع الفرعي | Flow switch |
| نطاق التدفق | 15…38 LPM |
| قطر الأنبوب | 200 mm |
| وصلة العملية | Horizontal mountingVertical mounting2 x 1/2" conduit |
| درجة حرارة العملية | +0…+68 °C |
| أقصى ضغط للعملية | 18.5 bar |
| إشارة الخرج | 2 x SPDT (form C) |
| مادة الأجزاء الملامسة | EPDM, Aluminium die-casting (EN AC-46000), Aluminium die-casting (per EN AC-46000) |
| حرارة المحيط | +0…+68 °C |
| تصنيف IP | IP56 |
| الوزن | 3.5 kg |
| الشهادات | UL 346FM 1042 |
| لغات ورقة البيانات | EN |
| Specifications | |
|---|---|
| Approvals | ■ UL 346 ■ FM 1042 |
| Case | Aluminium die-casting (per EN AC-46000) |
| Sealing | EPDM |
| Ingress protection | IP56/NEMA 4, suitable for indoor and outdoor applications |
| Flow rate/sensitivity | 4 ... 10 GPM[15 ... 38 LPM] |
| Operating pressure | 268 psi [18.5 bar] 1) |
| Max. water surge | 18 FPS [5.5 m/s)] |
| Operating temperature | 0 ... 68 °C [32 ... 154 °F] |
| Switching function | 2 x SPDT (single pole double throw), form C |
| Electrical rating | ■ 10 A, AC 125/250V ■ 2 A, DC 30V res. |
| Electrical connection | Two inputs for 1/2" conduit |
| Mounting | ■ Horizontal mounting ■ Vertical mounting The arrows on the case and the saddle determine the flow direction. |
| Regulations | |
| Installation of sprinkler systems | NFPA-13 |
| Installation of sprinkler systems in one- and two-family dwellings and manufactured homes | NFPA-13D |
| Installation of sprinkler systems in low-rise residential occupancies | NFPA-13R |
| National fire alarm and signaling code | NFPA-72 |
| Weight | Approx. 2 ... 3.5 kg [4.4 ... 7.7 lb], depending on pipe size |
| Model | Nominal pipe size | Outer diameter | Wall thickness | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Light-weight wall | Schedule 10 | Schedule 40 | ||||||||
| inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | |
| FSFD 2 | 2 | DN 50 | 2.37 | 60.3 | 0.07 | 1.65 | 0.11 | 2.77 | 0.15 | 3.91 |
| FSFD 2.5 | 2.5 | DN 65 | 2.87 | 73 | 0.08 | 2.13 | 0.12 | 3.05 | - | - |
| FSFD 3 | 3 | DN 80 | 3.5 | 88.9 | 0.08 | 2.11 | 0.12 | 3.05 | 0.22 | 5.49 |
| FSFD 3.5 | 3.5 | - | 4 | 101.6 | - | - | 0.12 | 3.05 | 0.23 | 5.74 |
| FSFD 4 | 4 | DN 100 | 4.5 | 114.3 | 0.08 | 2.13 | 0.12 | 3.05 | 0.24 | 6.02 |
| FSFD 5 | 5 | - | 5.56 | 141.3 | - | - | 0.13 | 3.4 | 0.26 | 6.55 |
| FSFD 6 | 6 | DN 150 | 6.63 | 168.3 | 0.12 | 2.92 | 0.13 | 3.4 | 0.28 | 7.11 |
| FSFD 8 | 8 | DN 200 | 8.63 | 219.1 | - | - | 0.15 | 3.76 | 0.32 | 8.18 |
| Logo | Description | Region |
|---|---|---|
| UL Safety (e.g. electr. safety, overpressure, ...) | USA | |
| FM Hazardous areas | USA |
| Nominal pipe size | Model | Order number | |
|---|---|---|---|
| inch | mm | ||
| 2 | DN 50 | FSFD 2 | 83792488 |
| 2.5 | DN 65 | FSFD 2.5 | 83792489 |
| 3 | DN 80 | FSFD 3 | 83792490 |
| 3.5 | - | FSFD 3.5 | 83792491 |
| 4 | DN 100 | FSFD 4 | 83792492 |
| 5 | - | FSFD 5 | 83792493 |
| 6 | DN 150 | FSFD 6 | 83792494 |
| 8 | DN 200 | FSFD 8 | 83792495 |
