لوحة فوهة متعددة الثقوب
الوصف

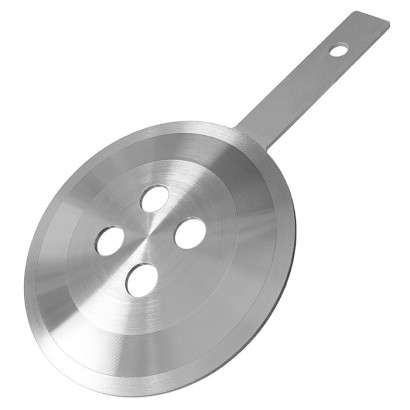

صفائح الفوهة متعددة الثقوب هي نسخ من صفائح الفوهة مثل صفائح الفوهة ذات الحافة المربعة، أو الفوهة اللامركزية، أو صفائح الفوهة القطاعية. يتمثل الاختلاف الرئيسي في أن الثقوب الأربعة تكون مزاحة شعاعياً بالنسبة إلى مركز اللوح. يتطلب الطراز FLC-MP فقط قطرين في اتجاه مجرى السائل بعد الفوهة وقطرين في اتجاه مجرى السائل قبل الفوهة. وبسبب هذا التكوين، تضمن صفائح الفوهة متعددة الثقوب تدفقاً منتظماً للوسط. وهذا يعزز دقة قياس التدفق ويقلل الاضطرابات في التدفق، مما يوفر أداءً عالياً حتى في المواسير القصيرة قبل الفوهة وبعدها.
المزايا
- للمتطلبات في أنابيب مستقيمة قصيرة في المنبع والمصب
- مناسب لقياس تدفق السوائل والغازات والبخار
- يتوفر إصدار مدمج
- دقة 1 % ... 2 % حسب نسبة بيتا ورقم رينولدز
- قابلية التكرار 0.1 % من معدل التدفق
الأسئلة والأجوبة
ما هي دقة لوحة الفوهة FLC-MP؟
تبلغ الدقة 1% إلى 2% اعتمادًا على نسبة الـ beta ورقم رينولدز، مع قابلية تكرار للقياس تبلغ 0.1% من معدل التدفق.
ما الوسائط التي يمكن قياس تدفقها بهذه اللوحة؟
اللوحة مناسبة لقياس تدفق السوائل والغاز والبخار، وفق مبدأ قياس فرق الضغط.
ما هو الحد الأقصى لضغط العملية؟
الحد الأقصى لضغط العملية هو 769 bar.
ما خيارات وصلة العملية المتاحة؟
تتوفر وصلتان: الفلنج (Flange) والوصلة الزاويّة (Corner).
من أي مادة تصنع الأجزاء الملامسة للوسط؟
تصنع الأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ SS 316.
ما الذي يميز اللوحة متعددة الثقوب عن أنواع ألواح الفوهات الأخرى؟
يتمثل الاختلاف الرئيسي في أن الثقوب الأربعة مزاحة شعاعياً بالنسبة إلى مركز اللوح، مما يضمن تدفقاً منتظماً للوسط ويتطلب قطرين فقط في اتجاه المجري بعد الفوهة وقطرين قبله — أي أنها تعمل حتى في المواسير القصيرة حيث لا تكفي ألواح الفوهات التقليدية.
هل تتوفر نسخة مدمجة من هذه اللوحة؟
نعم، يتوفر طراز مضغوط (compact version) من لوحة الفوهة FLC-MP.
| الطراز | FLC-MP |
| السلسلة | FLC |
| النوع الفرعي | Orifice plate |
| الدقة | 1 % |
| وصلة العملية | FlangeCorner |
| أقصى ضغط للعملية | 769 bar |
| تقنية القياس | differential pressure |
| مادة الأجزاء الملامسة | SS 316 |
| لغات ورقة البيانات | EN |
| Basic information | |
|---|---|
| Surface finish in accordance with standard | ■ API 6A ■ ASME B16.36 ■ ASME B16.47 Form A ■ ASME B16.47 Form B ■ BS 1560 ■ EN 1092-1 → Other standards on request |
| Pressure tappings | ■ Flange ■ Corner |
| Nominal size | 2" ... 24" → Larger versions on request |
| Nominal pressure ratings | 150 ... 10,000 psi [10 ... 769 bar] |
| Beta ratio | 0.2 ... 0.65 |
| Accuracy | 1 %... 2 %depending on beta ratio and Reynolds number |
| Repeatability | 0.1 %of flow rate |
| Maximum operating pressure and temperature | Limited only by material and flange pressure rating |
| Features | |
| Materials | ■ SS 316 (standard) ■ Superior material on request |
| Assembly | RF or RTJ flanges |
| Min. required straight pipe length | 2 x diameter upstream 2 x diameter downstream |
| Available seals | |
| Raised face (RF) | 125 ... 250 AARH or 250 ... 500 AARH |
| Ring joint gasket | ■ Octagonal ■ Oval |
| Nominal size | Plate thickness |
|---|---|
| 2"... 6" | 3 mm[0.12 in] |
| 8" ... 14" | 6 mm[0.24 in] |
| 16" ... 24" | 10 mm[0.39 in] |
