عداد تدفق HHR ProPak™ للنفط والغاز
الوصف

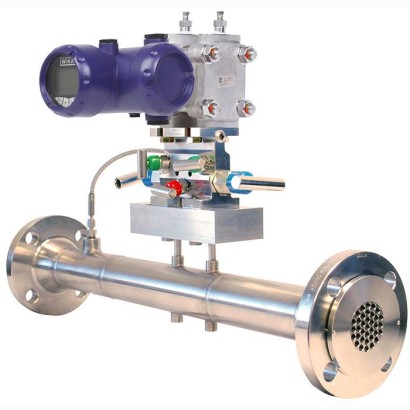

عداد تدفق FLC-HHR-PP من عائلة HHR ProPak يعمل على مبدأ فرق الضغط، وهو مصمم للتطبيقات التي لا تتوفر فيها مواسير مستقيمة في الاتجاهين قبل وبعد نقطة التركيب. يتميز بدقة عالية ويُختار لحالات نقل الحسابات (custody transfer) وظروف التدفق الصعبة في قطاعي النفط والغاز.
المزايا
- لا حاجة إلى أنابيب مستقيمة قبل وبعد نقطة التركيب
- أعلى دقة
- موفرة للطاقة
- تركيب مرن
- مجموعة واسعة من التطبيقات
الأسئلة والأجوبة
ما هو مدى قياس عداد التدفق FLC-HHR-PP؟
البيانات المتاحة لا تحدد نطاقات تدفق معينة لهذا الموديل؛ للحصول على المدى المناسب يُرجى الرجوع إلى ورقة البيانات ds_fl1007_en_co_a1f462 أو التواصل مع WIKA لاختيار المدى حسب التطبيق.
ما دقة هذا العداد؟
الدقة المعلنة هي 0.75 %، وهي من أعلى الدقات المتاحة في قياس التدفق بفرق الضغط، مما يجعله مناسبًا لتطبيقات نقل الحسابات.
ما نوع وصلة العملية المستخدمة للتركيب؟
يستخدم العداد شفة رقبة ملحومة بوجه بارز (RFWN) كوصلة عملية.
هل يمكن تركيب هذا العداد دون مواسير مستقيمة قبل العداد وبعده؟
نعم، هذه إحدى أبرز مميزاته: لا يحتاج إلى مواسير مستقيمة في الاتجاهين قبل وبعد نقطة التركيب، مما يمنح مرونة كبيرة عند التركيب في المواقع الضيقة.
ما هو الحد الأقصى لضغط العمليات الذي يتحمله العداد؟
يتحمل العداد ضغطًا تشغيليًا أقصى يبلغ 101.3 bar.
لأي صناعات يُستخدم هذا العداد؟
يُستخدم في إنتاج وتكرير النفط، توليد الطاقة، معالجة ونقل الغاز بما فيها LNG وFLNG، والصناعات الكيميائية والبتروكيماوية.
هل العداد معتمد لنقل الحسابات (custody transfer)؟
نعم، صُمم لتطبيقات نقل الحسابات وفق بروتوكول الاختبار API 22.2. ---
| الطراز | FLC-HHR-PP |
| السلسلة | HHR ProPak |
| النوع الفرعي | Differential pressure flow meter |
| الدقة | 0.75 % |
| وصلة العملية | Welding neck flange with raised face (RFWN) |
| أقصى ضغط للعملية | 101.3 bar |
| تقنية القياس | differential pressure |
| الشهادات | API 22.2 |
| لغات ورقة البيانات | EN |
| Uncalibrated accuracy | ±0.75% |
|---|---|
| Flow coefficient (KV value) | 0.985 |
| Repeatability | ±0.1% |
| Adjustment ratio | Limited only by the lower limit of the Reynolds number |
| Requirements for upstream and downstream pipes | None |
| Nominal size | 2", 3", 4", 6" or 8" |
| Beta ratio | 0.75 and 0.40 |
| Pipe schedule | 40/Std (others on request) |
| Nominal pressure rating | #600 (others on request) |
| Flange connection | Welding neck flange with raised face (RFWN) |
| Thermowell | In the downstream pipe (see dimensions) |
| Permanent pressure loss | 15 %of the differential pressure with a beta ratio of 0.75 |
| Nominal size | Inner diameter | Beta ratio | Bore diameter | Length Flange - flange | Overall length incl. flow straightener and seals |
|---|---|---|---|---|---|
| 2" | 2.067 | 0.40 | 0.827 | 24.36 | 25 |
| 2" | 2.067 | 0.75 | 1.550 | 24.36 | 25 |
| 3" | 3.068 | 0.40 | 1.227 | 34.23 | 35 |
| 3" | 3.068 | 0.75 | 2.301 | 34.23 | 35 |
| 4" | 4.026 | 0.40 | 1.610 | 43.10 | 44 |
| 4" | 4.026 | 0.75 | 3.020 | 43.10 | 44 |
| 6" | 6.065 | 0.40 | 2.426 | 62.84 | 64 |
| 6" | 6.065 | 0.75 | 4.549 | 62.84 | 64 |
| 8" | 7.981 | 0.40 | 3.192 | 80.59 | 82 |
| 8" | 7.981 | 0.75 | 5.986 | 80.59 | 82 |
