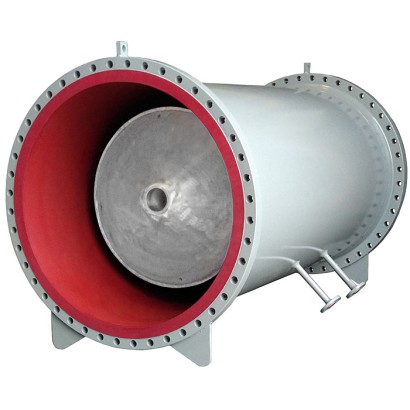

مقياس تدفق مخروطي
الوصف
يستخدم مقياس تدفق المخروط FLC-FC قياس الضغط التفاضلي لتحديد التدفق في التطبيقات التي تتوفر فيها مساحة تركيب محدودة.
وبفضل تصميمه الخاص، يضمن مقياس التدفق انخفاض فقد الضغط، ودقة عالية وقابلية تكرار ممتازة، حتى في ظل الظروف الصعبة. يتم تصنيع الطراز FLC-FC وفقًا لمعيار مرجعي ISO 5167.
المزايا
- مناسب للسوائل والغازات والبخار
- نطاق تحجيم واسع (turndown)
- متطلبات منخفضة لقسوم مستقيم في الأنابيب قبل وبعد الجهاز
- تكاليف منخفضة وجهد صيانة قليل
الأسئلة والأجوبة
ما هي تقنية القياس المستخدمة في الطراز FLC-FC؟
يعتمد المقياس على مبدأ الضغط التفاضلي لتحديد معدل التدفق.
ما هو مدى وصلات العملية المتاح؟
يتوفر المقياس بمقاسات DN 50 ... 1,600 (أي 2 ... 64") بوصلات Flanged.
ما هي الدقة التي يحققها هذا المقياس؟
الدقة 0.5 %.
ما السوائل التي يمكن قياسها بهذا المقياس؟
الطراز FLC-FC مناسب لقياس السوائل والغازات والبخار.
ما المواد المتوفرة للأجزاء الملامسة للمائع؟
تشمل الخيارات: Carbon steel، Low-temperature carbon steel، Duplex SS، Hastelloy، Monel، Stainless steel 316/316L.
لماذا يُختار هذا الطراز عند محدودية مساحة التركيب؟
بفضل تصميمه المخروطي الخاص، يحتاج المقياس إلى متطلبات منخفضة لطول الأنابيب المستقيمة في اتجاهي الجريان الأمامي والخلفي، مما يجعله مناسبًا لمساحات التركيب المحدودة.
هل يتوافق المقياس مع أي معيار مرجعي؟
نعم، يتم تصنيع الطراز FLC-FC وفقًا للمعيار المرجعي ISO 5167.
ما الذي يميز هذا الطراز عن غيره؟
يجمع بين أداء عالٍ وفقد ضغط منخفض ودقة عالية وقابلية تكرار ممتازة، مع تكاليف وجهد صيانة منخفضين، حتى في ظروف التشغيل الصعبة.
| الطراز | FLC-FC |
| السلسلة | FL |
| النوع الفرعي | Cone flow meter |
| قطر الأنبوب | 1600 mm |
| الدقة | 0.5 % |
| وصلة العملية | DN 50 ... 1,6002 ... 64"Flanged (DN 50 ... 1,600)Flanged |
| تقنية القياس | differential pressure |
| مادة الأجزاء الملامسة | Carbon steel, Low-temperature carbon steel, Duplex SS, Hastelloy, Monel, Stainless steel 316/316L, Stainless steel |
| لغات ورقة البيانات | EN |
| Nominal size | DN 50 ... 1,600 (2 ... 64") |
|---|---|
| Accuracy | ±5 %of measured value (uncalibrated) (Option: ±0.5 %of measured value (calibrated)) |
| WIKA recommends a calibration of every cone flow meter. Optimal accuracy is only achieved when a calibration of the full measuring range is performed. | |
| Repeatability | ±0.1% |
| Turndown | Typically 10:1 |
| Beta ratio | ■ 0.45 ■ 0.6 ■ 0.75 |
| Others on request | |
| Max. operating pressure | The max. operating pressure depends on the pipe class, the flange and the end connection. |
| Materials | |
| Base body | ■ Carbon steel ■ Low-temperature carbon steel ■ Stainless steel |
| Other materials on request (e.g. Duplex SS, Hastelloy, Monel, ...) | |
| Primary element (cone) | Stainless steel 316/316L |
| Other materials on request |
| Fitting | ß ≤ 0.45 ... < 0.60 | ß ≥ 0.60 ... < 0.75 |
|---|---|---|
| Single 90° bend | 0 ... 3 D | 6 D |
| Two 90° bends (perpendicular) | 0 ... 3 D | 6 D |
| Partially closed valve | 10 D | 10 D |
| Shut-off ball valve | 0 ... 3 D | 3 ... 5 D |
| T-piece | 0 ... 1 D | 3 D |
