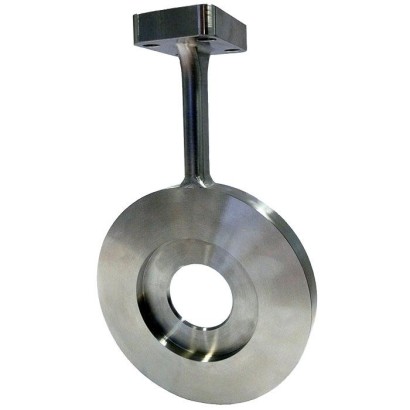

لوحة فوهة مدمجة

اللوحة مناسبة لقياس السوائل والغازات والبخارات، وهي حل شائع كعنصر تدفق أولي في تطبيقات العمليات التقنية.

الدقة ≤ ±0.5 % من معدل التدفق الفعلي، مع قابلية تكرار للقياس تبلغ 0.1 %.

تُركّب بين الشفاه الحالية (ASME/EN) مباشرةً، دون الحاجة إلى خطوط ضغط تفاضلي، مما يجعل التركيب بسيطًا.

أقصى ضغط تشغيل هو 100 bar.

شفاه ASME/EN، خيط NPT، ANSI/ASME، EN، وأنبوب لحام (weld stub) أو نيبيل (nipple).

الأجزاء الملامسة للمائع مصنوعة من الفولاذ AISI 316/L.

تصميمه المدمج وفق ISO 5167-2 يسمح بالتركيب المباشر لمرسل الضغط التفاضلي بين الشفاه الحالية دون خطوط ضغط تفاضلي، كما تتوفر نقطة قياس كاملة تشمل لوحة الفوهة وصمام التجميع والمرسل.

نعم، تتوفر نقطة قياس كاملة تتكون من لوحة الفوهة وصمام التجميع ومرسل الضغط التفاضلي. ---
