لوح الفتحة، شفة الفتحة، الحجرة الحلقية
الوصف

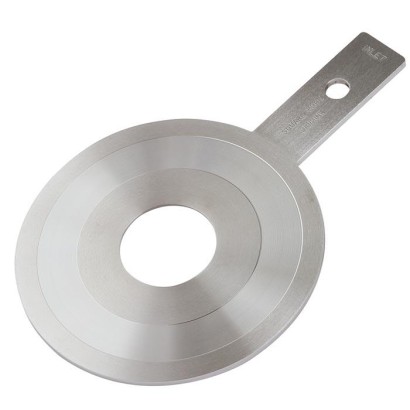

عناصر تدفق أولية لقياس التدفق بطريقة الضغط التفاضلي، تشمل ألواح الفتحة (Orifice plates) وشِفاه الفتحة (Orifice flanges) والغرف الحلقية (Annular chambers). تعمل هذه العناصر على مبدأ إحداث فرق ضغط عبر تضييق في مسار التدفق يتناسب مع معدل التدفق. وهي تمثل الحل الأكثر شيوعًا لقياس تدفق السوائل والغازات والبخار في التطبيقات الصناعية.
المزايا
- الحد الأقصى لدرجة حرارة وضغط التشغيل محدود بخامة الجسم والفلانشة
- مناسب لقياس تدفق السوائل والغازات والبخار
- دقة ≤ ±0.5 % من معدل التدفق الفعلي
- قابلية تكرار القياس 0.1 %
الأسئلة والأجوبة
ما هي وسائط القياس التي تناسب هذه العناصر؟
مناسبة لقياس تدفق السوائل والغازات والبخار.
ما دقة القياس المتوفرة؟
الدقة ≤ ±0.5 % من معدل التدفق الفعلي، وقابلية تكرار القياس 0.1 %.
ما هي وصلات العملية المتاحة؟
RF وFF وRTJ و½ NPT.
ما المواد المتوفرة للأجزاء الملامسة للوسط؟
Stainless steel وHastelloy C276 وMonel 400 وDuplex وSuper Duplex، بالإضافة إلى Carbon steel ASTM A105 وLow temperature carbon steel ASTM A350 LF2 وASTM A182 F316/F304/F11/F22.
هل يمكن استخدامها عند درجات حرارة وضغوط عالية؟
نعم، لكن درجة حرارة وضغط التشغيل الأقصى محدودان بمادة العنصر ونوع الشفة المستخدمة.
ما الذي يميز هذا المنتج عن غيره في قياس التدفق؟
هذه العناصر الأولية (ألواح الفتحة وشِفاه الفتحة والغرف الحلقية) تمثل الحل الأكثر شيوعًا لقياس التدفق بالضغط التفاضلي، وتُستخدم مع محولات الضغط التفاضلي.
في أي الصناعات تُستخدم هذه العناصر؟
توليد الطاقة، إنتاج النفط وتكريره، معالجة المياه وتوزيعها، معالجة الغاز ونقله، والصناعة الكيميائية والبتروكيماوية.
| السلسلة | FLC |
| النوع الفرعي | Orifice plate, orifice flange, annular chamber |
| الدقة | 0.5 % |
| وصلة العملية | RFFFRTJ½ NPT |
| تقنية القياس | differential pressure |
| مادة الأجزاء الملامسة | Stainless steel, Hastelloy C276, Monel 400, Duplex, Super Duplex, Carbon steel, ASTM A105, Low temperature carbon steel, ASTM A350 LF2, ASTM A182 F316, ASTM A182 F304, ASTM A182 F11, ASTM A182 F22 |
| لغات ورقة البيانات | EN |
| Medium | Square edge orifice plate | Quarter circle or conical entrance orifice plate | Eccentric orifice plate | Segmental orifice plate | |
|---|---|---|---|---|---|
| Gas | clean | ++ | - | + | + |
| dirty | - | - | ++ | ++ | |
| Liquid | clean | ++ | ++ | + | + |
| viscous | - | ++ | - | - | |
| dirty | + | + | ++ | ++ | |
| corrosive | + | + | + | + | |
| Steam | + | + | + | - |
| Nominal size [D] | Plate thickness (standard) [t] |
|---|---|
| 2 ... 6" | 3mm |
| 8 ... 14" | 6mm |
| 16 ... 24" | 10mm |
| > 26" | 16mm |
| DN | Class 300 | Class 600 | Class 900 | Class 1500 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight kg | L mm | E_D mm | Weight kg | L mm | E_D mm | Weight kg | L mm | E_D mm | Weight kg | L mm | E_D mm | |
| 1" | 9 | 171 | 124 | 9 | 171 | 124 | 13 | 171 | 149 | 13 | 171 | 149 |
| 1 ½" | 13 | 178 | 155 | 13 | 178 | 155 | 18 | 184 | 178 | 18 | 184 | 178 |
| 2" | 14 | 178 | 165 | 14 | 178 | 165 | 29 | 209 | 216 | 29 | 209 | 216 |
| 2 ½" | 18 | 184 | 191 | 18 | 284 | 191 | 41 | 215 | 244 | 41 | 215 | 244 |
| 3" | 21 | 184 | 210 | 21 | 184 | 210 | 34 | 209 | 241 | 58 | 241 | 267 |
| 4" | 31 | 190 | 245 | 41 | 209 | 273 | 59 | 235 | 292 | 82 | 254 | 311 |
| 6" | 50 | 206 | 318 | 82 | 241 | 356 | 120 | 285 | 381 | 186 | 349 | 394 |
| 8" | 73 | 232 | 381 | 124 | 276 | 419 | 204 | 333 | 470 | 306 | 435 | 483 |
| 10" | 100 | 244 | 445 | 208 | 314 | 508 | 291 | 377 | 546 | 500 | 517 | 584 |
| 12" | 151 | 269 | 521 | 250 | 320 | 559 | 405 | 409 | 610 | 746 | 574 | 673 |
| 14" | 207 | 294 | 584 | - | 339 | 603 | - | 434 | 641 | - | 606 | 749 |
| 16" | 275 | 301 | 648 | - | 365 | 686 | - | 441 | 705 | - | 631 | 826 |
| 18" | 341 | 327 | 711 | - | 377 | 743 | - | 466 | 787 | - | 663 | 914 |
| 20" | 408 | 333 | 775 | - | 390 | 813 | - | 504 | 857 | - | 720 | 984 |
| 24' | 604 | 345 | 914 | - | 415 | 940 | - | 593 | 1.041 | - | 822 | 1.168 |
