مؤشر الوزن
الوصف
يمكن استخدام مؤشر الوزن طراز FE430 بشكل عالمي، وهو مصمم لتوصيل خلايا تحميل ذات 4 أو 6 أسلاك مع خرج mV/V.
تتيح وظائف المعايرة والخوارزميات الذكية والمرشحات القابلة للتعديل إجراء قياس وزن دقيق حتى في ظل الظروف الصعبة. تم اعتماد الجهاز وفقًا لـ OIML R76 بدرجة دقة III. وبفضل حجم الحرف البالغ 25 mm [0.98 in]، فإن قراءة قيمة الوزن على شاشة LC سهلة.
يُمكّن مَردود الحالة القابل للبرمجة بألوان متعددة وأصوات التحذير المسموعة أثناء الفحص من تمكين المشغّل من تقييم القيم المعروضة بسرعة. ولضمان التكيّف المثالي مع التطبيق المعني، يمكن ضبط مجموعة واسعة من الوظائف، مثل الضبط، أو المرشح، أو عدد المنازل العشرية أو الوحدة، عبر الأزرار مباشرةً على الجهاز. بعد الإعداد، يمكن منع أي تعديلات غير مصرح بها عن طريق الختم.

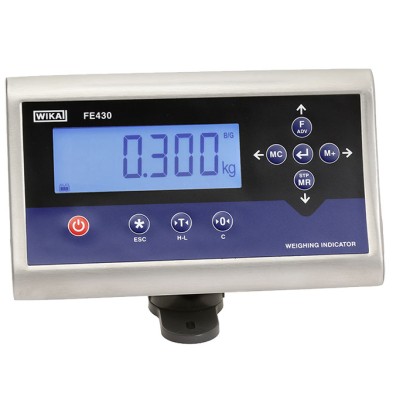

مثال: مؤشر وزن، طراز FE430-A1
يُورَّد الجهاز مع قوس تثبيت قابل للتعديل للتركيب السريع والسهل على الحائط أو حامل ثلاثي أو طاولة. تتوفر طرازات بقدرة تغذية DC 12 V أو AC 100 ... 240 V (مع الكابل ووحدة إمداد الطاقة). كما يتوفر إصدار يعمل بالبطارية.
يمكن استخدام خرج RS-232-C للجهاز لتوصيل كمبيوتر أو طابعة مباشرةً من أجل إنشاء تذاكر وزن بلغات مختلفة تتضمن التاريخ والوقت ورقم تذكرة الوزن والوزن الإجمالي والوزن الصافي والوزن الصافي بعد الطرح (الصافي). ويمكن أيضًا استخدام خرج RS-232-C لإجراء توصيل إلى شاشة كبيرة.
المزايا
- تعديل الصفر المتعدد، تعديل الصفر التلقائي، تغيير الوحدة
- وظائف المعايرة والترشيح
- تغذية راجعة للحالة قابلة للبرمجة وأصوات تحذير لوزن الفحص
- قسيمة وزن للحاسوب أو الطابعة
الأسئلة والأجوبة
ما نطاق درجة حرارة التشغيل للمؤشر FE430؟
يعمل الجهاز في نطاق درجة حرارة بيئية من -15 °C إلى +55 °C.
هل المؤشر معتمد للاستخدام التجاري (المعايَر)؟
نعم، حاصل على اعتماد OIML R76 بدرجة دقة class III، بالإضافة إلى شهادات RoHS وEMC وCE وإعلان مطابقة الاتحاد الأوروبي.
ما نوع خلايا التحميل التي يمكن توصيلها؟
خلايا تحميل تناظرية ذات خرج mV/V، بتوصيل 4 أسلاك أو 6 أسلاك.
كيف يمكن طباعة تذاكر الوزن؟
عبر خرج RS-232-C يمكن توصيل كمبيوتر أو طابعة مباشرةً لإنشاء تذاكر وزن بلغات مختلفة تتضمن التاريخ والوقت ورقم التذكرة والوزن الإجمالي والوزن الصافي.
ما خيارات تغذية الطاقة المتوفرة؟
تتوفر طرازات بقدرة تغذية DC 12 V أو AC 100 ... 240 V (مع الكابل ووحدة إمداد الطاقة)، كما يتوفر إصدار يعمل بالبطارية.
كيف يتم تركيب المؤشر؟
يُورَّد مع قوس تثبيت قابل للتعديل يتيح التركيب السريع والسهل على الحائط أو حامل ثلاثي أو طاولة.
هل يمكن ربط المؤشر بشاشة عرض كبيرة؟
نعم، يمكن استخدام خرج RS-232-C لإجراء توصيل إلى شاشة كبيرة.
ما الذي يميز طراز FE430 عن غيره؟
يجمع بين اعتماد OIML R76 class III، وشاشة LC بأحرف 25 mm [0.98 in]، ومردود حالة قابل للبرمجة بألوان متعددة وأصوات تحذير، وإعدادات قابلة للضبط مباشرةً عبر الأزرار مع إمكانية الختم.
| النوع الفرعي | Weighing indicator |
| فئة الدقة | OIML R76 class III |
| إشارة الخرج | mV/V |
| حرارة المحيط | −15…+55 °C |
| الشهادات | RoHSEMCOIML R76EU Declaration of conformityCE |
| طول الكابل | 2.2 m |
| لغات ورقة البيانات | EN, DE, FR, ES, TR |
| Overview of versions | |
|---|---|
| Models | Description |
| FE430-A2 | |
| Ingress protection IP30 Case material:ABS plastic Unicolour display With external power supply unit, AC/DC adapter, battery available as accessory With 8-pin microphone plug for the sensor connection → Matching microphone coupling for soldering of the sensor cable | |
| FE430-A1 | Ingress protection IP65 Case material: stainless steel Programmable multicolour display for status feedback Integrated power supply unit for models with AC power supply Screw terminal inside the instrument for sensor connection |
| included in scope of delivery Maximum capacity 15 t | |
| Maximum capacity 15 t | |
| FE430-B0 | |
| Ingress protection IP67 Case material: stainless steel Programmable multicolour display for status feedback Integrated power supply unit for models with AC Screw terminal inside the instrument for sensor | |
| power supply | |
| connection | |
| Lightning protection Maximum capacity 300 t |
| Basic information | |
|---|---|
| Case material | |
| FE430-A2 | ABS plastic |
| FE430-A1 | Stainless steel |
| FE430-B0 | Stainless steel |
| Display | LCD with backlighting |
| Display size | 112 x 40 mm[4.41 x 1.57 in] |
| Character size | 25 mm[0.98 in] |
| Weighing ticket | |
| Format | Programmable for different weighing modes.The following are possible: date, time, weighing ticket number, gross, tare and net weight. |
| Date | Programmable as DD.MM.YY, MM.DD.YY orYY.MM.DD |
| Printout language | English, German, French, Spanish, Turkish |
| Maximum capacity | |
| FE430-A2 | 15 t |
| FE430-A1 | 15 t |
| FE430-B0 | 300 t |
| Weight units | g, kg, oz, lb |
| Functions | |
| Warning sounds | Various settings can be selected, see operating instructions |
| Tare | |
| Filter | |
| Automatic power-off | Programmable to extend battery life → Available for the version with battery, if battery is ordered as accessory |
| Display of weight measurement | If enabled, switching from gross to net display at the touch of a button |
| Calibration | Various functions for calibration with test weights |
| Piece counting | Sampling quantity or use of the average piece weight (APW) |
| Memory for piece counting | Up to 100 |
| Sampling quantity for piece counting | 10, 20, 30, 50, 100 |
| Memory for checkweighing | Up to 100 |
| Status indication for checkweighing | 'Under', 'within the tolerance' and 'over' is indicated by changing backlighting or warning sounds |
| Dynamic weighing | Weighing of dynamic weights using intelligent, dynamic algorithms |
| Number of load cells | Up to 4 load cells 350 Ωor up to 14 load cells 1,200 Ω(min. 85 Ω) → In connection with junction box (accessory) |
|---|---|
| Excitation voltage for load cells | DC 5V |
| Input signals | mV/V |
| Sensor connection | |
| FE430-A2 | Microphone plug |
| FE430-A1 | Terminal connection for 4-wire 1) or 6-wire sensor with open-ended cable |
| FE430-B | Terminal connection for 4-wire 1) or 6-wire sensor with open-ended cable |
| Accuracy | OIML R76 class III |
|---|---|
| Resolution | 16,000,000 internal, up to 30,000 display, 6,000 EU type approval |
عرض الكل (10)
| Voltage supply | |
|---|---|
| FE430-A2 | DC 12V with external AC/DC adapter for AC 100 ... 240 V, 50/60 Hz |
| FE430-A1 | ■ AC 100 ... 240 V, 50/60 Hz ■ DC 12V (available on request) |
| FE430-B | ■ AC 100 ... 240 V, 50/60 Hz ■ DC 12V (available on request) |
| Current supply | |
| FE430-A2 | ■ External with AC-DC adapter for AC 100 ... 240 V, 350mA ■ Internal with DC 12, 400mA |
| FE430-A1 | For AC 100 ... 240 V, 200mA |
| FE430-B | For AC 100 ... 240 V, 200mA |
| Connection type auxiliary power | |
| FE430-A2 | Type C Europlug |
| FE430-A1 | ■ Type F safety plug with cable (AC version) ■ Terminal connection in the device (for DC 12V version) |
| FE430-B | ■ Type F safety plug with cable (AC version) ■ Terminal connection in the device (for DC 12V version) |
| Rechargeable battery 2) | |
| Rechargeable battery pack | Lithium-ion rechargeable battery |
| Current supply | 2,000 mAh |
| Reference conditions | Up to 36 hours continuous operation for a single load cell and 24 hours contin- uous operation for four load cells 350Ω |
| Interface | |
|---|---|
| FE430-A2 | RS-232, D-Sub connector, 9-pin |
| FE430-A1 | RS-232-C, terminal connection |
| FE430-B0 | RS-232-C, terminal connection |
| Cable length | 2.2 m[86.61 in] |
| Operating temperature | ■ -15 ...+55 °C [5 ... 131 °F] ■ -10 ...+40 °C [14 ... 104 °F] for OIML approval |
|---|---|
| Relative humidity, condensation | Max. 85 %relative humidity (non-condensing) |
| Ingress protection | |
| FE430-A2 | IP30 |
| FE430-A1 | IP65 |
| FE430-B0 | IP67 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| RoHS directive | ||
| EMCDirective |
| Logo | Description | Region |
|---|---|---|
| OIML OIML R76 International Organization of Legal Metrology | European Union |
| Model | Description | Order number |
|---|---|---|
| B6578 | Junction box for load cells, 4-channel | 64418893 |
| - | Cable for connecting FE430 with junction box → Different lengths available on request | 79104329 |
