محول/مستشعر إجهاد
الوصف
تم تصميم محوّل الإجهاد (strain transducer) لتطبيقات يلزم فيها قياس التشوّه الناتج عن القوى الخارجية المؤثرة على مكوّن قائم. يتم تثبيت الجهاز ببساطة عن طريق لَولَبِه على المكوّن. وبعد المعايرة تكتسب الوحدة خصائص محوّل القوة.
محوّل الإجهاد مناسب للاستخدام على الهياكل التي تكون فيها نسبة الاستطالة ضمن الحد الأقصى 1.0 %. يتم استخدام مسمارين لتثبيته على جزء من الهيكل تحدث فيه الاستطالة ذات الصلة. تم دمج مضخِّم (amplifier). إن جسم التشوّه/محوّل الإجهاد المدمج سهل الضبط عبر إشارات التحكم.

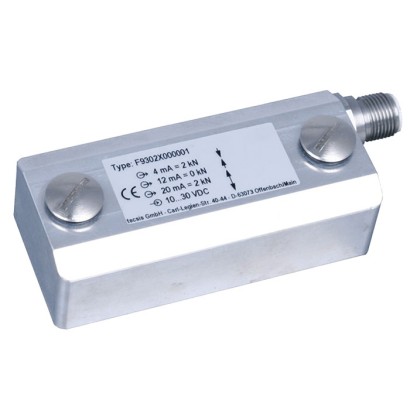

محوّل الإجهاد، الطراز F9302
في قلب محوّل الإجهاد يوجد حساس غشاء رقيق بسمك 7 mm مع دائرة جسر ويتستون (Wheatstone bridge) مُعوَّضة بدرجة الحرارة، ومركّب في أضيق المساحات. يتيح المضخِّم الرقمي القابل للبرمجة إجراء ضبط مسبق في المصنع وفق متطلبات تطبيقات محددة. يمكن استخدام المحوّل لقياسات ثابتة وكذلك لقياسات ديناميكية.
المزايا
- نطاقات قياس انفعال من 0 ... 200 με حتى 0 ... 1,000 με كحد أقصى
- استقرار طويل الأمد، مقاومة عالية للصدمات والاهتزازات، قابلية إعادة إنتاج جيدة
- للتجهيز اللاحق، سهولة التركيب
- للاستخدام في التطبيقات الخارجية القاسية (IP67)
- خطأ الخطية النسبي < 2% F nom
الأسئلة والأجوبة
ما هي مدى قياس الإجهاد المتاحة؟
تتوفر مدى قياس من 0 ... 200 με حتى 0 ... 1,000 με كحد أقصى.
ما هو خطأ الدقة أو الخطية؟
خطأ الخطية النسبي أقل من 2% من المدى الاسمي (< 2 % Fnom).
ما هي إشارة الخرج؟
إشارة خرج تناظرية 4 … 20 mA بنظام ثلاثي الأسلاك، مع مضخّم مدمج.
كيف يتم تركيب الحساس؟
يُثبَّت بمسمارين M6 على جزء من الهيكل تحدث فيه الاستطالة ذات الصلة، مما يجعله مناسبًا للتطوير اللاحق بسهولة.
ما هي درجة الحماية من الغبار والماء؟
الحماية IP67، وهو ما يجعله مناسبًا للاستخدام في تطبيقات خارجية قاسية.
ما هي حدود درجات الحرارة المسموح بها؟
درجة حرارة البيئة المحيطة من -40 °C إلى +80 °C، ودرجة حرارة العملية من -20 °C إلى +80 °C.
هل يحمل الحساس شهادات توافق كهرومغناطيسي؟
نعم، مطابق لمعايير DIN EN 55011 وDIN EN 61326-1 وDIN EN 61326-2-3.
ما الذي يميز طراز F9302؟
يجمع بين حساس غشاء رقيق بسمك 7 mm مع دائرة جسر ويتستون مُعوَّضة بدرجة الحرارة ومضخّم رقمي قابل للبرمجة، ويمكن استخدامه للقياسات الثابتة والديناميكية على الهياكل التي تكون فيها نسبة الاستطالة ضمن الحد الأقصى 1.0 %.
| الطراز | F9302 |
| السلسلة | F930 |
| النوع الفرعي | Strain transducer |
| فئة الدقة | < 2 % Fnom |
| درجة حرارة العملية | −20…+80 °C |
| نوع التثبيت | Screw-mounted (M6) |
| إشارة الخرج | 4 … 20 mA, 3-wire |
| حرارة المحيط | −40…+80 °C |
| تصنيف IP | IP67 |
| الوزن | 0.2 kg |
| الشهادات | DIN EN 55011DIN EN 61326-1DIN EN 61326-2-3 |
| طول الكابل | 10 m |
| لغات ورقة البيانات | EN |
| Model F9302 | |
|---|---|
| Strain | 0 …±200 µε, 0 …±500 µε, 0 …±1,000 µε |
| Relative linearity error d lin | ≤±2%F nom |
| Relative repeatability error in ■ unchanged mounting position b rg ■ different mounting positions b rv | 0.5%F nom 0.5%F nom |
| Temperature effect on zero signalTK 0 | 0.1 %/10 K |
| Temperature effect on characteristic valueTK C | 0.3 %/10 K |
| Rated temperature range B T, nom | -20 …+80 °C |
| Operating temperature range B T, G | -40 …+80 °C, permanently laid cable -25 …+80 °C, moving cable |
| Storage temperature range B T, S | -40 …+85 °C |
| Output signal (rated output) C nom | 4 …20mA, 3-wire |
| Supply voltage | DC10…36V |
| Current consumption | Max.25mA |
| Burden | > 10 kΩ |
| Limit frequency | < 2 kHz (-3 dB) |
| Electrical connection | Circular connection, M12 x 1, 4-pin |
| Protection (acc. to IEC/EN 60529) | IP67 |
| Electrical protection | Reverse voltage, overvoltage and short-circuit protection |
| Emission | DIN EN 55011 |
| Immunity | DIN EN 61326-1/DIN EN 61326-2-3 |
| Surface finish | Minimum requirement: evenness 0.05 mm/surface roughness Ra=16 |
| M6 srew tightening torque | 12Nm |
| Weight | 200 g |
| Electrical connection | 4…20mA (3-wire) | Pin |
|---|---|---|
| Output | ||
| Supply (UB+) | Brown | 1 |
| Supply (UB-) | Blue | 3 |
| Signal (+) | White | 2 |
| Signal (-) | - | - |
| Inputs | ||
| Control line 'Tara' (Com 1) | Black | 4 |
