محول قوة حلقي هيدروليكي
الوصف
محول قياس قوة حلقة هيدروليكية طراز F6148، الإصدار الجيوتقني، متاح بأحجام اسمية NS 146 إلى 1,500 kN [337,213 lbf].
تُشكّل مجموعة أسطوانة-مكبس، مملوءة بوسط هيدروليكي، في إصدار من الفولاذ مع طلاء سطحي أو في إصدار من الفولاذ المقاوم للصدأ (خيار)، أساس نظام قياس قوة التثبيت.
بالنسبة للحجم الاسمي NS 146، فإن مساحة السطح الحامل للقوة للمكبس تبلغ 146 mm 2 [0.23 in 2 ] ولا يتجاوز الإزاحة الاسمية للمكبس 0.5 mm [0.02 in].
يتوفر كل من الإصدار الميكانيكي والإصدار الكهربائي بشكل اختياري مع التقاط/عرض القيمة المقاسة المرفقة مباشرة (خط شعري أو محول "separation without any losses") وكذلك مع إصدار خارجي. وهو تصميم شديد المتانة للغاية، بما يتوافق مع متطلبات الهندسة الجيوتقنية.

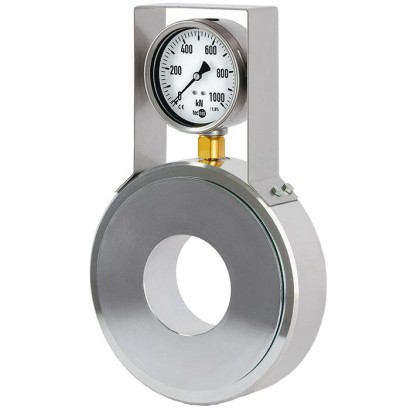

محول قياس قوة حلقة هيدروليكية، طراز F6148
مع وحدات قياس القوة الهيدروليكية هذه، يتم رصد قوى التثبيت عند رأس التثبيت بطريقة بسيطة وإحضارها مباشرة إلى شاشة العرض. تُستخدم وحدات قياس القوة للمراقبة المستمرة للمرابط (anchors) وقضبان/كابلات التدعيم الأخرى. يمكن العثور على تطبيقات وحدات قياس القوة الهيدروليكية في مجال الجيوتقنية في مجالات مختلفة مثل إنشاء الأنفاق وبناء الجسور وتثبيت المنحدرات.
المزايا
- نطاقات القياس 0 ... 150 kN إلى 0 ... 1,500 kN [0 ... 33,721 lbf إلى 0 ... 337,213 lbf]
- خطأ الخطية النسبي: ±1.0 % F nom مع مقياس ضغط تناظري، ±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط
- ±1.0 % F nom مع مقياس ضغط تناظري
- ±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط
- سكتة المكبس ≤ 0.5 mm [≤ 0.02 in]
- يعمل بدون جهد تغذية
- الغلاف والمكبس مصنوعان من الفولاذ المجلفن
الأسئلة والأجوبة
ما هي مدى القياس المتوفرة لمحول F6148؟
تتراوح مدى القياس من 0 ... 150 kN إلى 0 ... 1,500 kN [0 ... 33,721 lbf إلى 0 ... 337,213 lbf]، بحجم اسمي NS 146.
ما دقة القياس لهذا المحول؟
±1.0 % F nom عند استخدام مقياس ضغط تناظري، و±0.5 % F nom عند استخدام مقياس ضغط رقمي أو مستشعر ضغط.
ما هي إشارة الخرج المتوفرة؟
الإصدار الكهربائي يوفر إشارة خرج 4 … 20 mA بنظام السلكين، بينما الإصدار الميكانيكي يعمل بدون جهد تغذية.
هل يتحمل المحول التحميل الزائد؟
نعم، يتحمل تحميلاً زائداً حتى 130 % من المدى الاسمي.
ما هي درجات الحرارة المسموح بها؟
يعمل المحول في نطاق درجة حرارة من -30 … +60 °C للوسط المحيط وللعملية على حد سواء.
من أي مواد يصنع المحول؟
العلبة والمكبس مصنوعان من فولاذ مجلفن كهربائياً، مع خيار الفولاذ المقاوم للصدأ.
ما الذي يميز الإصدار الجيوتقني من F6148؟
هو إصدار شديد المتانة مصمم لتلبية متطلبات الهندسة الجيوتقنية، مع مساحة سطح حاملة للقوة للمكبس تبلغ 146 mm² [0.23 in²] وإزاحة اسمية للمكبس لا تتجاوز 0.5 mm [≤ 0.02 in]، ويوفر التقاط/عرض القيمة المقاسة مباشرة عبر خط شعري أو محول فصل بلا فقدان.
ما درجة حماية الدخول للمحول؟
يتمتع المحول بحماية دخول بدرجة IP65.
| الطراز | F6148 |
| النوع الفرعي | Hydraulic ring force transducer |
| نطاق القوة | 0…150 kN · 0…1500 kN · 0…33721 lbf · 0…337213 lbf |
| فئة الدقة | ±1.0 % Fnom (analogue), ±0.5 % Fnom (digital) |
| درجة حرارة العملية | −30…+60 °C |
| نوع التثبيت | Direct mounting |
| إشارة الخرج | 4 … 20 mA, 2-wire |
| مادة خلية الحمل | Steel, electrogalvanised, Stainless steel (option) |
| حرارة المحيط | −30…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 13.5 kg |
| حماية من الحمل الزائد | 130 % |
| لغات ورقة البيانات | EN |
| Version | Pressure gauge | |
|---|---|---|
| Rated force kN [lbf] | System pressure bar | Model 23x.50 (NS 100) |
| 150 [33,721] | 100 | ■ |
| 250 [56,202] | 160 | ■ |
| 350 [78,683] | 250 | ■ |
| 450 [101,164] | 315 | ■ |
| 600 [134,885] | 400 | ■ |
| 750 [168,607] | 500 | ■ |
| 900 [202,328] | 600 | ■ |
| 1,000 [224,809] | 700 | ■ |
| 1,200 [269,771] | 800 | ■ |
| 1,400 [314,733] | 950 | ■ |
| 1,500 [337,213] | 1,000 | ■ |
| Other rated loads and versions on request |
| Pin | Connection identification | |
|---|---|---|
| Supply UB+/S+ | 1 | Brown |
| Supply UB-/S- | 3 | Blue |
| Signal S+ | 1 | Brown |
| Signal S- | 3 | Blue |
| Shield | case | case |
