حساس خلية تحميل بنقطة واحدة
الوصف
حساسات الخلايا الأحادية لنقطة التحميل طراز F4802 هي سلسلة من حساسات الخلايا الأحادية لنقطة التحميل المصنوعة من الألومنيوم، ومناسبة لمجموعة واسعة من التطبيقات. وبفضل هندستها الموحدة وتصميمها البسيط، يمكن تركيبها بسهولة في جميع أنواع الموازين.
تُستخدم حساسات الخلايا الأحادية لنقطة التحميل طراز F4802 في مجالات مختلفة مثل الصناعة والتجارة والطب والبحث.
أكثر مجالات التطبيق شيوعًا هو في الموازين الدقيقة الصناعية وموازين المختبرات، وكذلك في موازين الحزام لقياس وزن المنتجات (مثل الأغذية والمواد السائبة والأعلاف). كما تُستخدم خلايا التحميل أيضًا في صناعة التغليف، وفي التصنيع، وكذلك في اختبارات المواد.

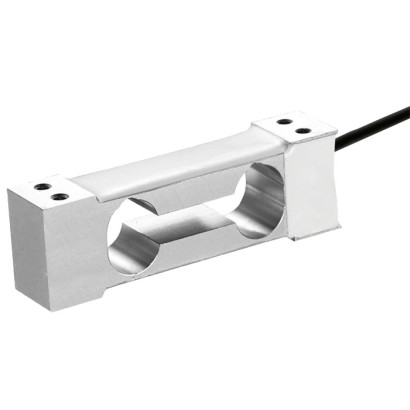

خلية تحميل أحادية نقطة، طراز F4802
تتميز خلايا التحميل أحادية نقطة بدقة عالية واستجابة سريعة. علاوة على ذلك، فهي غير حساسة للأحمال الجانبية وأحمال الزوايا.
تُعد خلايا التحميل سهلة التعامل بفضل طريقة إدخال القوة البسيطة. ويتم إدخال القوة بشكل عمودي على الهندسة.
المزايا
- مدايا القياس 0 ... 0.3 kg إلى 0 ... 10 kg [0 ... 0.7 lbs إلى 0 ... 22 lbs]
- خلية أحمال مصنوعة من الألومنيوم
- دقة عالية واستجابة سريعة
- غير حساس للأحمال الجانبية والزاوية
- تصميم بسيط، تركيب سهل
الأسئلة والأجوبة
ما هي مدى القياس المتوفرة لخلية التحميل F4802؟
تتوفر مدى قياس من 0 ... 0.3 kg حتى 0 ... 10 kg [0 ... 0.7 lbs إلى 0 ... 22 lbs].
ما هو مستوى دقة خلية التحميل F4802؟
فئة الدقة هي ±0.02 % Fnom، مع استجابة سريعة.
هل تتحمل الخلية الأحمال الجانبية أو أحمال الزوايا؟
نعم، خلية F4802 غير حساسة للأحمال الجانبية وأحمال الزوايا، ويتم إدخال القوة بشكل عمودي على الهندسة.
من أي مادة مصنوعة خلية التحميل وماذا يعني ذلك للتركيب؟
الخلية مصنوعة من الألومنيوم، وبفضل التصميم البسيط وطريقة إدخال القوة السهلة يمكن تركيبها بسهولة في جميع أنواع الموازين.
ما هي درجات الحرارة المسموح بها للتشغيل؟
درجة حرارة البيئة المحيطة من -20 … +60 °C، ودرجة حرارة الوسط من -10 … +40 °C.
ما هي حماية الخلية من الغبار والماء والحمل الزائد؟
تصنيف الحماية IP65، مع حماية من الحمل الزائد تصل إلى 150 %.
هل تحتوي خلية F4802 على شهادات اعتماد؟
نعم، تحمل الشهادات RoHS وCE. لا تتوفر في البيانات المعطاة شهادات حماية من الانفجار لهذا الطراز.
ما الذي يميز F4802 عن خلايا التحميل الأخرى؟
إنها خلية أحادية النقطة مصممة خصيصًا للاستخدام في عربات المنصات والموازين الدقيقة والصناعية، وتتميز بمدى قياس صغير (حتى 10 kg) ودقة عالية وعدم تأثرها بالأحمال الجانبية وأحمال الزوايا. ---
| الطراز | F4802 |
| النوع الفرعي | Single point load cell |
| نطاق القوة | 0…0.3 kg · 0…0.5 kg · 0…1 kg · 0…1.5 kg · 0…2 kg · 0…4 kg · 0…5 kg · 0…10 kg · 0…3 kg · 0…0.7 lbf · 0…1.1 lbf · 0…2.2 lbf · 0…3.3 lbf · 0…4.4 lbf · 0…7 lbf · 0…9 lbf · 0…11 lbf · 0…22 lbf · 0…0.7 lbs · 0…1.1 lbs · 0…2.2 lbs · 0…3.3 lbs · 0…4.4 lbs · 0…9 lbs · 0…11 lbs · 0…22 lbs · 0.3…10 kg · 0.7…22 lbs |
| فئة الدقة | ±0.02 % Fnom |
| درجة حرارة العملية | −10…+40 °C |
| نوع التثبيت | Single-point |
| إشارة الخرج | 2.0 ±0.2 mV/V |
| مادة خلية الحمل | Aluminium |
| حرارة المحيط | −20…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 0.1 kg |
| الشهادات | RoHSCE |
| حماية من الحمل الزائد | 150 % |
| طول الكابل | 0.45 m |
| لغات ورقة البيانات | EN, DE |
| Model F4802 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Rated load F nom kg | 0.3 | 0.5 | 1 | 1.5 | 2 | 4 | 5 | 10 |
| Rated load F nom lbs | 0.7 | 1.1 | 2.2 | 3.3 | 4.4 | 9 | 11 | 22 |
| Relative linearity error d lin 1) | ±0.02%F nom | |||||||
| Relative creep, 30 min. | ±0.02%F nom | |||||||
| Relative reversibility error v | ±0.02%F nom | |||||||
| Relative deviation of zero signal d S, 0 | ±2%F nom | |||||||
| Temperature effect on zero signalTK 0 | ≤ ±0.02 %/10 K | |||||||
| Temperature effect on characteristic value TK C | ≤ ±0.02 %/10 K | |||||||
| Force limit F L | 150%F nom | |||||||
| Breaking force F B | 200%F nom | |||||||
| Material of the measuring body | Aluminium | |||||||
| Rated temperature range B T;nom | -10 …+40 °C [+14 ...+104 °F] | |||||||
| Operating temperature range B T, G | -20 …+60 °C [-4 ...+140 °F] | |||||||
| Input resistance R e | 410 ±10Ω | |||||||
| Output resistance R a | 350 ±5Ω | |||||||
| Insulation resistance R is | ≥ 2,000 MΩ/DC 100V | |||||||
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V | |||||||
| Electrical connection | Measuring cable ∅3x450 mm[∅0.12 x 17.72 in] | |||||||
| Supply voltage U B, nom | DC 10V (max. 15 V) | |||||||
| Ingress protection (per IEC/EN 60529) | IP65 | |||||||
| Platform size | 200 x 200 mm[7.87 x 7.87 in] | |||||||
| Weight | 0.1 kg [0.22 lbs] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union |
| Supply voltage+ | Exc+ | Red |
|---|---|---|
| Supply voltage- | Exc- | Black |
| Signal+ | Sig+ | Green |
| Signal- | Sig- | White |
| Shield | Shield | Yellow-green |
