حزمة القص
الوصف
الحزمة الحاملة للقص طراز F3841 هي نسخة من الحزمة الحاملة للقص طراز F3831.
يتم تضخيمها لإخراج إشارة 4 ... 20 mA. إن دمج المضخِّم داخل الهيكل القائم يلغي الحاجة إلى مضخِّم كابلات. كما أن التوافق الكهرومغناطيسي (EMC) يكون أعلى أيضًا.
الجهاز مناسب لقياس القوى الساكنة والديناميكية بدقة في اتجاهات قوى الشد والضغط. وهو مثالي لقياس قوى القص والوزن في مجموعة متنوعة من مجالات التطبيقات.
يُستخدم الجهاز في تقنيات الوزن الصناعية وفي التقنية المخبرية، وفي القطاع الزراعي، وفي صناعة العمليات.
يتم التركيب مباشرة بين الجسم المراد وزنه والتثبيت، بما يضمن نقلًا موثوقًا ومستقرًا للقوة.

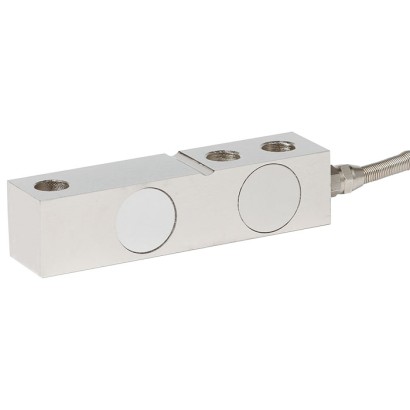

حزمة القص، طراز F3841
للاستخدام على المنصات، تتوفر أقدام أحمال مختلفة ومجموعات تركيب، تُمكّن من التكامل المرن داخل بيئات أنظمة مختلفة.
وبحسب التطبيق، تتوفر الموافقات/الاعتمادات المناسبة.
المزايا
- حمل مقنن 250 ... 10,000 kg [551 ... 22,046 lb]
- لمتطلبات القياس الساكن والديناميكي
- مادة جسم القياس من الفولاذ أو الفولاذ المقاوم للصدأ
- ثبات طويل الأمد عالٍ
- تحمّل عالي للأحمال الجانبية
الأسئلة والأجوبة
ما هو مدى الحمل المقنّن لخلية التحميل F3841؟
المدى المقنّن هو 250 ... 10,000 kg [551 ... 22,046 lb]، وهو مناسب لمجموعة واسعة من تطبيقات الوزن الصناعي.
ما هي إشارات الخرج المتوفرة؟
توفر الخلية خرجًا بمقدار 4-20 mA أو 0-10 V، كما يتوفر بروتوكول CANopen. دمج المضخِّم داخل الهيكل يلغي الحاجة إلى مضخِّم كابلات ويحسّن التوافق الكهرومغناطيسي (EMC).
ما هي دقة القياس؟
دقة القياس هي ± 0.5 % Fnom، والخلية مناسبة لمتطلبات القياس الساكنة والديناميكية على حد سواء.
هل الخلية محمية ضد الرطوبة والغبار؟
نعم، تصنيف الحماية من الدخول هو IP66، ما يجعلها مناسبة للبيئات الصناعية القاسية.
من أي مواد يُصنع جسم الخلية؟
يتوفر جسم القياس من الفولاذ أو الفولاذ المقاوم للصدأ، بحسب متطلبات التطبيق.
ما هي حدود درجات الحرارة المسموح بها؟
تعمل الخلية في نطاق درجة حرارة بيئة من -20 … +80 °C، وفي نطاق درجة حرارة تشغيل/وسط من -10 … +40 °C.
ما الذي يميز F3841 عن الطراز F3831؟
طراز F3841 هو نسخة من طراز F3831 تم تكبيرها لإخراج إشارة 4 ... 20 mA، حيث إن دمج المضخِّم داخل الهيكل يلغي الحاجة إلى مضخِّم كابلات ويرفع مستوى التوافق الكهرومغناطيسي (EMC).
ما هي الشهادات والاعتمادات المتوفرة؟
تحمل الخلية شهادات RoHS، وEMC Directive EN 61326، وإعلان المطابقة الأوروبي، وCE، وEAC/EAC EMC Directive. لا تتوفر بيانات عن حماية من الانفجار لهذا الطراز.
| الطراز | F3841 |
| السلسلة | F38 |
| النوع الفرعي | Shear beam |
| نطاق القوة | 250…10000 kg · 551…22046 lb |
| فئة الدقة | ± 0.5 % Fnom |
| درجة حرارة العملية | −10…+40 °C |
| نوع التثبيت | Shear-beam |
| إشارة الخرج | 4-20 mA, 0-10 V, CANopen |
| مادة خلية الحمل | Steel, Stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP66 |
| الوزن | 1 kg |
| الشهادات | RoHSEMC Directive EN 61326EU declaration of conformityEAC EMC DirectiveCEEAC |
| حماية من الحمل الزائد | 150 % |
| طول الكابل | 6 m |
| لغات ورقة البيانات | EN |
| Standard | In accordance with directive VDI/VDE/DKD 2638 |
|---|---|
| Material of the measuring body | Steel |
| Stainless steel | |
| Ingress protection per IEC/EN 60529 | IP66 |
| Weight | |
| 250 ... 2,500 kg [551 ... 5,511 lb] | 1 kg [2.40 lb] |
| 3,000 ... 5,000 kg [6,613 ... 11,023 lb] | 1.9 kg [4.18 lb] |
| 7,500 ... 10,000 kg [16,543 ... 22,046 lb] | 4.5 kg [9.92 lb] |
| Type of measuring element | Strain gauge |
|---|---|
| Range of use | Determination of shear forces or weights in tension and compression force direction |
| Input resistance R e | 385 ±10Ω |
| Output resistance R a | 350 ±5Ω |
| Force introduction | Elastic deformation per tension and compression forces |
| Relative linearity error d lin | ± 0.5%F nom |
|---|---|
| Relative repeatability error in unchanged mounting position b rg | ± 0.5%F nom |
| Relative reversibility error v | ± 0.5%F nom |
| Relative creep, 30 min at F nom | ± 0.5%F nom |
| Relative deviation of zero signal d S,0 | ±2%F nom |
| Temperature effect on zero signal TC 0 | ≤ ±0.25 %/ 10 K |
| Temperature effect on characteristic value TC C | ≤ ±0.25 %/ 10 K |
| kg | lb |
|---|---|
| 250 | 551 |
| 500 | 1,102 |
| 750 | 1,653 |
| 1,000 | 2,204 |
| 1,500 | 3,306 |
| 2,000 | 4,409 |
| 2,500 | 5,511 |
| 3,000 | 6,613 |
| 5,000 | 11,023 |
| 7,500 | 16,534 |
| 10,000 | 22,046 |
عرض الكل (14)
| Force limit F L | 150%F nom |
|---|---|
| Breaking force F B | 200%F nom |
| Rated characteristic value C nom | ■ 4 …20mA, 2-wire ■ 4 …20mA, 3-wire ■ DC 0 …10V, 3-wire ■ CANopen ® |
|---|---|
| Load | ■ 4 ... 20 mA, 2-wire: < (U B - 8,75VDC) / 0,024AΩ ■ 4 ... 20 mA, 3-wire: < (U B - 7VDC) / 0,024AΩ ■ DC 0 …10V, 3-wire: (Signal span / 10VDC) × 17 kΩ |
| Supply voltage U B | ■ DC 9 ...36V for current output ■ DC 13 ...36V for voltage output ■ DC 9 ...36V for CANopen ® |
| Connection type | Cable outlet, flying leads |
|---|---|
| Cable diameter | 5 mm[0.197 in] |
| Cable length | 6 m[19.68 ft] |
| Insulation resistance R is | ≥ 5,000 MΩ/ DC 100V |
| Material | PVC |
| Pin assignment | |
|---|---|
| Exc + | |
| Exc - | |
| Sig + | |
| Sig - | |
| Shield |
| Rated temperature range B T, nom | -10 …+40 °C [14 ... 104 °F] |
|---|---|
| Operating temperature range B T, G | -20 …+80 °C [-4 ...+176 °F] |
| Storage temperature range | -20 ...+70 °C [-4 ...+158 °F] |
| Humidity | 35 ... 85 %relative humidity |
| Condensation | Non-condensing |
| Packaging | Individual packaging |
|---|---|
| Instrument labelling (product label) | See operating instructions OI_14541444 for models F33x1_F383x_F3841 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EAC EMCDirective | Eurasian Economic Community |
| Rated load in kg | Dimensions inmm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ∅G | H | ∅K | M | |
| 250 ... 2,500 | 12.7 | 76.2 | 25.4 | 130 | 31.8 | 31.8 | 13 | 15.7 | 13.5 | M12x1.75 |
| 3,000, 5,000 | 19 | 95.3 | 38.1 | 171.5 | 38.1 | 38.1 | 20 | 26 | 20 | M18 x 1.5 |
| 7,500, 10,000 | 25.3 | 124 | 50.8 | 225.5 | 50.8 | 50.8 | 27 | 25.4 | 27 | M24 x 2 |
| Rated load in lb | Dimensions in Inch | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ∅G | H | ∅K | M | |
| 551 ... 5,511 | 0.5 | 3 | 1 | 5.11 | 1.25 | 1.25 | 0.51 | 0.61 | 0.53 | M12x1.75 |
| 6,613, 11,023 | 0.74 | 3.75 | 1.5 | 6.75 | 1.5 | 31.5 | 0.78 | 1.02 | 0.78 | M18 x 1.5 |
| 16,534, 22,046 | 0.99 | 4.88 | 2 | 8.87 | 2 | 2 | 1.06 | 1 | 1.06 | M24 x 2 |
| Model | Description | Order number | |
|---|---|---|---|
| FA205 | Mounting kit for shear or bending beams → See data sheet AC 50.17 | On request | |
| EZE53 | Connectors with moulded cable Straight or angled version, 4- or 5-pin → See data sheet AC 50.08 | On request |
