عارضة الانحناء
الوصف
الطراز F3833 لحزمة الانحناء مناسب لمتطلبات القياس الساكن والديناميكي في اتجاهي قوة الشد وقوة الضغط. وهو يُستخدم لتحديد قوى الانحناء أو الأوزان في مجالات تطبيق متنوعة.
تُستخدم حزمة الانحناء هذه في أنظمة الوزن الصناعية وتقنية المختبرات، وكذلك في صناعة العمليات، وتتميز بدقة قياس عالية.
تُستخدم حزمة الانحناء أيضًا لقياس المستوى الوزني للأوعية مثل الصوامع أو الخزانات.
تتوفر أقدام أحمال مختلفة ومجموعات تثبيت للتركيب أو التوصيل بالقاعدة.
وبحسب التطبيق، تتوفر الموافقات/الاعتمادات المناسبة.

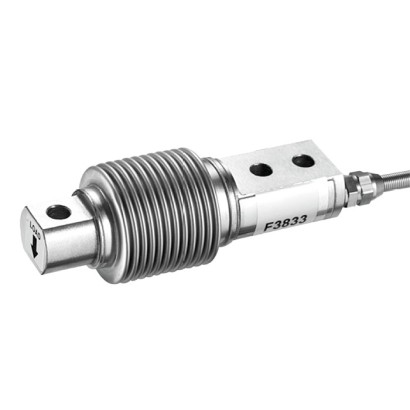

حزمة الانحناء، الطراز F3833
إن مادة جسم القياس هي الفولاذ المقاوم للصدأ. تتوفر كإشارة خرج قياسية إشارة mV/V، ويمكن تضخيمها إلى إشارة تماثلية باستخدام مضخم كابلات أو تجميعها عبر صندوق توصيل. ويتوفر صندوق توصيل مزود بما يصل إلى أربعة مداخل لدمج عدة حزم انحناء.
يمكن عرض الوزن المقاس باستخدام مؤشر وزن.
وبالاقتران مع وحدة الراديو NETRIS ® F، يمكن إرسال القيم المقاسة للجهاز لاسلكيًا. ويمكن استخدام وحدة الراديو هذه لتحقيق حلول للمراقبة عن بُعد عبر الويب.
المزايا
- الحمل المقنن 5 ... 500 kg [11 ... 1,102 lb]
- مادة جسم القياس من الفولاذ المقاوم للصدأ
- منفاخ ملحوم بالكامل
- حماية من الدخول IP68
الأسئلة والأجوبة
ما هو نطاق الأحمال المصنّفة للطراز F3833؟
يتراوح الحمل المصنّف من 5 إلى 500 كجم (11 إلى 1,102 رطل).
ما هي دقة القياس؟
دقة القياس ± 0.02 % Fnom.
ما هي إشارة الخرج القياسية للحساس؟
إشارة الخرج القياسية هي 2.0 ±0.02 mV/V، ويمكن تضخيمها إلى إشارة تماثلية باستخدام مضخّم أو تجميعها عبر صندوق توصيل.
هل يمكن استخدام الحساس في اتجاه الشد أم الضغط فقط؟
يدعم الطراز F3833 كلا الاتجاهين: قوة الشد وقوة الضغط.
ما هي مواد البناء ودرجة الحماية؟
جسم القياس مصنوع من الفولاذ المقاوم للصدأ مع غشاء ملحوم بالكامل، ودرجة الحماية من الدخول IP68.
ما هي حدود درجات الحرارة للتشغيل؟
درجة الحرارة المحيطة من -20 إلى +80 °C، ودرجة حرارة الوسط من -10 إلى +40 °C.
هل يتوفر اعتماد للمناطق الخطرة (Ex)؟
نعم، يتوفر اعتماد الحماية من الانفجار Ex ia IIC T4 Ga، بالإضافة إلى EAC وRoHS وإعلان المطابقة الأوروبي.
كيف يمكن دمج عدة حساسات أو نقل القياسات لاسلكيًا؟
يتوفر صندوق توصيل مزوّد بما يصل إلى أربعة مداخل لدمج عدة حزم انحناء، وبالاقتران مع وحدة الراديو NETRIS® F يمكن إرسال القيم المقاسة لاسلكيًا لحلول المراقبة عن بُعد عبر الويب.
| الطراز | F3833 |
| النوع الفرعي | Bending beam |
| نطاق القوة | 5…500 kg · 11…1102 lb |
| فئة الدقة | ± 0.02 % Fnom |
| درجة حرارة العملية | −10…+40 °C |
| نوع التثبيت | Tension, compression |
| إشارة الخرج | 2.0 ±0.02 mV/V |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP68 |
| الوزن | 0.6 kg |
| الشهادات | EACRoHSEU declaration of conformity |
| حماية الانفجار | Ex ia IIC T4 Ga |
| حماية من الحمل الزائد | 150 % |
| طول الكابل | 3 m |
| لغات ورقة البيانات | EN |
| Standard | In accordance with directive VDI/VDE/DKD 2638 |
|---|---|
| Material of the measuring body | Stainless steel |
| Ingress protection (per IEC/EN 60529) | IP68 |
| Weight | 0.6 kg [1.3 lb] |
| Type of measuring element | Strain gauge |
|---|---|
| Working range | Determination of bending forces or weights in the tension or compression force direction |
| Input resistance R e | 385 ±10Ω |
| Output resistance R a | 350 ±5Ω |
| Relative linearity error d lin | ± 0.02%F nom |
|---|---|
| Relative creep, 30 min. at F nom | ± 0.02%F nom |
| Relative reversibility error v | ≤ ± 0.02%F nom |
| Relative deviation of zero signal d S,0 | ±2%F nom |
| Temperature effect on zero signal TC 0 | ≤ ±0.02 %/ 10 K |
| Temperature effect on characteristic value TC C | ≤ ±0.02 %/ 10 K |
| kg | lb |
|---|---|
| 5 | 11 |
| 10 | 22 |
| 20 | 44 |
| 30 | 66 |
| 40 | 88 |
| 50 | 110 |
| 75 | 165 |
| 100 | 221 |
عرض الكل (13)
| Force limit F L | 150%F nom |
|---|---|
| Breaking force F B | 300%F nom |
| Rated characteristic value C nom | 2.0 ±0.02 mV/V |
|---|---|
| Supply voltage U B | DC 10V (max. 15 V) |
| Connection type | Cable |
|---|---|
| Cable diameter | 5 mm[0.2 in] |
| Cable length | 3,000 mm[118 in] |
| Insulation resistance R is | ≥ 5,000 MΩ/ DC 100V |
| Material | PVC |
| Signal | Cable colour | |
|---|---|---|
| Exc+ | Supply voltage + | Red |
| Exc- | Supply voltage - | Black |
| Sig+ | Signal + | Green |
| Sig- | Signal - | White |
| Shield | Shield | Green-yellow |
| Rated temperature range B T, nom | -10 …+40 °C [14 ...+104 °F] |
|---|---|
| Operating temperature range B T, G | -20 …+80 °C [-4 ...+176 °F] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EAC RoHS directive | Eurasian Economic Community |
| Logo | Description | Region | ||
|---|---|---|---|---|
| NEPSI Hazardous areas | China | |||
| - Ex | Zone 0 gas | Ex ia IIC T4 Ga |
| Rated load in lb | Dimensions in Inch ØD |
|---|---|
| 11 ... 551 | 0.32 |
| 661, 1,102 | 0.39 |
| Model | Description | Order number |
|---|---|---|
| Mounting kit for shear or bending beams → See data sheet AC 50.17 | On request | |
| Analogue cable amplifier → See data sheet FO 58.04 | 64440308 | |
| Junction box for load cells → See data sheet FO 58.02 | 64418893 | |
| Weighing indicator → See data sheet AC 50.14 | 14671552 | |
| Radio unit with BLE and LoRaWAN ® for force measuring instruments → See data sheet AC 40.10 | On request | |
| Connectors with moulded cable Straight or angled version, 4- or 5-pin → See data sheet AC 50.08 | On request |
