محول قوة شد/ضغط
الوصف
محولات قوة الشد/الضغط مناسبة لمتطلبات القياس الساكنة والديناميكية في تدفق القوة المباشر. وتُستخدم لتحديد قوى الشد والضغط في مجالات تطبيقية متنوعة.
تُستخدم محولات القوة لهذه السلسلة في تقنيات الوزن وكذلك في العديد من التطبيقات الصناعية التي تلعب فيها دقة عالية وتركيب بسيط مع إدخال القوة عبر وصليتي اللولب الداخليتين (الأنثويتين) دورًا رئيسيًا، إضافةً إلى السعر غير المرتفع.

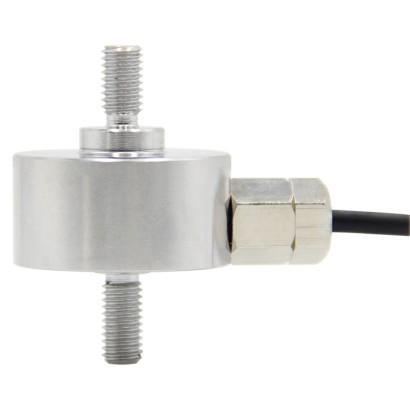

محول قوة الشد/الضغط، الطراز F2812
المزايا
- مدى القياس من 0 ... 50 N حتى 0 ... 1,000 N
- تصميم فائق الصغر
- تصميم من الفولاذ المقاوم للصدأ والمقاوم للتآكل
- حماية IP65
الأسئلة والأجوبة
ما هي مدى قياس القوة المتاحة للطراز F2812؟
يتوفر المحوّل بمدى قياس يبدأ من 0 ... 50 N وصولًا إلى 0 ... 1,000 N، مع مدى وسيط يشمل 100 / 150 / 200 / 300 / 500 و600 N.
ما هي دقة القياس؟
فئة الدقة ±0.5 % Fnom من المدى الاسمي.
ما نوع إشارة الخرج؟
الخرج 2.0 ±0.2 mV/V.
هل يناسب المحوّل بيئات رطبة أو مغبرة؟
نعم، الهيكل مصنوع من الفولاذ المقاوم للصدأ وبدرجة حماية IP65 ضد الغبار ورذاذ الماء.
ما هي حدود الحرارة المسموح بها؟
حرارة الوسط من -10 … +40 °C، والحرارة المحيطة من -20 … +80 °C.
ما الذي يميز F2812 عن باقي محولات القوة؟
تصميمه فائق الصغر مع تركيب مباشر عبر وصليتي لولب داخليتين، ودقة عالية وسعر غير مرتفع، مما يجعله مناسبًا لتقنيات الوزن والقياسات الساكنة والديناميكية.
هل يتحمل المحوّل أحمالًا زائدة؟
نعم، يتحمل حملًا زائدًا بنسبة تصل إلى 120 % من المدى الاسمي.
| الطراز | F2812 |
| النوع الفرعي | Tension/compression force transducer |
| نطاق القوة | 0…50 N · 0…100 N · 0…150 N · 0…200 N · 0…300 N · 0…500 N · 0…600 N · 0…1000 N · 50…1000 N |
| فئة الدقة | ±0.5 % Fnom |
| درجة حرارة العملية | −10…+40 °C |
| نوع التثبيت | Tension, compression |
| إشارة الخرج | 2.0 ±0.2 mV/V |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP65 |
| الوزن | 0.1 kg |
| الشهادات | CERoHSEACEU declaration of conformityEMC directiveRoHS directiveEAC (option) |
| حماية من الحمل الزائد | 120 % |
| طول الكابل | 3 m |
| لغات ورقة البيانات | EN |
| Model F2812 | |
|---|---|
| Rated force F nom N | 50 / 100 / 150 / 200 / 300 / 500 / 600 / 1,000 |
| Relative linearity error din lin 1) | ±0.5%F nom |
| Relative reversibility error v | ±0.5%F nom |
| Relative repeatability error in unchanged mounting position b rg | ±0.25%F nom |
| Relative deviation of zero signal d S,0 | ±2%F nom |
| Temperature effect on zero signalTK 0 | ≤ ±0.2 %/ 10 K |
| Temperature effect on characteristic value TK C | ≤ ±0.2 %/ 10 K |
| Force limit F L | 120%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 ...+40 °C |
| Operating temperature range B T, G | -20 ...+80 °C |
| Input resistance R e | 700 ±30Ω |
| Output resistance R a | 700 ±5Ω |
| Insulation resistance R is | ≥ 5,000 MΩ/DC 100V |
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V |
| Electrical connection | Measuring cable ∅3x3,000mm |
| Voltage supply | |
| Standard | DC 5 ...10V |
| Option | DC 12 …28Vintegrated or cable amplifier 0 (4) ...20mA DC 0 ...10V DC 0 ...5V |
| Ingress protection (per IEC/EN 60529) | IP65 |
| Weight in kg | 0.1 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective | ||
| RoHS directive | ||
| EAC (option) | Eurasian Economic Community | |
| EMCdirective |
| Rated force in N | M |
|---|---|
| 5 / 100 / 150 / 200 / 300 / 500 | M5 |
| 600 / 1,000 | M6 |
| Excitation voltage (+) | Red |
|---|---|
| Excitation voltage (-) | Black |
| Signal (+) | Green |
| Signal (-) | White |
| Shield | Shield |
