محول قوة مصغر للشد/الضغط
الوصف
محولات قوة الشد/الانضغاط المصغّرة مناسبة لمتطلبات القياس الساكن والديناميكي في مسار القوة المباشر. وتُستخدم لتحديد قوى الشد وقوى الانضغاط في مجالات تطبيقات متنوعة.
تُستخدم محولات القوة هذه في تكنولوجيا الاختبار وكذلك في العديد من التطبيقات الصناعية حيث تلعب سهولة التركيب وسعر منخفض دورًا رئيسيًا.

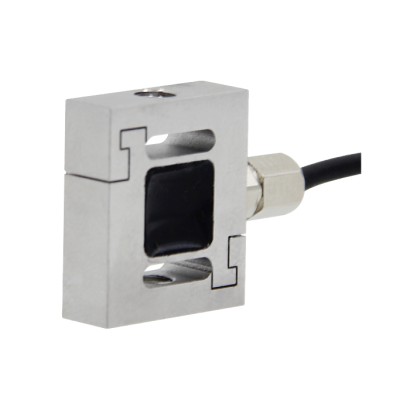

محول قوة الشد/الانضغاط المصغّر، الطراز F2808
المزايا
- مدى القياس 0 ... 5 N إلى 0 ... 2,000 N [0 ... 1 lbf إلى 0 ... 450 lbf]
- حماية من التحميل الزائد
- نسخة فائقة الصغر
- المادة: فولاذ مقاوم للصدأ
الأسئلة والأجوبة
ما هي مجالات قياس القوة المتاحة للطراز F2808؟
يتوفر الطراز F2808 بمجالات من 0 ... 5 N حتى 0 ... 2,000 N [0 ... 1 lbf إلى 0 ... 450 lbf]، بما يغطي متطلبات القياس الساكن والديناميكي.
ما دقة محول القوة F2808؟
دقة القياس ±0.15 % Fnom.
هل يتحمل المحول التحميل الزائد؟
نعم، يحتوي الطراز F2808 على حماية من التحميل الزائد بنسبة 150 %.
ما المواد المستخدمة في تصنيع المحول؟
جسم المحول مصنوع من الستانلس ستيل، ووزنه 0.1 kg فقط بفضل النسخة الفائقة التصغير.
ما نطاق درجات الحرارة الذي يعمل فيه المحول؟
درجة حرارة البيئة المحيطة من -20 … +80 °C، ودرجة حرارة المادة المقاسة من -10 … +40 °C.
ما درجة الحماية من الغبار والماء؟
المحول يتمتع بدرجة حماية IP66.
ما نوع التركيب وإشارة الخرج؟
التركيب للشد والانضغاط مباشرةً في مسار القوة، وإشارة الخرج 1.5 ±0.15 mV/V أو 2.0 ±0.2 mV/V مع كابل بطول 3.0 m.
ما الشهادات التي حصل عليها الطراز F2808؟
حاصل على شهادات RoHS وEAC؛ لا تتوفر شهادات حماية من الانفجار لهذا الطراز ضمن البيانات المعطاة.
| الطراز | F2808 |
| النوع الفرعي | Tension/compression force transducer |
| نطاق القوة | 0…5 N · 0…10 N · 0…20 N · 0…50 N · 0…100 N · 0…200 N · 0…250 N · 0…300 N · 0…500 N · 0…1000 N · 0…2000 N · 0…1 lbf · 0…2 lbf · 0…4.5 lbf · 0…11 lbf · 0…22.48 lbf · 0…45 lbf · 0…56 lbf · 0…67 lbf · 0…112 lbf · 0…225 lbf · 0…450 lbf |
| فئة الدقة | ±0.15 % Fnom |
| درجة حرارة العملية | −10…+40 °C |
| نوع التثبيت | Tension, compression |
| إشارة الخرج | 1.5 ±0.15 mV/V, 2.0 ±0.2 mV/V |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP66 |
| الوزن | 0.1 kg |
| الشهادات | RoHSEAC |
| حماية من الحمل الزائد | 150 % |
| طول الكابل | 3 m |
| لغات ورقة البيانات | EN |
| Model F2808 | |
|---|---|
| Rated force F nom N | 5 / 10 / 20 / 50 / 100 / 200 / 250 / 300 / 500 /1,000 / 2,000 |
| Rated force F nom lbf | 1 / 2 / 4.5 / 11 / 22.48 / 45 / 56 / 67 / 112 / 225 / 450 |
| Relative linearity error din lin 1) | ±0.15%F nom |
| Relative creep, 30 min. | ±0.1%F nom |
| Relative reversibility error v | ±0.1%F nom |
| Relative repeatability error in unchanged mounting position b rg | ±0.1%F nom |
| Relative deviation of zero signal d S,0 | ±2%F nom |
| Force limit F L | 150%F nom |
| Breaking force F B | 300%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 ...+40 °C [14 ... 104 °F] |
| Operating temperature range B T, G | -20 ...+80 °C [-4 ... 176 °F] |
| Input resistance R e | 380 ±30Ω |
| Output resistance R a | 380 ±30Ω |
| Insulation resistance R is | ≥ 5,000 MΩ/DC 100V |
| Output signal (rated characteristic value) C nom | |
| 5 N [1 lbf] | 1.5 ±0.15 mV/V |
| ≥ 10 N [≥ 2 lbf] | 2.0 ±0.2 mV/V |
| Electrical connection | |
| M3, M4 | Cable ∅2x3,000 mm[∅0,08 x 118,11 in] |
| M8 | Cable ∅3x3,000 mm[∅0,12 x 118,11 in] |
| Supply voltage UB | DC 5V (max. 7 V) |
| Ingress protection (per IEC/EN 60529) | IP66 |
| Weight in kg [lbs] | 0.1 [0.22] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union |
| Logo | Description | Region |
|---|---|---|
| EAC RoHS directive | Eurasian Economic Community |
| Rated force in N | Dimensions inmm | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | E | H | L | M | ∅cable | Union nut | |
| 5 / 10 / 20 / 50 | 16 | 19.1 | 7.5 | 6 | 3,000 | M3 | 2 | M4 |
| 100 / 200 / 250 / 300 / 500 | 16 | 19.1 | 13 | 6 | 3,000 | M4 | 2 | M4 |
| 250 / 300 / 500 / 1,000 / 2,000 | 26 | 40 | 13 | 14 | 3,000 | M8 | 3 | M6 |
عرض الكل (6)
| Rated force in lbf | Dimensions in inch | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | E | H | L | M | ∅cable | Union nut | |
| 1 / 2 / 4.5 / 11 | 0.63 | 0.75 | 0.3 | 0.24 | 118.11 | M3 | 0.08 | M4 |
| 22.48 / 45 / 56 / 67 / 112 | 0.63 | 0.75 | 0.51 | 0.24 | 118.11 | M4 | 0.08 | M4 |
| 56 / 67 / 112 / 225 / 450 | 1.02 | 1.57 | 0.51 | 0.55 | 118.11 | M8 | 0.12 | M6 |
| Supply voltage + | Exc + | Red |
|---|---|---|
| Supply voltage - | Exc - | Black |
| Signal + | Sig + | Green |
| Signal - | Sig - | White |
| Shield | Shield | Yellow-green |
