WIKA · قياس القوة · العائلة F2802

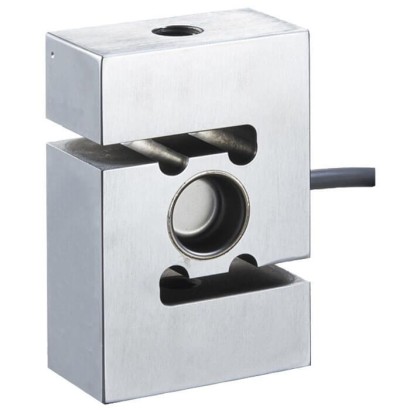

محول قوة شد/ضغط

Name: محول قوة شد/ضغط
Brand: WIKA
Price: 170.80 EUR
Availability: BackOrder

محول قوة شد/ضغط، من النوع S، للقياسات الساكنة والديناميكية في أنظمة الوزن والتطبيقات الصناعية.

النطاق

0…50 kN

الخرج

2.0 ± 0.001 mV/V

الدقة

±0.03 % Fnom (steel)

الحماية

IP65/IP67

RoHSEACEAC RoHSCE

السعر

ابتداءً من ‏171 €

يُحدَّد عند الطلب

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

محولات قوة الشد/الضغط مصممة لمهام القياس الساكن والديناميكي في التدفق المباشر للقوة. وهي تحدد قوى الشد وقوى الضغط ضمن نطاق واسع من التطبيقات.

تُستخدم محولات القوة من طراز F2802 في تكنولوجيا الوزن وكذلك في عدد لا يحصى من التطبيقات الصناعية، حيث تلعب الدقة العالية والتركيب السهل مع إدخال القوة عبر الوصلتين الداخليتين الملولبتين والسعر المناسب دورًا حاسمًا.

محول قوة الشد/الضغط، طراز F2802

المزايا

مدايا القياس 0 ... 0,5 kN حتى 0 ... 50 kN [0 ... 112 lbf إلى 0 ... 11,241 lbf / 0 ... 110 lbs إلى 0 ... 11,023 lbs]
تصميم مقاوم للتآكل من الفولاذ المقاوم للصدأ أو الفولاذ
درجة الحماية من الدخول: IP65 (< 5 kN / < 1,124 lbf / < 1,102 lbs) IP67 (≥ 5 kN / ≥ 1,124 lbf / ≥ 1,102 lbs)
IP65 (< 5 kN / < 1,124 lbf / < 1,102 lbs)
IP67 (≥ 5 kN / ≥ 1,124 lbf / ≥ 1,102 lbs)

الأسئلة والأجوبة

ما هي نطاقات القياس المتوفرة لمحول القوة F2802؟

يتوفر المحول بنطاقات من 0 ... 0,5 kN حتى 0 ... 50 kN، مع نطاقات مكافئة بوحدات lbf وlbs وkg حسب بيانات المنتج.

ما هي دقة محول القوة F2802؟

الدقة ±0.03 % Fnom للنسخة المصنوعة من الفولاذ السبائكي، و±0.05 % Fnom للنسخة المصنوعة من الفولاذ المقاوم للصدأ.

ما هي درجة الحماية من الدخول (IP) لهذا المحول؟

النسخ ذات النطاقات الأقل من 5 kN تحمل تصنيف IP65، أما النسخ ذات النطاقات من 5 kN فأعلى فتحمل تصنيف IP67.

هل يمكن استخدام F2802 في القياسات الديناميكية؟

نعم، صُمم المحول من النوع S للقياسات الساكنة والديناميكية على حد سواء في أنظمة الوزن والتطبيقات الصناعية.

ما هي مواد التصنيع المتاحة للمحول؟

يتوفر المحول بتصميم من الفولاذ السبائكي أو الفولاذ المقاوم للصدأ، ويزن حوالي 0.3 kg.

ما هي الشهادات التي يحملها طراز F2802؟

يحمل المحول شهادات RoHS وEAC وEAC RoHS وCE، ولا تتوفر في البيانات أي موافقات للمناطق الخطرة.

كيف يتم تركيب المحول وإدخال القوة إليه؟

يُركّب المحول لقياس الشد والضغط معًا، ويتم إدخال القوة عبر الوصلتين الداخليتين الملولبتين، ويرتبط بكابل طوله 3.0 m.

ما هو خرج الإشارة للمحول؟

إشارة الخرج المقننة هي 2.0 ± 0.001 mV/V.

التعريف

الطراز	F2802
النوع الفرعي	S-Type

نطاق القياس

نطاق القوة

0…0.5 kN · 0…1 kN · 0…2 kN · 0…5 kN · 0…10 kN · 0…20 kN · 0…30 kN · 0…50 kN · 0…112 lbf · 0…225 lbf · 0…450 lbf · 0…1124 lbf · 0…2248 lbf · 0…4496 lbf · 0…6744 lbf · 0…11241 lbf · 0…110 lbs · 0…221 lbs · 0…441 lbs · 0…1102 lbs · 0…2205 lbs · 0…4409 lbs · 0…6614 lbs · 0…11023 lbs · 0…50 kg · 0…100 kg · 0…200 kg · 0…500 kg · 0…1000 kg · 0…2000 kg · 0…3000 kg · 0…5000 kg

دقة القياس

فئة الدقة

±0.03 % Fnom (steel), ±0.05 % Fnom (stainless steel)

ظروف العملية

درجة حرارة العملية	−10…+40 °C
نوع التثبيت	Tension/compression

الخصائص الكهربائية

إشارة الخرج

2.0 ± 0.001 mV/V

المواد

مادة خلية الحمل

Alloy steel, Stainless steel

بيئة التشغيل

حرارة المحيط	−20…+80 °C
تصنيف IP	IP65/IP67
الوزن	0.3 kg

الشهادات والموافقات

الشهادات

RoHSEACEAC RoHSCE

تفاصيل إضافية

حماية من الحمل الزائد	150 %
طول الكابل	3 m
لغات ورقة البيانات	EN, DE

جداول من ورقة البيانات

Model F2802			2
nom Rated force F nom lbf	112	225	450	1,124	2,248	4,496	6,744	11,241
Rated load F nom kg	50	100	200	500	1,000	2,000	3,000	5,000
Rated load F nom lbs	110	221	441	1,102	2,205	4,409	6,614	11,023
Relative linearity error din lin 1)
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative creep, 30 min.
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative reversibility v
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative repetability error in unchanged mounting position	b rg
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative deviation of zero signal d S,0	±2%F nom
Temperature effect on zero signalTK 0	≤ ±0.025 %/10 K
Temperature effect on characteristic value TK C	≤ ±0.025 %/10 K
Force limit F L	150%F nom
Breaking force F B	200%F nom
Material of measuring body	■ Stainless steel ■ Alloy steel
Rated temperature range B T, nom	-10 ...+ 40 °C [14 ... 104 °F]
Operating temperature range B T, G	-20 ...+ 80 °C [-4 ... 176 °F]
Input resistance R e	385 ± 30Ω
Output resistance R a	350±5Ω
Insulation resistance R is	≥ 5,000 MΩ/DC 100V
Output signal (rated output) C nom	2.0 ± 0.001 mV/V
Electrical connection	Cable ∅5x3,000 mm[∅0.2 x 118.11 in]
Supply voltage UB	■ DC 5 ...10V ■ DC 12 ...28V integrated or cable amplifier ■ 0(4) ...20mA DC 0 ...10V
Protection (acc. to IEC/EN 60529)
< 5 kN [< 1,124 lbf / < 1,102 lbs]	IP65
≥ 5 kN [≥ 1,124 lbf / ≥ 1,102 lbs]	IP67
Rated force F nom in / Weight in kg [lbs]
0.5 kN (112 lbf / 110 lbs)	0,3 (0,66)
1 kN; 2 kN; 5 kN; 10 kN (225 lbf; 450 lbf; 1.124 lbf; 2.248 lbf / 221 lbs; 441 lbs, 1.102 lbs; 2.205 lbs)	0,5 (1,1)
20 kN; 30 kN (4.496 lbf; 6.744 lbf / 4.409 lbs; 6.614 lbs)	1,3 (2,87)
50 kN (11.241 lbf / 11.023 lbs)	1,4 (3,09)

Logo	Description	Region
	EU declaration of conformity RoHS directive	European Union

Logo	Description	Region
	EAC RoHS directive	Eurasian Economic Community

Rated force in kN	Dimensions inmm
	B	H	W	M	L
0.5	50.8	63.5	25.4	M8	3,000
1 / 2	50.8	76.2	25.4	M12	3,000
5 / 10	57.2	87.3	31	M12	3,000
20 / 30	68.8	100	36.5	M24 x 2	3,000
50	76.2	114.3	36.5	M24 x 2	3,000

عرض الكل (6)

Rated force in lbf	Rated force in lbs	Dimensions in inch
B	H	W	M	L
112	110	2	2.5	1	M8	118.11
225 / 450	221 / 441	2	3	1	M12	118.11
1,124 / 2,248	1,102 / 2,205	2.25	3.44	1.22	M12	118.11
4,496 / 6,744	4,409 / 6,614	2.71	3.94	1.44	M24 x 2	118.11
11,241	11,023	3	4.50	1.44	M24 x 2	118.11

Electrical connection

Supply voltage +	Exc+	Red
Supply voltage -	Exc-	Black
Signal +	Sig+	Green
Signal -	Sig-	White
Shield	Shield	Yellow-green
