محول قوة انضغاطي مع مقاييس إجهاد
الوصف
محول/حساس قوة الشد/الضغط طراز F1222 بتصميم مصغّر مع مقاومات قياس الإجهاد (strain gauges)، مناسب لقياس القوى الساكنة والديناميكية في مسار القوة المباشر.
تعمل القبعة الكروية ذات السطح الكروي، والمعروفة أيضًا باسم زر إدخال الحمل، على امتصاص قوى الضغط وتضمن إدخال القوة بشكل محوري وعمودي ومتمركز. وبذلك تُنقل القوة إلى الجهاز بشكل مركزي ومتساوٍ. وهذا يتيح قياسًا دقيقًا لقوى الضغط الفعلية في مجموعة واسعة من التطبيقات.
يتم تشويه نابض القياس بشكل مرن بواسطة قوة ضغط يتم إدخالها في اتجاه القوة. يتم قياس الشدود الميكانيكية الناتجة بواسطة مقاومات قياس الإجهاد، ثم تحويلها إلى إشارة خرج كهربائية وإخراجها كإشارة mV/V.

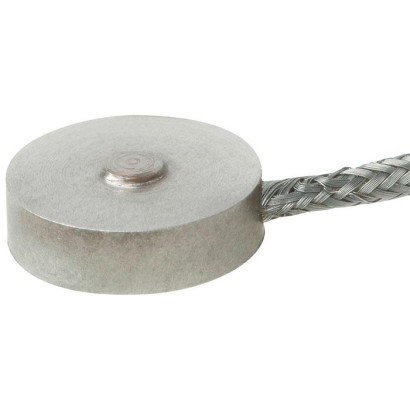

محول قوة الضغط، طراز F1222
بفضل تصميمه المصغّر شديد الاكتناز، فإن الجهاز مناسب بشكل خاص للاستخدام في حالات التركيب المحدودة المساحة. ويمكن تركيبه أفقيًا أو رأسيًا.
إن الجهاز المصغّر المُحكم الإغلاق بإحكام والمصنوع من الفولاذ المقاوم للصدأ مقاوم للرشّ ويضمن تشغيلًا موثوقًا حتى في ظل ظروف التشغيل القاسية.
المزايا
- قوى مقننة من 0 ... 2.25 lb إلى 0 ... 1,124 lb [0 … 10 N إلى 0 … 5,000 N]
- للقياس الساكن والديناميكي
- تطبيق القوة عبر الغطاء الكروي
- معايرة بالضغط
- تصميم مصغّر مدمج، ارتفاع تركيب منخفض
الأسئلة والأجوبة
ما مدى القوى التي يقيسها طراز F1222؟
تبلغ القوى المصنّفة من 0 … 10 N إلى 0 … 5,000 N، أي ما يعادل 0 … 2.25 lbf إلى 0 … 1,124 lbf (0 … 1.02 kg إلى 0 … 453.6 kg).
ما دقة قياس هذا المحول؟
دقة القياس هي ±1 % من القوة المصنّفة (±1 % Fnom).
هل يناسب الجهاز القياس الديناميكي أم الساكن فقط؟
الطراز F1222 مناسب لكلٍّ من القياس الساكن والديناميكي.
كيف تُدخل القوة إلى المستشعر؟
تُدخل القوة عبر القبعة الكروية (زر إدخال الحمل) التي تضمن إدخال القوة بشكل محوري ومتمركز، ويكون الجهاز معايَرًا للانضغاط.
ما مواد التصنيع وما حماية البيئة؟
جسم المستشعر مصنوع من الفولاذ المقاوم للصدأ، والحماية من الدخول IP65، وهو مقاوم للرشّ بما يتيح تشغيلًا موثوقًا في ظروف قاسية.
ما نطاق درجات الحرارة المسموح به للتشغيل؟
يمكن التشغيل عند درجات حرارة محيطة ولوسط تتراوح بين -54 °C و+121 °C.
هل يحمل الجهاز موافقات للمناطق الخطرة (ATEX)؟
لا تتضمن البيانات المتاحة أي موافقة لحماية من الانفجار؛ الشهادات المعتمدة هي RoHS وEAC وCE وإقرار المطابقة الأوروبي.
ما الذي يميّز F1222 عن غيره من مستشعرات قوة الانضغاط؟
تصميمه المصغّر شديد الاكتناز بارتفاع تركيب منخفض ووزن 0.005 كغ فقط، ما يجعله مثاليًا لحالات التركيب المحدودة المساحة، ويمكن تركيبه أفقيًا أو رأسيًا.
| الطراز | F1222 |
| النوع الفرعي | Compression force transducer |
| نطاق القوة | 10…5000 N · 2.25…1124 lbf · 1.02…453.6 kg · 0…10 N · 0…5000 N · 0…2.25 lbf · 0…1124 lbf · 0…1.02 kg · 0…453.6 kg |
| فئة الدقة | ±1 % Fnom |
| درجة حرارة العملية | −54…+121 °C |
| نوع التثبيت | Compression |
| إشارة الخرج | mV/V |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −54…+121 °C |
| تصنيف IP | IP65 |
| الوزن | 0.005 kg |
| الشهادات | RoHSEACEU declaration of conformityCE |
| حماية من الحمل الزائد | 150 % |
| طول الكابل | 1.5 m |
| لغات ورقة البيانات | EN |
| Relative linearity error d lin | ±1%F nom |
|---|---|
| Relative reversibility error v | ±0.25%F nom |
| Relative repeatability error in unchanged mounting position b rg | ±0.1%F nom |
| Relative deviation of zero signal d S, 0 | ±2%F nom |
| Temperature effect on zero signal TC 0 | ≤ ±0.2 %/ 10 K |
| Temperature effect on characteristic value TC C | ≤ ±0.4 %/ 10 K |
| Force limit F L | 150%F nom |
|---|---|
| Breaking force F B | > 300%F nom |
| Vibration stress F rb per DIN 50100 | 70%F nom |
| Rated characteristic value C nom | |
|---|---|
| Rated force 2.25 lb [ 10 N ] | 1.0 mV/V |
| Rated force ≥ 5 ... 1,124 lb [ 20 N ... 5 kN ] | 2.0 mV/V |
| Voltage supply | DC 5V (max.DC 5 V) for mV/V output |
| Connection type | Cable outlet, shielded (sheathed with stainless steel braid) |
|---|---|
| → Customer-specific cable outlet on request | |
| Cable length | 59.06 in [1.5 m] |
| → Other cable lengths on request | |
| Insulation resistance R is | >2GΩ |
| Material | PTFE |
عرض الكل (9)
| Rated temperature range B T, nom | -65 ...+250 °F [-54 …+121 °C] |
|---|---|
| High-temperature version up to 482 °F [250 °C] | |
| Compensated rated temperature range | 59 ... 159,8 °F [15 …71°C] |
| Operating temperature range B T, G | -65 ...+250 °F [-54 ...+121 °C] |
| Reference temperature T ref | 73 °F [23 °C] |
| Storage temperature range | -65 ...+250 °F [-54 ...+121 °C] |
| Humidity | 35 ... 85 %relative humidity |
| Condensation | Non-condensing |
| Operating altitude | ≤ 8,202 ft [2,500 m] above sea level |
| Packaging | Individual packaging |
|---|---|
| Instrument labelling (product label) | → See operating instructions 14505085 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EAC RoHS directive | Eurasian Economic Community |
| Rated load/force F nom | Dimensions in inch | |||||
|---|---|---|---|---|---|---|
| lb | kg | N | ØA | B | C | ØD |
| 2.25 ... 50 | 1 ... 22.68 | 10 ... 222.41 | 0.09 | 0.12 | 0.02 | 0.38 |
| 100 ... 250 | 51 ... 113.4 | 444.82 ... 1,112 | 0.12 | 0.15 | 0.02 | 0.50 |
| 500 ... 1,124 | 204 ... 453.6 | 2,224 ... 5,000 | 0.25 | 0.25 | 0.02 | 0.75 |
| Rated load/force F nom | Dimensions inmm | |||||
|---|---|---|---|---|---|---|
| lb | kg | N | ØA | B | C | ØD |
| 2.25 ... 50 | 1 ... 22.68 | 10 ... 222.41 | 2.3 | 3.3 | 0.5 | 9.7 |
| 100 ... 250 | 51 ... 113.4 | 444.82 ... 1,112 | 3.0 | 3.8 | 0.5 | 12.7 |
| 500 ... 1,124 | 204 ... 453.6 | 2,224 ... 5,000 | 6.4 | 6.4 | 0.5 | 19.1 |
