محول/مستشعر قوة ضغط هيدروليكي
الوصف
محوّل ضغط/قوة الانضغاط الهيدروليكي المدمج متاح بدءًا من حمل مُقدّر يبلغ 160 N وحتى 60 kN. يُعد قياس القوة الهيدروليكية طريقة بسيطة لالتقاط وعرض القوى التي تحدث في تطبيقات مختلفة. ويمكن العثور على تطبيقات لقياس القوة الهيدروليكية في تصنيع المعدات، وفي بناء الأجهزة والآلات الخاصة، وكذلك ضمن أنظمة القياس والتحكم.

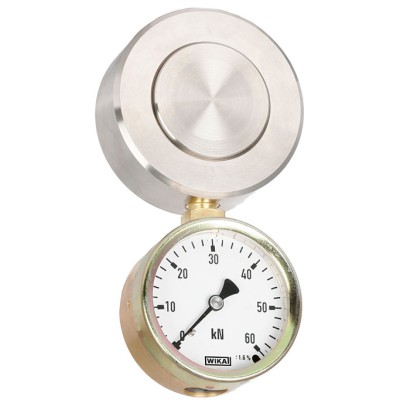

محوّل قوة الانضغاط الهيدروليكي، الطراز F1106
يتم قياس القوة باستخدام مبدأ الهيدروليك: تؤدي القوة المؤثرة على مكبس إلى زيادة في الضغط يمكن تصورها على جهاز عرض متصل. ويمكن تحديد مقياس جهاز العرض بوحدات مختلفة، مثل N و kN و kg و t.
المزايا
- نطاقات القياس 0 ... 160 N [0 ... 36 lbf] إلى 0 ... 60 kN [0 ... 13,488 lbf]
- خطأ الخطية النسبي: ±1.0 ... ±1.6 % F nom مع مقياس ضغط تناظري ±0.5 % F nom مع مقياس ضغط رقمي أو حساس ضغط
- ±1.0 ... ±1.6 % F nom مع مقياس ضغط تناظري
- ±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط
- سكتة المكبس ≤ 0.5 mm [0.02 in]
- يعمل بدون جهد تغذية
- ضمان عدم التسرب لمدة 5 سنوات
الأسئلة والأجوبة
ما هو مدى القياس لمحول F1106؟
يتوفر بمدى يبدأ من 0 ... 160 N [0 ... 36 lbf] وحتى 0 ... 60 kN [0 ... 13,488 lbf].
ما دقة القياس؟
خطأ الخطية النسبي هو ±1.0 ... ±1.6 % F nom عند استخدام مقياس ضغط تناظري، و±0.5 % F nom عند استخدام مقياس ضغط رقمي أو مستشعر ضغط.
هل يحتاج المحول إلى جهد تغذية؟
لا، يعمل المحول بدون جهد تغذية لأنه يعتمد على المبدأ الهيدروليكي بالكامل.
كيف يتم تركيب المحول؟
التركيب متاح عبر Adapter L = 50 mm، أو تركيب مباشر، أو عبر شعيرة (capillary) أو خرطوم قياس.
ما هي درجة حرارة التشغيل المسموح بها؟
درجة حرارة البيئة والوسط من -25 °C إلى +50 °C.
ما هي درجة الحماية من الغبار والماء؟
المحول مصنّف بدرجة حماية IP65.
هل هناك حماية من التحميل الزائد؟
نعم، يتحمل المحول تحميلاً زائداً بنسبة 100 %.
ما الذي يميز F1106 عن غيره؟
إنه نسخة مدمجة تعمل هيدروليكياً دون تغذية كهربائية، مع ضمان عدم التسرب لمدة 5 سنوات، ويُقرأ على أجهزة عرض متنوعة بوحدات N وkN وkg وt.
| الطراز | F1106 |
| النوع الفرعي | Hydraulic compression force transducer |
| نطاق القوة | 0…160 N · 0…60 kN · 0…13488 lbf · 160…60000 N · 0.16…60 kN · 36…13488 lbf · 0…36 lbf |
| فئة الدقة | ≤ ±1.6 % Fnom (analogue), ≤ ±0.5 % Fnom (digital) |
| درجة حرارة العملية | −25…+50 °C |
| نوع التثبيت | Adapter L = 50 mm, direct mounting, capillary, measuring hose |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −25…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 1.2 kg |
| الشهادات | EACRoHSEU declaration of conformityEMV-directiveRoHS-directiveEUEMVCE |
| حماية من الحمل الزائد | 100 % |
| لغات ورقة البيانات | EN |
| Model F1106 | |
|---|---|
| Rated force F nom | 0 ... 160 N to 0 ... 60 kN [0 ... 36 lbf to 0 ... 13,489 lbf] |
| Nominal size | NS 10 |
| Display | |
| Standard | Pressure gauge 213.40 (NS 63) |
| Option | Pressure gauge with contacts PSG23 Digital pressure gauge DG-10 |
| Relative linearity error d lin | |
| Standard | ≤ ±1.6%F nom (analogue display) |
| Option | ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5 mm[< 0.02 in] |
| Rated temperature range B T, nom | -25 …+50 °C [-13 ... 122 °F] |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type | |
| Standard | Adapter L = 50 mm[1.96 in] |
| Option | Direct mounting |
| Capillary | |
| Measuring hose for 'separation without any losses' | |
| Fill fluid | Glycerine 70% / water30% |
| Assembly aid | Threaded holes on the bottom of the case |
| Options | Mounting flange |
| Spacer disc | |
| Weight | |
| with pressure gauge 213.40 (NS 63) | 1.2 kg [2.65 lbs] |
| with digital pressure gauge DG-10 | 1.4 kg [3.1 lbs] |
| Logo Description | Region |
|---|---|
| EU declaration | European Union |
| EMV-directive | |
| RoHS-directive | |
| EAC (option) | Eurasian Economic Community |
| EMV-directive |
| ØA | ØB | ØC | ØD | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 45 [1.77] | 63 [2.68] | 50 [1.96] | 75 [2.95] | 30 [1.18] | 2 [0.08] | 14 [0.55] | 12.5 [0.49] | 34 [1.34] | 150 [5.9] | 8 [0.03] |
| Version | Pressure gauge | Digital pressure gauge | Options | |||
|---|---|---|---|---|---|---|
| Rated force | System pressure | 213.40 | DG-10 | Measuring hose DN 2 [max. L 1) ] | Capillary [max. L 1) ] | |
| N/kN [lbf] | bar | m | m | |||
| 160 [36] | N [lbf] | 1.6 | 1) | - | - | - |
| 250 [56] | 2.5 | 1) | - | - | - | |
| 400 [90] | 4 | 1) | - | - | 1.0 | |
| 600 [135] | 6 | | - | 0.5 | 1.0 | |
| 1 [225] | kN [lbf] | 10 | | - | 1.0 | 2.0 |
| 1.6 [359,7] | 16 | | - | 1.0 | 2.0 | |
| 2 [450] | 20 | - | 2) | 1.5 | 2.0 | |
| 2.5 [562] | 25 | | - | 1.5 | 2.0 | |
| 4 [900] | 40 | | - | 1.5 | 2.0 | |
| 5 [1,124] | 50 | - | | 2.0 | 2.0 | |
| 6 [1,348.85] | 60 | | - | 2.0 | 2.0 | |
| 10 [2,248] | 100 | | | 2.0 | 2.0 | |
| 16 [3,597] | 160 | | | 2.0 | Other lengths on request | |
| 25 [5,620] | 250 | | | 3.2 | ||
| 32 [7,194] | 315 | | - | 3.2 | ||
| 40 [8,992] | 400 | | | 3.2 | ||
| 60 [13,488] | 600 | | | 3.2 | ||
| Other rated loads and versions on request |
