محول/مستشعر قوة ضغط هيدروليكي
الوصف
يُستخدم محوّل القوة الهيدروليكية طراز F1101 في التطبيقات التي تتوفر فيها مساحة تركيب محدودة لالتقاط القوى وعرضها بسهولة. تتيح الأبعاد الصغيرة جدًا إمكانية التركيب حتى في التطبيقات ذات مساحة التركيب المحدودة.
يُعدّ محوّل القوة الهيدروليكية مناسبًا بشكل خاص لقياس قوى الانضغاط التي تنشأ أثناء إغلاق الأبواب والأبواب الدوّارة الأوتوماتيكية أو الأجسام المماثلة. يُعدّ قياس القوة الهيدروليكية طريقة بسيطة لالتقاط وعرض القوى التي تحدث في مختلف التطبيقات.

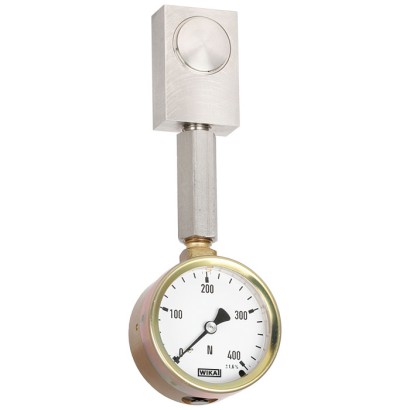

محوّل قوة الانضغاط الهيدروليكية، طراز F1101
يتم إجراء قياس القوة باستخدام مبدأ الهيدروليك: تؤدي القوة المؤثرة على مكبس إلى زيادة في الضغط يمكن تصورها على جهاز عرض متصل. ويمكن تحديد مقياس جهاز العرض بوحدات مختلفة (مثل N، kN، kg، t).
المزايا
- نطاقات القياس 0 ... 100 N إلى 0 ... 36 kN
- خطأ الخطية النسبي ±1.0 ... 1.6 % F nom مع مقياس ضغط تناظري، و±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط (بالنسبة للقوة المقننة الأقل من 500 N، يكون خطأ الخطية النسبي ±1.6 % F nom لجميع أجهزة القياس المتصلة.)
- سكتة المكبس ≤ 0.5 mm
- يعمل بدون جهد تغذية
- ضمان عدم التسرب لمدة 5 سنوات (يُعد الاستخدام المقصود لوحدة قياس القوة شرطًا أساسيًا للضمان الممتد لمدة 5 سنوات.)
الأسئلة والأجوبة
ما هي مدى القوة التي يقيسها طراز F1101؟
تتراوح مدى القياس من 0 ... 100 N إلى 0 ... 36 kN.
ما دقة القياس؟
الخطأ الخطي النسبي هو ±1.0 ... 1.6 % F nom مع مقياس ضغط تناظري، و±0.5 % F nom مع مقياس ضغط رقمي أو حساس ضغط. للقوة المقننة الأقل من 500 N يكون الخطأ ±1.6 % F nom مع جميع أجهزة العرض.
هل يحتاج الجهاز إلى مصدر تغذية؟
لا، يعمل محوّل القوة الهيدروليكية دون جهد تغذية، إذ يُعرض الضغط الهيدروليكي مباشرة على جهاز العرض المتصل.
كيف يتم قياس القوة؟
يتم القياس وفق المبدأ الهيدروليكي: تؤدي القوة المؤثرة على مكبس إلى زيادة في الضغط تُعرض على جهاز عرض متصل، ويمكن تحديد المقياس بوحدات مختلفة مثل N أو kN أو kg أو t.
ما نطاق درجات الحرارة المسموح به؟
درجة حرارة البيئة المحيطة ودرجة حرارة الوسط كلاهما من -25 … +50 °C.
هل يناسب التركيب في المساحات الضيقة؟
نعم، صُمم طراز F1101 خصيصًا للتطبيقات ذات مساحة التركيب المحدودة، ويُركَّب عبر Adapter بطول L = 50 mm مع خرطوم قياس شعيري.
ما مستوى الحماية من الغبار والماء؟
تصنيف حماية الدخول هو IP65.
ما الذي يميز F1101 عن غيره؟
يجمع بين أبعاد صغيرة جدًا للتركيب في مساحات محدودة، وعمل بدون تغذية كهربائية، وشوط مكبس ≤ 0.5 mm، مع ضمان عدم تسرب لمدة 5 سنوات عند الاستخدام المطابق للمقصود.
| الطراز | F1101 |
| النوع الفرعي | Hydraulic compression force transducer |
| نطاق القوة | 0…100 N · 0…36 kN |
| فئة الدقة | ±1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| درجة حرارة العملية | −25…+50 °C |
| نوع التثبيت | Adapter L = 50 mm, Capillary Measuring hose |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −25…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 0.6 kg |
| حماية من الحمل الزائد | 130 % |
| لغات ورقة البيانات | EN |
| Model F1101 | |
|---|---|
| Rated force F nom | 0 ... 100 N to 0 ... 36 kN |
| Nominal size | NS 6 |
| Display ■ Standard ■ Option | Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -25 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | AdapterL=50mm Capillary Measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine/water 70 %/30% |
| Weight in kg ■ with pressure gauge 213.40 (NS 63) ■ with digital pressure gauge DG-10 | 0.6 1 |
| Version | Display | Options | ||||
|---|---|---|---|---|---|---|
| Rated force | System pressure | 213.40 | DG-10 | Measuring hose DN2 [max. L 1) ] | Capillary [max. L 1) ] | |
| N/kN | bar | m | ||||
| 100 | N | 1.6 | | - | - | - |
| 160 | 2.5 | | - | - | - | |
| 250 | 4 | | - | - | 1.0 | |
| 400 | 6 | | - | 0.5 | 1.0 | |
| 600 | 10 | | - | 1.0 | 2.0 | |
| 1 | kN | 16 | | - | 1.0 | 2.0 |
| 1.2 | 20 | - | 2) | 1.5 | 2.0 | |
| 1.6 | 25 | | - | 1.5 | 2.0 | |
| 2.5 | 40 | | - | 1.5 | 2.0 | |
| 3.2 | 50 | - | | 2.0 | 2.0 | |
| 4 | 60 | | - | 2.0 | 2.0 | |
| 6 | 100 | | | 2.0 | 2.0 | |
| 10 | 160 | | | 2.0 | 4.0 | |
| 16 | 250 | | | 3.2 | 4.0 | |
| 20 | 315 | | - | 3.2 | 4.0 | |
| 25 | 400 | | | 3.2 | 6.0 | |
| 36 | 600 | | | 3.2 | 6.0 |
