إلكترونيات قياس الوزن بحساسات قياس الإجهاد
الوصف
توفّر إلكترونيات الوزن لطراز E1932 مزيجًا من أعلى دقة وكفاءة من حيث التكلفة. وهي مناسبة على نحو مثالي للتطبيقات المتنقلة مثل ميزان الشاحنات الرافعة (forklifts) وكابينات المركبات والرافعات، وكذلك لميزان المنصات، إضافةً إلى تطبيقات OEM.
بفضل هيكلها المتين وإتاحة خيارات متعددة لتغذية الجهد، تُعد E1932 الشريك المثالي لتطبيقات الوزن البسيطة حتى للاستخدام في ظروف تشغيل صناعية صعبة.
تتوفر أيضًا إلكترونيات وزن رقمية فائقة النحافة مع لوحة أمامية مصنوعة من الفولاذ المقاوم للصدأ. ويمكن أيضًا تزويد هذا الطراز بعلبة بدرجة حماية IP65 مصنوعة من الفولاذ المقاوم للصدأ للتركيب على الحائط أو على سطح مكتب.

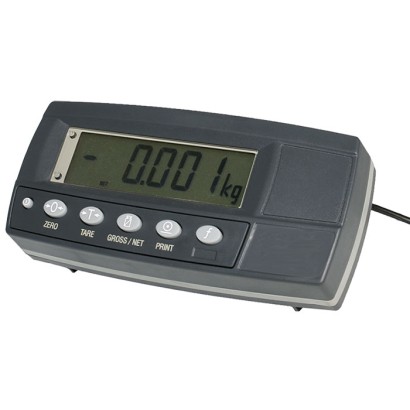

إلكترونيات وزن بمقياس انفعال (Strain gauge)، طراز E1932
يمكن تشغيل الجهاز بشكل مستمر حتى 75 ساعة في وضع التشغيل ببطارية قابلة للشحن. يتم ضبط الجهاز وإعداده باستخدام لوحة المفاتيح عبر الواجهة البصرية المدمجة أو عبر برنامج الكمبيوتر الشخصي. ويمكن حفظ جميع الإعدادات ونقلها إلى جهاز آخر. يمكن استخدام ما يصل إلى 10 نقاط للمعايرة الخطية (linearisation).
المزايا
- شاشة عرض بلورية سائلة (LCD) من 6 خانات مع إضاءة خلفية
- وظائف شاملة سهلة الإعداد على الجهاز أو عبر الكمبيوتر
- موافقة دولية للتطبيقات التي تتطلب قياسات موثقة OIML، NTEP
- تشغيل بالتيار المتردد AC والتيار المستمر DC (DC 7 ... 24 V) وبطارية (قابلة لإعادة الشحن) (DC 4.8 ... 24 V) – مثالي لعدد من التطبيقات المحمولة
- حماية عالية ضد دخول الأجسام والماء، IP65
الأسئلة والأجوبة
ما هو نطاق درجة حرارة التشغيل المحيط لهذا الطراز؟
يعمل الجهاز في نطاق درجات حرارة محيطة من -10 … +50 °C.
ما هي درجة الحماية من دخول الغبار والماء؟
درجة الحماية IP65، مما يجعله مناسبًا لظروف التشغيل الصناعية.
هل يمكن تشغيل الجهاز بالبطارية؟
نعم، يعمل بالتيار المتردد أو المستمر (DC 7 … 24 V) أو ببطارية قابلة للشحن (DC 4.8 … 24 V)، مع تشغيل مستمر حتى 75 ساعة بوضع البطارية.
ما هي المخارج والواجهات المتوفرة؟
مخرجان ترانزستوريان معزولان (max. DC 50 V / 300 mA) وواجهة RS-232.
هل تحمل الإلكترونيات اعتمادات للموازين المعتمدة؟
نعم، تحمل اعتمادات OIML وNTEP للتطبيقات التي تتطلب قياسات معتمدة، بالإضافة إلى FCC وCE وC-Tick.
ما دقة هذا الطراز؟
فئة الدقة المعلنة هي 60,000 d.
كيف يتم ضبط الجهاز وإعداده؟
يُضبط عبر لوحة المفاتيح باستخدام الواجهة البصرية المدمجة على الجهاز أو عبر برنامج الكمبيوتر الشخصي، ويمكن حفظ جميع الإعدادات ونقلها إلى جهاز آخر. ---
| الطراز | E1932 |
| النوع الفرعي | Weighing electronics |
| فئة الدقة | 60,000 d |
| إشارة الخرج | 2 insulated transistor outputs (max. DC 50 V / 300 mA), RS-232 interface |
| حرارة المحيط | −10…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 0.25 kg |
| الشهادات | OIMLNTEPFCCCEC-Tick |
| لغات ورقة البيانات | EN |
| Model E1932 | |
|---|---|
| Measuring range | Measuring span: 0.1 mV/V to 3.0 mV/V nominal weight Zero point: adjustable from ±2 %to ±100 %nominal weight Tare: max.±2 mV/V |
| Display | 6-digit LC display, 20 mmhigh LED backlighting Units and auxiliary display |
| Sensor supply | DC 5V for up to 4 x 350 or 8 x 700 Ohm load cells (4-wire or 6-wire and shield) |
| Max. load cell resistance | 3,500 Ω(commercial 4 x 350 Ω, non-commercial 8 x 350 Ω) |
| Accuracy | Resolution of 60,000 d, minimum 0.25 µV/division |
| Linearisation | Number of linearisation steps: 10 |
| Service temperature range | -10 …+50 °C |
| Interface | Infrared data transfer with rin-LINK cable Optional: Connection cable for USB or RS-232 interface |
| Output signal (option) | 2 insulated transistor outputs are possible (max.DC 50V / 300 mA) RS-232 interface: automatic transfer, network or printer Transmission rate: 240, 4,800 or 9,600 baud |
| Digital input (optional) | 1 programmable user input |
| Battery-buffered clock/calendar (optional) | Battery life of at least 10 years |
| Resolution | 24-bit A/D converter |
| Sampling rate | 20 Hz |
| Supply voltage ■ Standard ■ Option | DC 7 ... 24 V, 4, 8, 9, 6, 12 and 24V batteries (max. 2.5 VA) Power supply unit:AC 110/240V 50/60 Hz in, DC 12V 1.5 A out Battery: 4 x AA batteries (alkaline or NiMH rechargeable batteries, NiCad) 12V battery (rechargeable NiMH battery) |
| Response time | The response time changes with setting the digital filtering Running averaging adjustable from 0.1 to 4.0 s |
| Ingress protection | IP65 if installed in the control cabinet |
| Interference emission | EN 61326-1 for industrial areas |
| Immunity | EN 61326-1 for industrial areas |
| Relative humidity | max. 90 %r.h., non-condensing |
| Approvals | 4,000 d @0.8 uV/d NMI (S-420) OIML R76 10,000d III/III L NTEP 08-072 A1 FCC, CE, C-Tick |
| Weight | Basic weighing electronics: approx. 0.25 kg Weighing electronics for control cabinet installation: approx. 0.4 kg |
