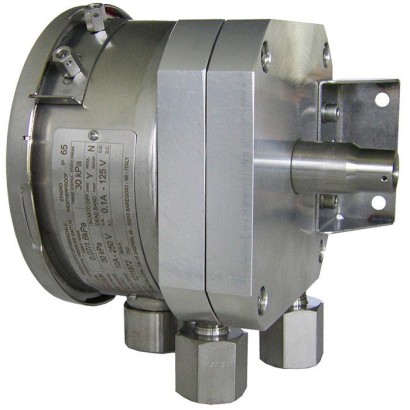

مفتاح ضغط تفاضلي
الوصف
تم تطوير مفاتيح الضغط التفاضلي عالية الجودة هذه خصيصًا للتطبيقات التي تتطلب السلامة. إن جودة المنتجات العالية والتصنيع وفقًا لمعيار ISO 9001 يضمنان المراقبة الموثوقة لمنشأتك. أثناء الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %.
ولضمان تشغيل مرن قدر الإمكان، تُركَّب مفاتيح الضغط التفاضلي مع مفاتيح ميكرو (micro switches)، والتي تُمكّن من توصيل/تبديل حمل كهربائي حتى AC 250 V، 10 A مباشرةً.
المزايا
- لا حاجة لمصدر تغذية لتبديل الأحمال الكهربائية
- هيكل مفتاح متين من الفولاذ المقاوم للصدأ 316L، IP66، NEMA 4X
- نطاقات ضبط من 0.3 ... 2.5 mbar إلى 0.7 ... 16 mbar مع ضغط تشغيل مرتفع وضغط ساكن مرتفع حتى 300 mbar
- متاح بأمان جوهري Ex ia
- نقطة ضبط واحدة، SPDT، قدرة تبديل عالية تصل إلى AC 250 V، 10 A
الأسئلة والأجوبة
ما هي نطاقات الضبط المتوفرة لهذا المفتاح؟
تتراوح بين 0.3 ... 2.5 mbar و 0.7 ... 16.0 mbar، بخمس نطاقات محددة، وبضغط تشغيل وضغط استاتيكي يصل إلى 300 mbar.
ما دقة هذا المفتاح؟
فئة الدقة ≤ 1 % of span وفقًا لمعيار IEC 61298-2:2008.
ما هي جهات اتصال العملية المتاحة؟
متعددة الخيارات: ¼ NPT female، و ½ NPT male أو female، و G ½ A male أو G ¼ A male، و G ¼ female، و M20 x 1.5 male، بعضها عبر محولات.
لأي وسائط يصلح هذا المفتاح؟
مناسب للسوائل الغازية والوسائط الجافة، والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ وNBR المعزز بألياف زجاجية وسبيكة الألمنيوم Anticorodal® UNI 3571.
ما هي حدود درجة الحرارة؟
درجة حرارة الوسط والمحيط من -30 … +85 °C.
ما هي درجة الحماية ومادة العلبة؟
علبة من الفولاذ المقاوم للصدأ 316L بدرجة حماية IP66 و NEMA 4X.
هل يحمل موافقات للمناطق الخطرة؟
نعم: Ex ia I Ma، و Ex ia IIC T6/T4 Ga، و Ex ia IIIC T85°C/T135°C Da IP66، و Ex ia IIIC T85°C/T135°C Da، و Ex ia IIIC T6/T4 Ga، مع شهادات RoHS وEAC وEx-Ukraine وCCC وKOSHA وCE وATEX وIECEx.
ما الذي يميز موديل DW03UN عن غيره؟
نطاق ضبط منخفض جدًا، وقدرة على مستوى السلامة الوظيفية SIL 3-capable، وتبديل مباشر لأحمال تصل إلى AC 250 V، 10 A دون حاجة لمصدر تغذية — ما يجعله ملائمًا للتطبيقات الحرجة مثل محطات الطاقة النووية.
| الطراز | DW03UN |
| السلسلة | DW03 |
| النوع الفرعي | Differential pressure switch |
| نطاق الضغط | 0.3…2.5 mbar · 0.4…4 mbar · 0.4…6 mbar · 0.4…10 mbar · 0.7…16 mbar |
| فئة الدقة | ≤ 1 % of span |
| معيار الدقة | IEC 61298-2:2008 |
| مستوى السلامة الوظيفية (SIL) | SIL 3-capable |
| وصلة العملية | ¼ NPT female½ NPT male (via adapter)G ½ A male (via adapter)G ¼ A male (via adapter)½ NPT female (via adapter)G ¼ female (via adapter)M20 x 1.5 male (via adapter)½ NPT maleG ½ A maleG ¼ A male½ NPT femaleG ¼ femaleM20 x 1.5 male |
| درجة حرارة العملية | −30…+85 °C |
| إشارة الخرج | SPDT |
| وصلة كهربائية | ½ NPT female |
| وظيفة التبديل | SPDT |
| نقاط التبديل | 1 |
| مادة العلبة | Stainless steel 316L, Epoxy resin coated |
| مادة الأجزاء الملامسة | Stainless steel, Glass-fibre reinforced NBR, Epoxy resin coated, Aluminium casting alloy, Anticorodal® UNI 3571, Aluminium casting alloy (Anticorodal® UNI 3571) |
| مادة الإحكام | NBR |
| حرارة المحيط | −30…+85 °C |
| تصنيف IP | IP66 |
| الوزن | 2.2 kg |
| الشهادات | RoHSEACEx-UkraineCCCKOSHACEATEXIECEx |
| حماية الانفجار | Ex ia I MaEx ia IIC T6/T4 GaEx ia IIIC T85°C/T135°C Da IP66Ex ia IIIC T85°C/T135°C DaEx ia IIIC T6/T4 Ga |
| لغات ورقة البيانات | EN, DE |
| Contact version | Electrical rating (resistive load) | Suitable for Ex ia option | |
|---|---|---|---|
| AC | DC | ||
| UN 1 x SPDT, silver | 250 V, 10 A | 125 V, 0.1 A | Yes |
| Voltage U i | DC 30V |
|---|---|
| Current l i | 100mA |
| Power P i | 0.75W |
| Internal capacitance C i | 0 μF |
| Internal inductance L i | 0mH |
| Setting range in mbar | Working range in mbar | One-sided pressure in mbar | Static pressure in mbar | Fixed dead band for contact version UN |
|---|---|---|---|---|
| 0.3 ... 2.5 | 0 ... 2.5 | ≤ 6 | ≤ 300 | ≤ 0.2 |
| 0.4 ... 4 | 0 ... 4 | ≤ 10 | ≤ 0.3 | |
| 0.4 ... 6 | 0 ... 6 | ≤ 25 | ≤ 0.3 | |
| 0.4 ... 10 | 0 ... 10 | ≤ 25 | ≤ 0.3 | |
| 0.7 ... 16 | 0 ... 16 | ≤ 40 | ≤ 0.5 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Pressure equipment directive ■ Low voltage directive ■ RoHS directive ■ ATEX directive 1) IM1 II1GD | European Community | |
| IECEx 1) Ex ia I Ma Ex ia IIC T6/T4 2) Ga Ex ia IIIC T85°C/T135°C 2) Da IP66 | International | |
| EAC (option) Hazardous areas 1) | Eurasian Economic Community | |
| Ex-Ukraine (option) Hazardous areas 1) | Ukraine | |
| CCC (option) Hazardous areas 1) | China | |
| KOSHA (option) Hazardous areas 1) | South Korea |
