WIKA · تقنية المعايرة · العائلة DTK
حالة اختبار
يشمل مقياس ضغط رقمي موديل CPG1200 أو CPG1500
النطاق
-1…1000 bar
الخرج
Micro-USB · Bluetooth
الحماية
IP65
DIN EN 10204CERoHS
السعر
حسب الطلب
يعتمد على التكوين
الوصف

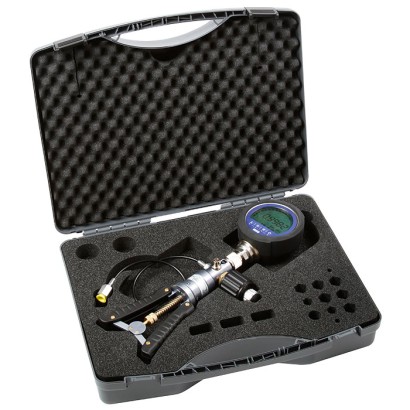

كإضافة إلى أجهزة القياس الفردية CPG1200 وCPG1500، يتوفر مقياس الضغط الرقمي أيضًا كجزء من طقم اختبار. ووفقًا لمتطلبات العميل، يتم تجميع أطقم الاختبار في إصدارات مختلفة. يتم تسليم جميع أطقم الاختبار داخل حقيبة عملية مع إدخالات رغوية مُشكّلة ومُكيّفة بشكل فردي.
المزايا
- نقل بيانات بسيط عبر منفذ USB أو Bluetooth ®
- مسجّل بيانات اختياري لما يصل إلى مليون نقطة بيانات
- ضبط دقيق من خلال صمام الضبط الدقيق
- تشغيل واضح وبسيط
- مضخة الاختبار اليمنى المناسبة لكل نطاق ضغط
الأسئلة والأجوبة
ما هي مدى الضغط المتوفرة لهذا طقم الاختبار؟
تتوفر مدى متعددة بالوحدات المترية والإمبراطورية، مثل -1 … 9 bar و-0.85 … 10 bar و-0.95 … 40 bar و1 … 40 bar و0 … 700 bar و0 … 1000 bar، بالإضافة إلى -14.5 … 100 psi و15 … 15000 psi abs. و-25 … 145 inHg.
ما دقة القياس للموديل DTK1X00؟
تتراوح الدقة بين 0.025 % FS و0.25 % FS حسب الإصدار.
هل يمكن نقل البيانات من الجهاز إلى الحاسوب؟
نعم، يدعم الجهاز نقل البيانات عبر Micro-USB أو USB أو Bluetooth®، مع مسجّل بيانات اختياري يتسع حتى مليون نقطة.
ما الوسط الذي يمكن استخدام هذا الطقم معه؟
الوسط المتوافق يشمل السوائل الهيدروليكية والزيت المعدني والماء المقطّر والهواء المحيطي، حيث تعمل المضخة يدويًا هيدروليكياً أو هوائياً.
ما نطاق درجة الحرارة المحيطة ودرجة الحماية؟
يعمل الطقم في نطاق 0 … +50 °C وبدرجة حماية IP65.
هل يحمل هذا المنتج موافقات للمناطق الخطرة؟
لا تتضمن البيانات أي موافقات لحماية الانفجار؛ الشهادات المذكورة هي CE وRoHS وDIN EN 10204 مع قابلية تتبع DAkkS.
كيف يختلف هذا الطقم عن شراء الأجهزة منفردة؟
هذا الطقم يجمع مقياس الضغط الرقمي (CPG1200 أو CPG1500) مع مضخة الاختبار اليدوية المناسبة لمدى الضغط المطلوب في حقيبة واحدة، مما يتيح توليد ضغط الاختبار والمعايرة في موقع واحد بدلًا من تجهيز كل جهاز على حدة.
المُهيِّئ · خطوة بخطوة
اجمع DTK1X00 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 1
تهيئتك
- مقياس ضغط رقمي موديلCPG1200
- مسجل بياناتwithout
- الاتصالmicro-USB Type B
- وحدةbar
- نوع الضغطgauge
- نطاق القياس0 ... 10 bar gauge
- الدقة0.25 % FS
- نوع الشهادة—
- مجموعة محولاتwithout
- سائل التشغيلwithout
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | DTK1X00 |
| السلسلة | DTK |
| النوع الفرعي | Test case with digital pressure gauge and hand pump |
نطاق القياس
| نطاق الضغط | 1…1000 bar · -1…9 bar · -1…40 bar · -0.85…10 bar · -0.95…35 bar · 0…700 bar · 0…1000 bar · -0.95…40 bar · 15…15000 psi · 1…40 bar abs. · 15…500 psi abs. · -14.5…100 psi · -14.5…300 psi · -25…145 inHg · 0…10000 psi · 0…14500 psi · 1…40 bar · -1…7 bar |
دقة القياس
| عدم اليقين | 0.025 % FS to 0.25 % FS |
ظروف العملية
| وسيط التشغيل | hydraulic liquids, mineral oil, distilled water, ambient air |
| نوع المعايرة | signal |
الخصائص الكهربائية
| إشارة الخرج | Micro-USB · Bluetooth · USB · Bluetooth® |
بيئة التشغيل
| حرارة المحيط | +0…+50 °C |
| تصنيف IP | IP65 |
| الوزن | 1.9 kg |
الشهادات والموافقات
| الشهادات | DIN EN 10204CERoHS |
| إمكانية التتبع | DAkkS |
تفاصيل إضافية
| محمول | نعم |
| لغات ورقة البيانات | EN, DE, ES, FR, IT, NL, PL, PT, RO, SV, RU, EL, JA, ZH |
جداول من ورقة البيانات
| Digital pressure gauge | CPG1200 | CPG1500 |
|---|---|---|
| Pressure range | ||
| Gauge pressure | 1 ... 1,000 bar | 1 ... 1,000 bar [15 ... 15,000 psi] |
| Absolute pressure | - | 1 ... 40 bar abs. [15 ... 500 psi abs.] |
| Vacuum and +/- measuring range | -1 ... 9 bar to -1 ... 40 bar | -1 ... 7 bar to -1 ... 40 bar [-14.5 ... 100 psi to -14.5 ... 300 psi] |
| Accuracy 1) 2) | 0.25%FS | ■ 0.025%FS ■ 0.05%FS ■ 0.1%FS |
| Connection location | Vertical mounting position, process connection lower mount | |
| Process connection | Depending on the hand test pump | |
| ■ G½ ■ G¼ | ■ G½ ■ G¼ ■ ¼NPT, only for the U.S. market | |
| Data logger | ■ Without | |
| Interface | ■ Micro-USB type B ■ Micro-USB type B and Bluetooth ® vers. 5.2 | ■ Without ■ Bluetooth ® |
| Approval | Standard - Not permitted to be used in hazardous areas! | |
| Further specifications | → See data sheet CT 10.20 | → See data sheet CT 10.51 |
Certificates
| Calibration 1) | |
|---|---|
| CPG1200 | ■ Without ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) |
| CPG1500 | ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) |
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Hand test pumps, pneumatic | CPP10-H | CPP30 | CPP40 |
|---|---|---|---|
| Pressure range | -0.85 ... 10 bar [-25 inHg ...+145 psi] | -0.95 ... +35.0 bar [-28 inHg ...+500 psi] | -0.95 ...+40 bar [-28 inHg ...+500 psi] |
| Pressure transmission medium | Ambient air | ||
| Pressure connection | |||
| For reference pressure measuring instrument | G⅛, female thread, to G½, female thread | G½, female thread, swivel union nut with seal | G¼, female thread |
| For test item | G⅛, female thread, to G¼, female thread | G¼, female thread, swivel union nut with seal on the production hose connection | G¼, female thread, swivel union nut with seal |
| Setting of the test pressure | Fine adjustment valve | ||
| Material | ■ Brass, nickel-plated ■ Anodised aluminium | ■ Brass, chrome-plated ■ Anodised aluminium ■ High-strength plastic | |
| Seals | ■ Anodised aluminium ■ Brass ■ ABS ■ NBR 70 Shore | ||
| Dimensions (L xWxH) | 170 x 100x55mm [6.69 x 3.94 x 2.17 in] | 250 x 122 x 103mm [9.84 x 4.80 x 4.06 in] | 240 x 170x50mm [9.45 x 6.69 x 1.97 in] |
| Weight | 675 g [1.49 lb] | 510 g [1.125 lb] | 1.1 kg [2.43 lb] |
| Further specifications | → See data sheet CT 91.10 | → See data sheet CT 91.06 | - |
| Hand test pumps, hydraulic | CPP700-H | CPP1000-H |
|---|---|---|
| Pressure range | 0 ... 700 bar [0 ... 10,000 psi] | 0 ... 1,000 bar [0 ... 14,500 psi] |
| Pressure transmission medium | ■ Hydraulic liquids from mineral oil ■ Simple distilled water 1) 2) | |
| Pressure connection | ||
| For reference pressure measuring instrument | G½, female thread, swivel union nut with seal. The connection can be disconnected using an | Allen key.Then a G⅜female thread is available. |
| For test item | G¼, female thread, at test connection hose, length 1 m[3.28 ft] | G¼female, freely rotating at test connection hose, length 1 m[3.28 ft] |
| Setting of the test pressure | Fine adjustment valve/volume adjustment | |
| Liquid reservoir | 200 cm³ [12.2 in³] | |
| Material | ■ Anodised aluminium ■ Brass ■ Stainless steel ■ ABS | |
| Seals | FKM and NBR (standard) | |
| Dimensions (L xWxH) | 280 x 170 x 120mm [11.02 x 6.69 x 4.72 in] | |
| Weight | 1.9 kg [4.19 lbs.] | |
| Standard accessories | Minimess ® 1620 test item connection hose; length | 1 m[3.3 ft] |
| Further specifications | → See data sheet CT 91.07 |
عرض الكل (8)
| G | L1 | L2 | D1 | D2 | ASL |
|---|---|---|---|---|---|
| G ¼ B | 13 [0.51] | 2 [0.08] | 5 [0.19] | 9.5 [0.374] | 013 |
| G½B | 20 [0.79] | 3 [0.12] | 6 [0.24 | 17.5 [0.689] | 026 |
| Cal-Template (demo version) | Cal-Template (light version) | Log-Template (full version) |
|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | ■ Live measured value recording for a certain period of time with selectable interval, duration and start time ■ Readout of the integrated data logger of the precision digital pressure gauge ■ Creation of logger protocols with graphic and/or tabular representation of the measuring results in PDF format ■ Possibility of exporting measuring results as CSV file |
| Limitation to two measuring points | No limitation of the measuring points approached | |
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments |
| Accessories for CPG1200 1) | Order code | |
|---|---|---|
| Description | CPG-A-15- | |
| Alkaline batteries - Ex-approved 3 x 1.5V AA | -A- | |
| Micro-USB type B to USB cable Length: approx. 2 m[6.6 ft] | -M- | |
| Power supply unit, DC 5 V with Micro-USB type B connector Black Power:2,500mA | -P- | |
| Bluetooth ® USB stick | -U- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CPG-A-12 2. Option: | ⇓ [ ] |
| Accessories for CPG1500 1) | Order code | |
|---|---|---|
| Description | CPG-A-15- | |
| Alkaline batteries - Ex-approved 3 x 1.5V AA | -C- | |
| Bluetooth ® USB stick | -2- | |
| Ordering information for your enquiry: | ||
| 1. Order code: 2. Option: | ⇓ [ ] |
القطاع
الصناعات الميكانيكية
اختبار الضغط · توليد بسيط لضغط الاختبار في الموقع أو المختبر أو الورشة
لم تجد الإجابة في الوثائق؟ سيرد المهندس خلال يوم عمل.
اسأل المهندس →كل المتغيرات · جدول المواد
3 مادة قياسية من عائلة DTK
إذا كنت تعرف الرمز — اختر مباشرة. إذا لا — استخدم المُهيِّئ في الوضع «01».
المخزون:
SKUالتكوينالسعرالمخزونالإجراء
DTK1200-ZUBG410FZZZDigital pressure gauge model: 12 · data logger: Z · Communication: U+ 7 أخرىحسب الطلبتحت الطلبطلب →
DTK1200-ZUBG410F3ZZDigital pressure gauge model: 12 · data logger: Z · Communication: U+ 7 أخرىحسب الطلبتحت الطلبطلب →
DTK1200-ZUBG410FDZZDigital pressure gauge model: 12 · data logger: Z · Communication: U+ 7 أخرىحسب الطلبتحت الطلبطلب →
معروض 3 من 3. السعر حسب الطلب — سيحسب المهندس لتكوينك.
