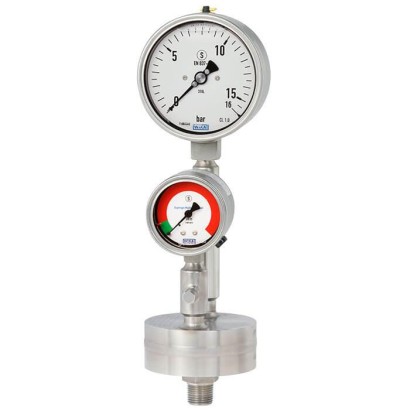

نظام مراقبة الغشاء مع وصلة ملولبة
الوصف
مجموعة WIKA المكوّنة من مانع/حاجز غشاء (diaphragm seal) وجهاز قياس الضغط وعنصر المراقبة مناسبة على نحو مثالي لأشد مهام القياس قسوة. يمكن للنظام تحمل الوسائط العدوانية أو الملوّثة أو الساخنة، كما يضمن اتصالًا آمنًا بين الوسط ونظام مراقبة الغشاء.
تم تصميم مراقبة الغشاء الحاصلة على براءة اختراع خصيصًا لتلبية أعلى متطلبات السلامة في صناعات الكيمياء والبتروكيماويات.
في نظام الغشاء المزدوج، يضمن غشاء داخلي ثانٍ داخل جهاز قياس الضغط الفصل الموثوق بين البيئة والعملية في حال حدوث تمزق في الغشاء. تظل وظيفة القياس للنظام ككل دون عائق، ومع ذلك يجب استبداله فورًا.
المزايا
- نظام الغشاء المزدوج لضمان الفصل بين العملية وجهاز قياس الضغط
- وصلة عملية بخيط لولبي لتوفير توصيل لولبي مباشر
- نسخة ملحومة بالكامل مع غشاء داخلي
- نظام من Monel
الأسئلة والأجوبة
ما هي مدى قياس الضغط المتوفرة لنظام DMS34؟
تتوفر مدى ضغط موجب من 0 … 2.5 bar إلى 0 … 40 bar، ومدى تفريغ من −1 … 1.6 bar إلى −1 … 25 bar.
ما هي وصلات العملية المتاحة؟
الوصلات المتاحة هي 1/2 NPT male و1/2 NPT وDN72 PN40، وتتيح الوصلة الملولبة اتصالًا مباشرًا بالعملية.
هل يناسب هذا النظام الوسائط العدوانية مثل حمض الهيدروفلوريك؟
نعم، صُمم النظام للتطبيقات التي تحتوي على حمض الهيدروفلوريك وللوسائط العدوانية والحساسة، وتكون الأجزاء الملامسة للوسط من Monel 400 (2.4360; UNS 04400).
ما هي الشهادات المتوفرة؟
يتوفر النظام بشهادات EN 10204 2.2 وEN 10204 3.1 وNACE MR 1705 وNACE MR 103.
ما هي درجات الحرارة المسموح بها؟
درجة حرارة الوسط من +10 … +150 °C، ودرجة حرارة البيئة المحيطة من +10 … +40 °C.
ما هي الحماية من دخول الجزيئات والماء؟
تصنيف الحماية IP65.
ما الذي يميز نظام الغشاء المزدوج؟
في نظام الغشاء المزدوج، يضمن غشاء داخلي ثانٍ داخل جهاز قياس الضغط الفصل الموثوق بين البيئة والعملية في حال تمزق الغشاء؛ تظل وظيفة القياس دون عائق، لكن يجب استبدال النظام فورًا.
ما هي إشارة الخرج والتوصيل الكهربائي؟
إشارة الخرج عبر Reed switch بقدرة 150 V و0.5 A، مع وصلة كابل وكابل بطول 2 m، ونقطة تبديل واحدة مضبوطة على −0.2 bar rel. مع ضغط متزايد.
| الطراز | DMS34 |
| السلسلة | DMS |
| النوع الفرعي | Diaphragm monitoring system |
| نطاق الضغط | 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · -1…1.6 bar · -1…3 bar · -1…5 bar · -1…10 bar · -1…15 bar · -1…25 bar |
| وصلة العملية | 1/2 NPT male1/2 NPTDN72 PN40 |
| درجة حرارة العملية | +10…+150 °C |
| إشارة الخرج | Reed switch · Reed switch, 150 V, 0.5 A |
| وصلة كهربائية | Cable bushing with 2 m cable |
| وظيفة التبديل | Switch point set to -0.2 bar rel. and rising pressure |
| نقاط التبديل | 1 |
| مادة العلبة | Monel 400, Stainless steel, Stainless steel 316L |
| مادة الأجزاء الملامسة | Monel 400 2.4360; UNS 04400, Monel 400 |
| حرارة المحيط | +10…+40 °C |
| تصنيف IP | IP65 |
| الشهادات | EN 10204 2.2NACE MR 1705NACE MR 103EN 10204 3.1 |
| قطر القرص | 63 mm |
| لغات ورقة البيانات | EN |
| Version | Pressure measuring instrument welded to diaphragm seal |
|---|---|
| Scale range | |
| Gauge pressure | 0 ... 2.5 bar (0 ... 40 psi) 0 ... 4 bar (0 ... 60 psi) 0 ... 6 bar (0 ... 1.000 psi) 0 ...10 bar (0 ...150 psi) 0 ... 16 bar (0 ... 250 psi) 0 ... 25 bar (0 ... 400 psi) 0 ... 40 bar (0 ... 600 psi) |
| Vacuum 1) | -1 ... +1.6 bar (-30 inHg ...+25 psi) -1 ...+3 bar (-30 inHg ...+45 psi) -1 ...+5 bar (-30 inHg ...+70 psi) -1 ...+10 bar (-30 inHg ...+145 psi) -1 ...+15 bar (-30 inHg ...+220 psi) -1 ...+25 bar (-30 inHg ...+360 psi) |
| Permissible temperature range Medium Ambient Storage | 10 ... 150 °C (50 ... 302 °F) 10 ... 40 °C (50 ... 104 °F) 10 ... 60 °C (50 ... 140 °F) |
| Ingress protection per IEC/EN 60529 | IP65 |
| Material 2) wetted | Diaphragm: Monel 400 2.4360;UNS 04400 Diaphragm seal: Monel 400 2.4360;UNS 04400 |
| Mounting type | Direct mounting |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m ² ) |
| System fill fluid | KN 21 halocarbon |
| Monitoring element 3) | Switch contact and dial with red/green areas (contact pressure gauge, model PGS23.063) Dial with pressure gauge, | red/green areas (Bourdon tube model 232.30.063) | |
|---|---|---|---|
| Dial display | Pointer in green range Pointer in red range | →Outer diaphragm intact →Outer diaphragm defective | |
| Nominal size | 63 (2.5") | ||
| Material Case Pressure element Movement Bayonet ring Pointer/dial Window | Stainless steel, with solid baffle wall (Solidfront) and blow-out Monel 400 2.4360;UNS 04400 Stainless steel Stainless steel Aluminium Laminated safety glass | back | |
| Switch behaviour | Switch point set to -0.2 bar rel. and rising pressure Switch point not reached →Outer diaphragm intact Switch point reached →Outer diaphragm defective | Without | |
| Switch contact | Reed switch model 851 No control unit and no power supply required Direct switching up to 150 V, 0.5 A Also suitable for direct triggering of a programmable logic controller (PLC) | Without | |
| Electrical connection | Cable bushing with 2 mcable (optional connectors available on request) | Without | |
| Ingress protection per IEC/EN 60529 | IP65 | IP54 |
| Nominal size | 100 mm(4.0") |
|---|---|
| Pressure limitation | Steady: 3/4 x full scale Fluctuating: 2/3 x full scale Short time: Full scale value |
| Material | |
| Case/bayonet ring Pressure element Movement Dial Adjustable pointer Window | Stainless steel 316L Monel 400 Stainless steel 316L Aluminium, white, black Aluminium, black Laminated safety glass |
| lettering | |
| Ingress protection per IEC/EN 60529 | IP65 |
