مؤشر رقمي مع إدخال متعدد الوظائف
الوصف

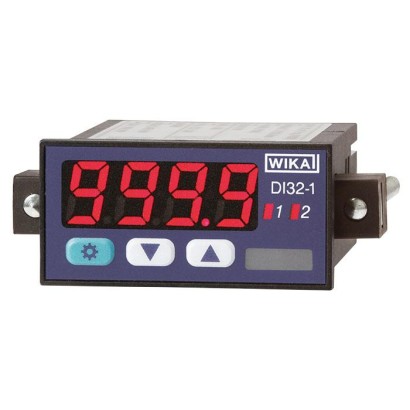

مؤشر رقمي DI32-1 من WIKA للتركيب على اللوحة بأبعاد 48 × 24 مم، يستقبل إشارات قياسية ومخرجات مقاومات الحرارة (RTD) والمزدوجات الحرارية عبر إدخال متعدد الوظائف يضم 23 تكوين معايرة. يعمل بجهد تغذية DC 9 ... 28 V ويعرض القيم بدقة 0.2 % ± 1 digit. يُختار هذا الطراز حيثما كانت مساحة التركيب محدودة، كما في بناء الآلات والمنشآت الصناعية.
المزايا
- دخل متعدد الوظائف للإشارات القياسية ومقاييس الحرارة بالمقاومة والمزدوجات الحرارية (23 تكوين دخل معاير)
- تصميم مدمج: 48 x 24 x 52 مم (67 مم مع طرفية توصيل قابلة للإدخال)
- مخرجان تبديلان ترانزستوريان، نوع المخرج قابل للاختيار بحرية
- ذاكرة MIN/MAX ووظيفة الضبط الصفري (Tare)
- إمكانية الخطيّة (Linearisation) مع ما يصل إلى 5 نقاط قابلة للبرمجة
الأسئلة والأجوبة
ما هي أنواع الإشارات التي يقبلها مدخل المؤشر DI32-1؟
يقبل المدخل المتعدد الوظائف الإشارات القياسية ومقاومات الحرارة والمزدوجات الحرارية، ويوفر 23 تكوين إدخال معايَر.
ما دقة عرض القيم في هذا المؤشر؟
الدقة 0.2 % ± 1 digit وفق المعيار EN 61326.
ما جهد التغذية المطلوب؟
يعمل المؤشر بجهد تغذية مستمر DC 9 ... 28 V.
كم عدد مخارج التبديل وما نوعها؟
يحتوي على مخرجَي تبديل ترانزستوريَين، ونوع الخرج (NPN/PNP) قابل للاختيار بحرية.
ما نطاق درجة الحرارة المحيطة المسموح به؟
من -20 °C إلى +50 °C.
ما درجة حماية الجهاز من الغبار والماء؟
درجة الحماية IP65/IP00.
كيف يتم التوصيل الكهربائي؟
عبر طرفية توصيل قابلة للفصل ذات 9 أطراف.
ما الذي يميز طراز DI32-1 عن غيره؟
أبعاده المدمجة (48 × 24 × 52 مم) تجعله مناسبًا بشكل خاص للتطبيقات ذات مساحة التركيب المحدودة، إلى جانب إمكانية الخطّنة حتى 5 نقاط قابلة للبرمجة وذاكرة MIN/MAX ووظيفة Tare.
| الطراز | DI32-1 |
| السلسلة | DI32 |
| النوع الفرعي | Digital indicator |
| فئة الدقة | 0.2 % ± 1 digit |
| معيار الدقة | EN 61326 |
| إشارة الخرج | Transistor switching outputs (NPN/PNP) |
| التغذية | DC 9 ... 28 V |
| وصلة كهربائية | Removable plug-in terminal, 9-pin |
| وظيفة التبديل | Freely selectable (NPN/PNP), MIN/MAX memory, tare function |
| نقاط التبديل | 2 |
| مادة العلبة | PC polycarbonate, black, UL94V-0, PC polycarbonate, EPDM |
| مادة الإحكام | EPDM, 65 Shore, black, EPDM |
| حرارة المحيط | −20…+50 °C |
| تصنيف IP | IP65/IP00 |
| الوزن | 0.1 kg |
| الشهادات | CE |
| لغات ورقة البيانات | EN |
| Input signal | Measuring range | Resolution | Measuring error in %of the measuring range 1) |
|---|---|---|---|
| Voltage | 0 ...10V (Ri > 100 kΩ) | ≥ 14 bit | 0.2 %±1digit |
| Voltage | 0 ...2V (Ri > 10 kΩ) | ≥ 14 bit | 0.2 %±1digit |
| Voltage | 0 ...1V (Ri > 10 kΩ) | ≥ 14 bit | 0.2 %±1digit |
| Voltage | 0 ... 50 mV(Ri > 10 kΩ) | 0.2 %±1digit | |
| Current | 4 ... 20 mA(Ri ∼ 125 Ω) | 0.2 %±1digit | |
| Current | 0 ... 20 mA(Ri ∼ 125 Ω) | 0.2 %±1digit | |
| Pt100, 3-wire | -50 ...+200 °C | 0.1 °C / 0.1 °F | 0.5 %±1digit |
| Pt100, 3-wire | -200 ...+850 °C | 1 °C / 1 °F | 0.5 %±1digit |
| Pt1000, 2-wire | -200 ...+850 °C | 1 °C / 1 °F | 0.5 %±1digit |
| Thermocouple type K | -270 ... +1,350 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type S | -50 ... +1,750 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type N | -270 ... +1,300 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type J | -170 ...+950 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple typeT | -270 ...+400 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type R | -50 ... +1,768 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type B | +80 ... +1,820 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type E | -270 ... +1,000 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Thermocouple type L | -200 ...+900 °C | 1 °C / 1 °F | 0.3 %±1digit |
| Frequency | 0 ... 10 kHz | 0.001 Hz | |
| Frequency, NPN | 0 ... 3 kHz | 0.001 Hz | |
| Frequency, PNP | 0 ... 1 kHz | 0.001 Hz | |
| Speed | 0 ... 9,999 1/min | 0.001 1/min | |
| Counter | 0 ... 9,999 (prescaler up to 1,000) |
| Signal inputs | Power supply (not galvanically isolated) | Switching outputs (not galvanically isolated) | |||||
|---|---|---|---|---|---|---|---|
| 9 | 8 | 7 | 6 | 5 | 4 | 3 2 | 1 |
| DC 1V DC 2V mA Frequency Pt100 Pt1000 | 50mV TC Pt100 Reset | GND Pt100 Pt1000 | DC 10V Freq.PNP | U- | U+ | GND OUT2 NPN PNP | OUT1 NPN PNP |
